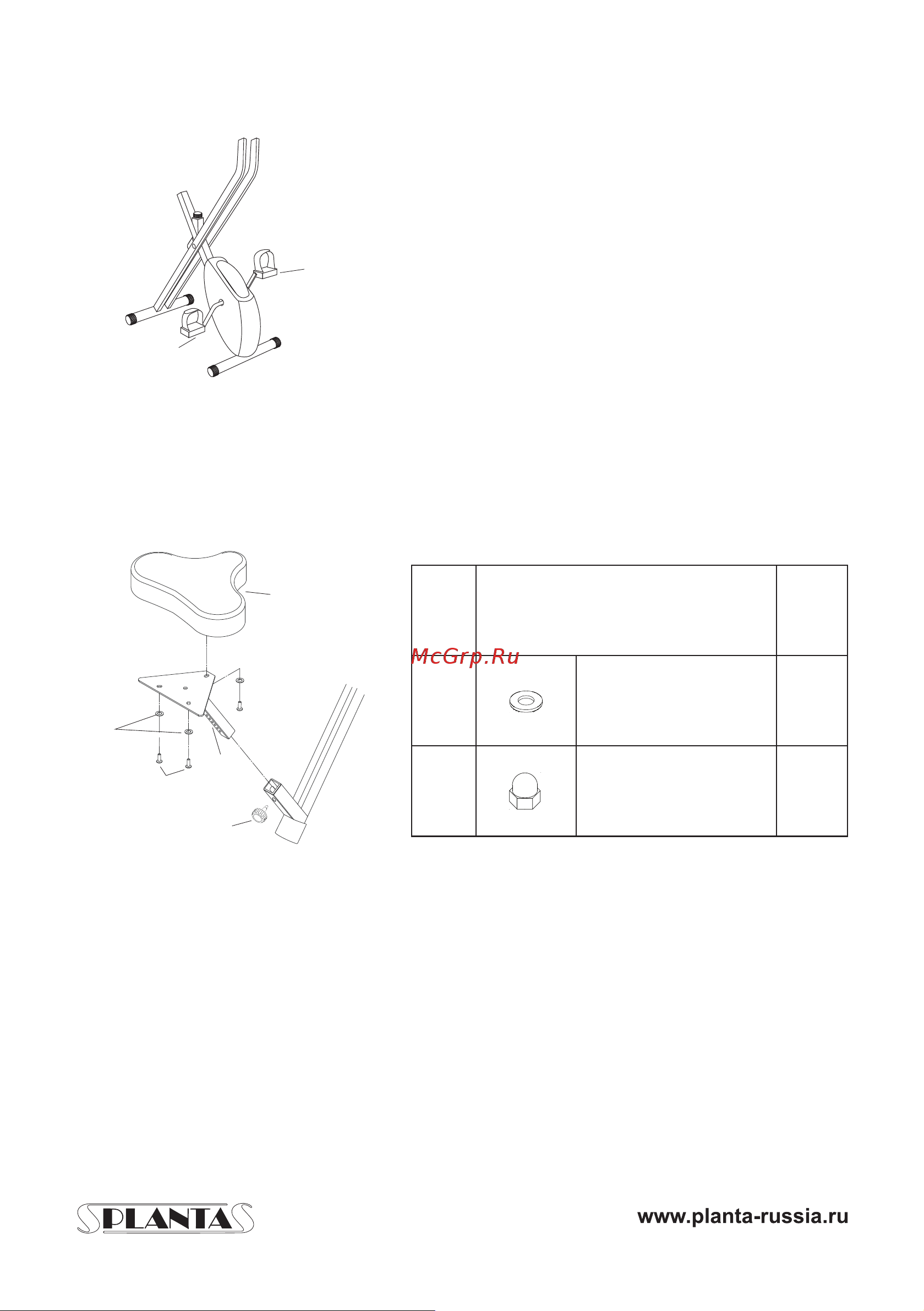

ШАГ 2:

Подсоедините левую (7L) и правую педаль (7R) к соответствующим шатунам.

Обратите внимание, что правая педаль с маркировкой «R» должна быть закручена

по часовой стрелке, а левая педаль с маркировкой «L» — против часовой стрелки.

ШАГ 3:

џ Ослабьте плоские шайбы M8 (9) и гайки M8 (10) в седле (поставляются уже

закреплёнными в седле). Прикрепите седло (11) к стойке (12), а затем плотно

зафиксируйте его, затянув шайбы и гайки.

џ Вставьте стойку седла (12) в заднюю ось основной рамы (1), а затем,

расположив седло на необходимой высоте, вставьте рукоятку регулировки

седла (8) в отверстие на задней поверхности оси основной рамы таким

образом, чтобы оно совпало с отверстием на стойке седла, после чего

закрутите вентиль до упора.

№

Описание

Кол-

во

Плоская шайба

М8

Гайка М8
