УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD

⌂

Вернуться в раздел "Содержание"

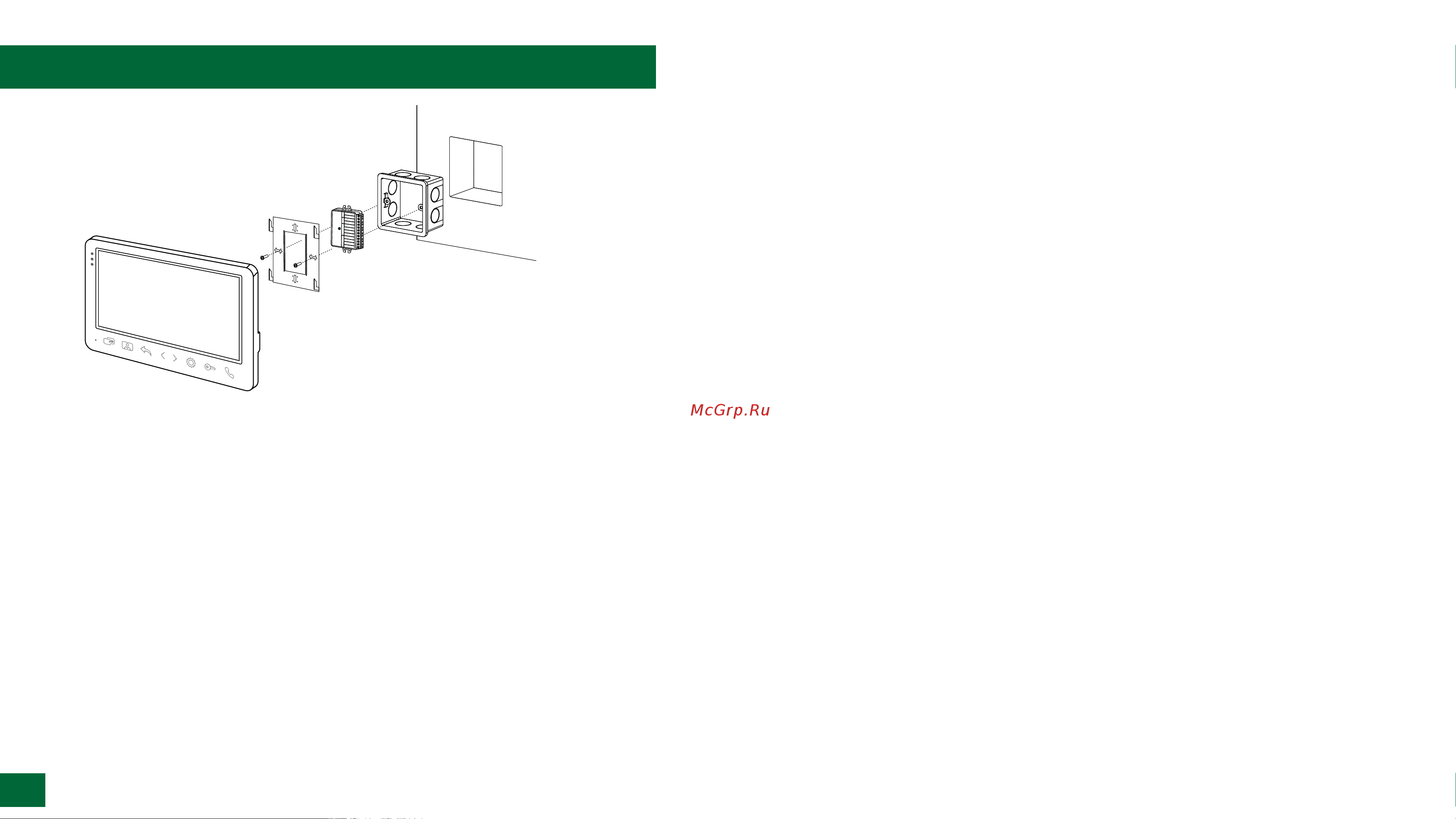

Рис. 4 Монтаж монитора видеодомофона SURFACE

1. Отключите электропитание перед установкой домофона.

2. Перед установкой домофона рекомендуется вмонтировать встену монтажную коробку

(вкомплект поставки не входит). В качестве монтажной коробки рекомендуется исполь-

зовать срасстоянием между отверстиями крепления 60мм, например Legrand Diplomat

31301.

3. Выведите вмонтажную коробку все кабеля.

4. Просверлите встене отверстия под дюбели взависимости от того, используется ли мон-

тажная коробка или нет. Установите дюбели вотверстия.

5. Зафиксируйте кронштейн на стене винтами/саморезами. При использовании монтажной

коробки верхний инижний крепятся кстене, средние

– кмонтажной коробке.

6. Проденьте кабеля через отверстие вцентре кронштейна.

7. Подключите домофон всоответствии со схемой подключения.

8. При подключении кподъездному домофону, если это требуется, отрегулируйте уровни

входящего иисходящего аудиосигналов. При использовании внешнего модуля сопряже-

ния регулировки уровней сигналов расположены на самом модуле.

9. Аккуратно уложите кабеля вмонтажную коробку за кронштейном.

10. Установите домофон на кронштейн.

11. Подайте питание.

Модуль сопряжения

(приобретается отдельно)

Монтажная коробка NDBOX

(приобретается отдельно)

Кронштейн

для монитора

Монитор

УСТАНОВКА МОНИТОРА
