ОПИСАНИЕ
Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD
⌂
Вернуться в раздел "Содержание"

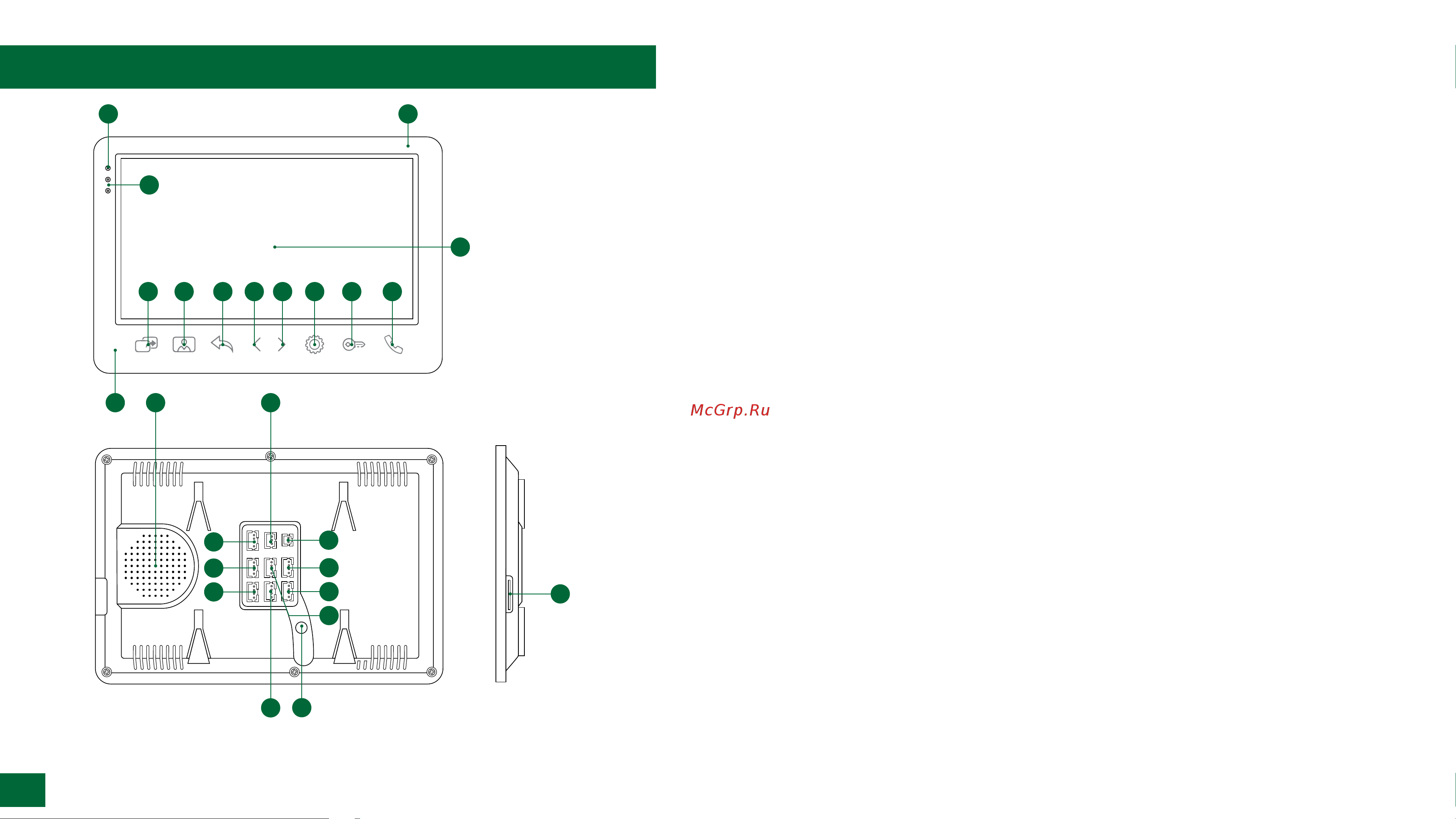

Рис. 2 Описание монитора видеодомофона SURFACE 7 FHD
1. ЖК дисплей
2. Динамик
3. Микрофон
4. Световой индикатор питания
5. Световые индикаторы активности вызывных панелей
6. Кнопка Интерком | Переадресация
7. Кнопка Мониторинг
8. Кнопка Назад
9. Навигационная кнопка –
10. Навигационная кнопка +
11. Кнопка входа в меню и подтверждения выбора
12. Кнопка Разблокировать замок
13. Кнопка Начать | Закончить разговор
14. Cлот для карты памяти MicroSD
15. Разъем для подключения аудиотрубки VOICE
16. Разъем для подключения вызывной панели 1
17. Разъем для подключения вызывной панели 2 | видеокамеры 1
18. Разъем для подключения видеокамеры 2 и датчика 1
19. Разъем для подключения видеокамеры 3 и датчика 2
20. Разъем для подключения предыдущего монитора
21. Разъем для подключения следующего монитора
22. Разъем для подключения замка|ворот (релейный выход)
23. Разъем для подключения внешнего блока питания DC 12~15 В
24. Кабель с вилкой для питания от сети AC 100~240 В
