14
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD
⌂
Вернуться в раздел "Содержание"
Красный – Питание
Белый – Не используется
Черный – Общий
Желтый – Видео
Красный – Не используется
Белый – Не используется
Черный – Общий
Желтый – Видео
Камера
Блок питания
камеры
Питание
от внешнего БП
Питание
от монитора
Порт
вызывной панели
или камеры

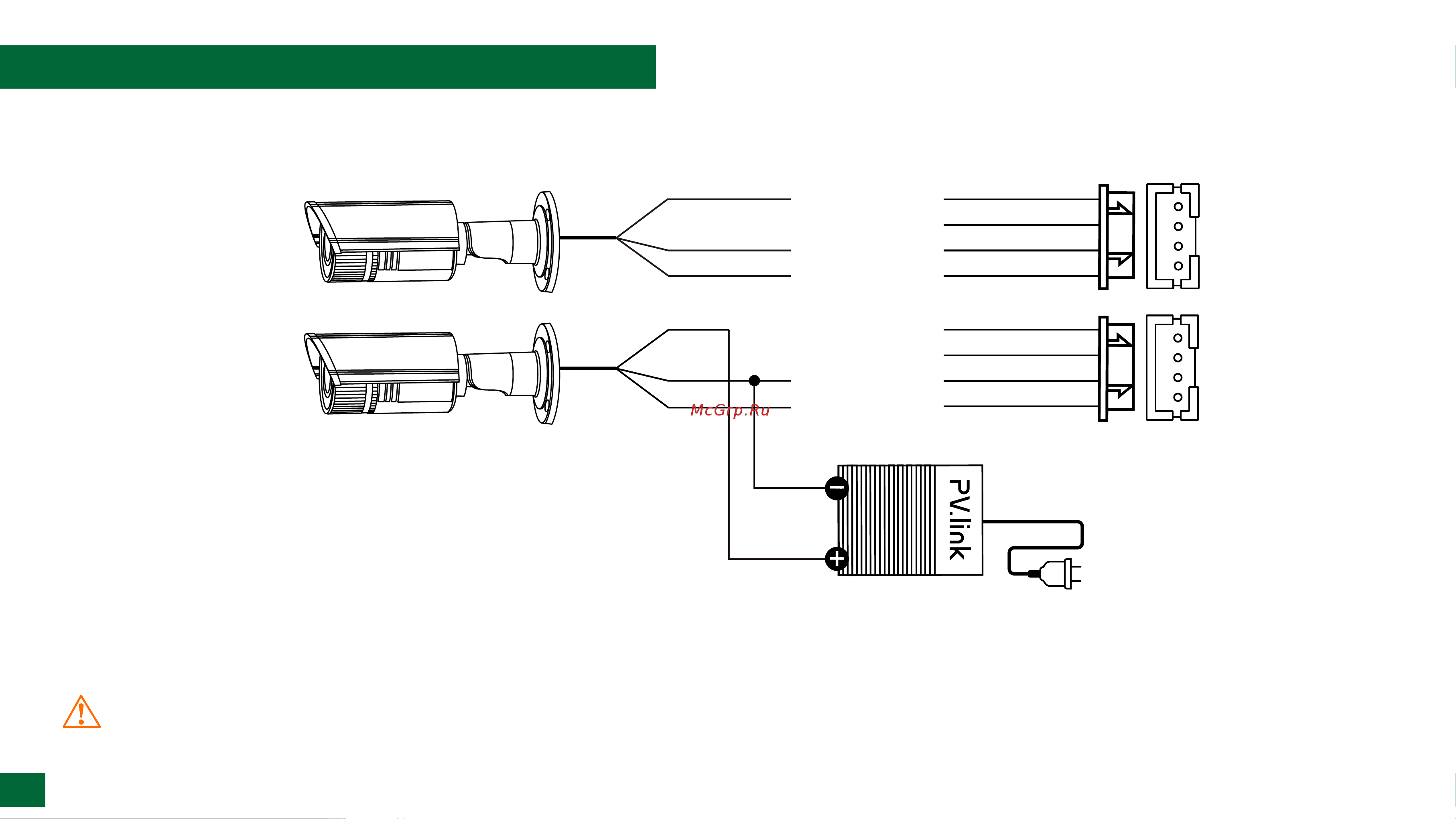

Рис. 9 Схемы подключения видеокамеры к монитору SURFACE FHD
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВНИМАНИЕ!
Для камер, устанавливаемых на улице и/или с токопотреблением 300 мА, необходимо использо-
вать подключение с внешним блоком питания.
