УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов SURFACE FHD
⌂
Вернуться в раздел "Содержание"
Модуль сопряжения
Панель 1 Панель 2
Блок коммутации
(подъездный домофон)
LINE– (единицы)
LINE+ (десятки)
Видео (подъезд)
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Видеоразветвитель
(подъездный домофон)

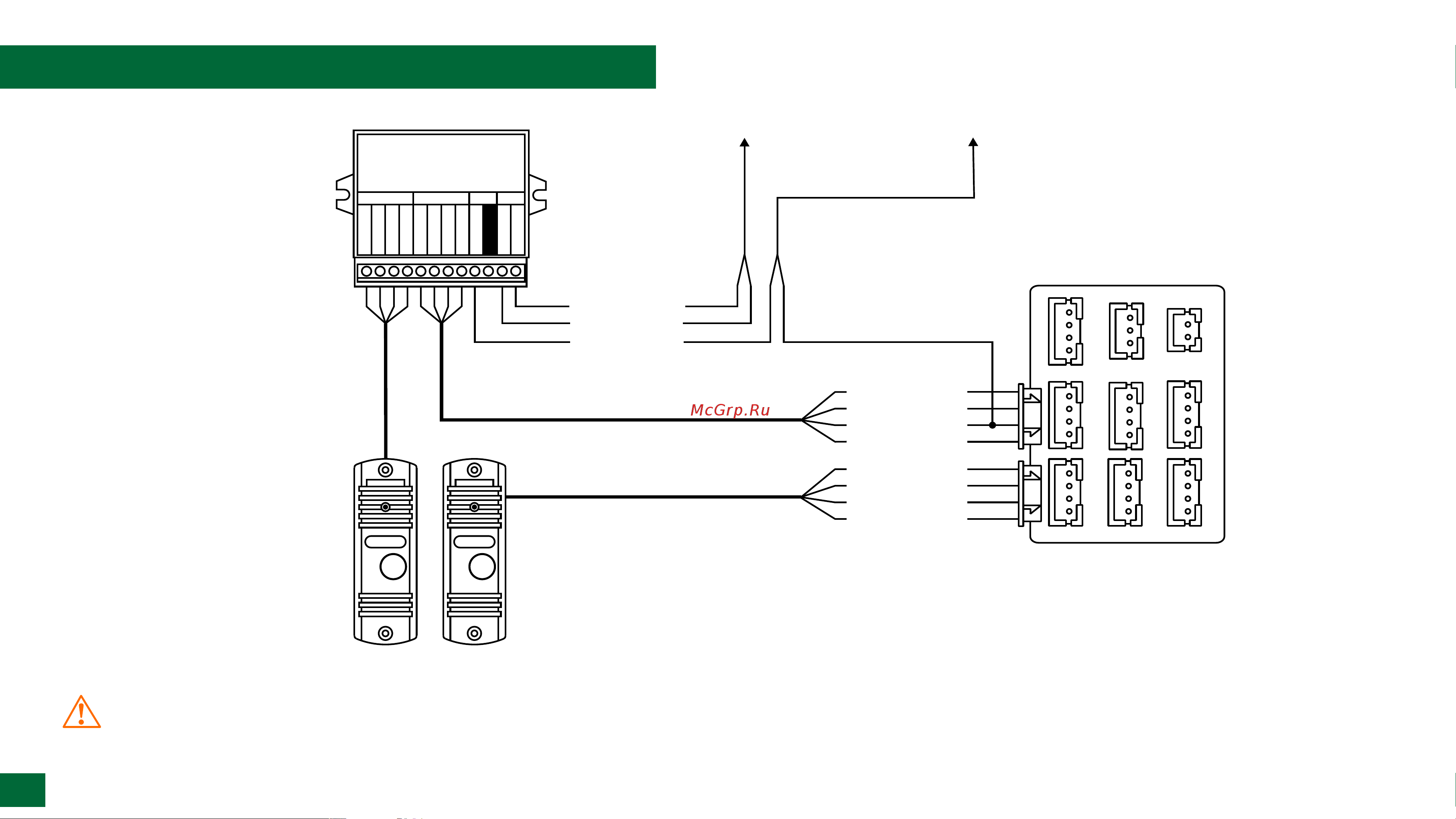

Рис. 10 Подключение монитора SURFACE FHD к подъездному домофону через модуль сопряжения
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВНИМАНИЕ!
Перед подключением модуля сопряжения изучите Инструкцию к нему.
