Jimmy H9 Flex [18/100] Montaż produktu

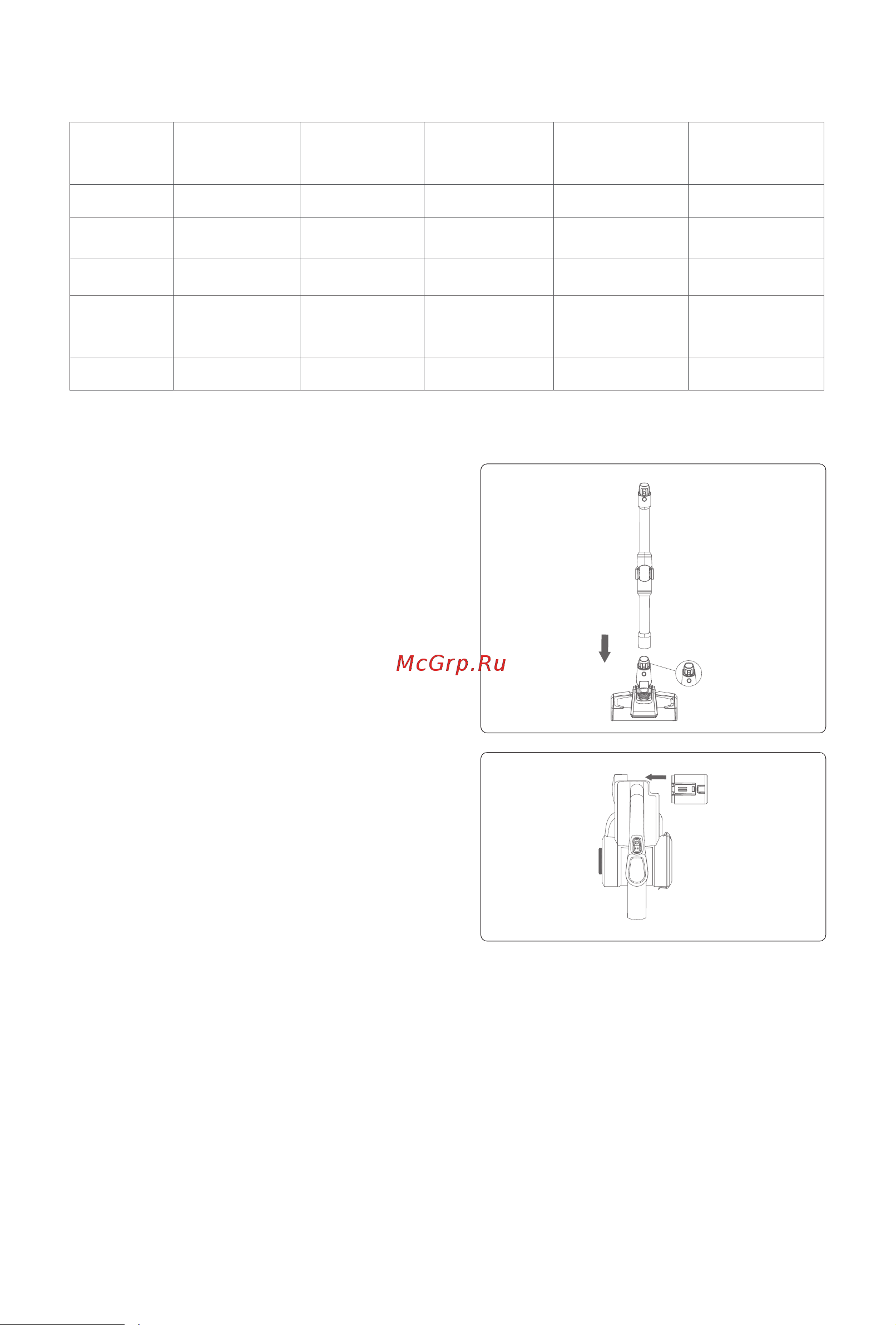

![Jimmy H9 Flex [18/100] Montaż produktu](/views2/2023785/page18/bg12.png)
16
Wykaz części
Montaż produktu
Zmontuj elektryczną głowicę
podłogową z metalową rurą.
Przytrzymaj lewą ręką głowicę podłogową,
prawą ręką włóż pionowo metalową rurę do
głowicy podłogowej, wyrównaj z igłą
przewodzącą, wciśnij rurę aż do usłyszenia
dźwięku "kliknięcia".
Uwaga: trzymaj uchwyt i głowicę podłogową w tym
samym kierunku, igła przewodząca powinna być w
jednej linii z gniazdem.
Podczas pakowania, przechowywania lub
czyszczenia, jeśli konieczne jest wyjęcie
elektrycznej głowicy podłogowej, należy
nacisnąć przycisk zwalniający szczotkę, jak
pokazano na rysunku, i pociągnąć elektryczną
głowicę podłogową w kierunku pokazanym na
rysunku.
Installazione della batteria con
l’aspirapolvere portatile
Montaż akumulatora: jedną ręką trzymaj odkurzacz, drugą trzymaj akumulator, wyceluj w
rowek prowadzący na korpusie, wsuń akumulator zgodnie z kierunkiem strzałki pokazanym na
rysunku. Wyciągnij akumulator po instalacji, aby upewnić się, że się nie poluzuje.
Uwaga: gdy odkurzacz długo pracuje na biegu jałowym, należy wyjąć akumulator, zapakować produkt i
przechowywać go w chłodnym i suchym miejscu, unikając bezpośredniego nasłonecznienia i wilgotnego otoczenia.
Zmontuj metalową rurę i odkurzacz ręczny
Najpierw należy zmontować głowicę podłogową i metalową rurę zgodnie z metodą montażu
elektrycznej głowicy podłogowej i metalowej rury.
Nazwa
Odkurzacz
przenośny
Elektryczna
głowica do
podłóg
Elektryczna
głowica do
materacy
Ssawka do
tapicerki
Ssawka
szczelinowa
Ilość 1 1 1 1 1
Nazwa Miękka szczotka
Uchwyt do
ładowania
Łącznik Wąż rozciągliwy
Elastyczna
metalowa rura
Ilość 1 1 1 1 1
Nazwa
Walec
szczotkowy do
dywanów
Ładowarka Śruby Rura rozprężna Instrukcja obsługi
Ilość 1 1 2 2 1
