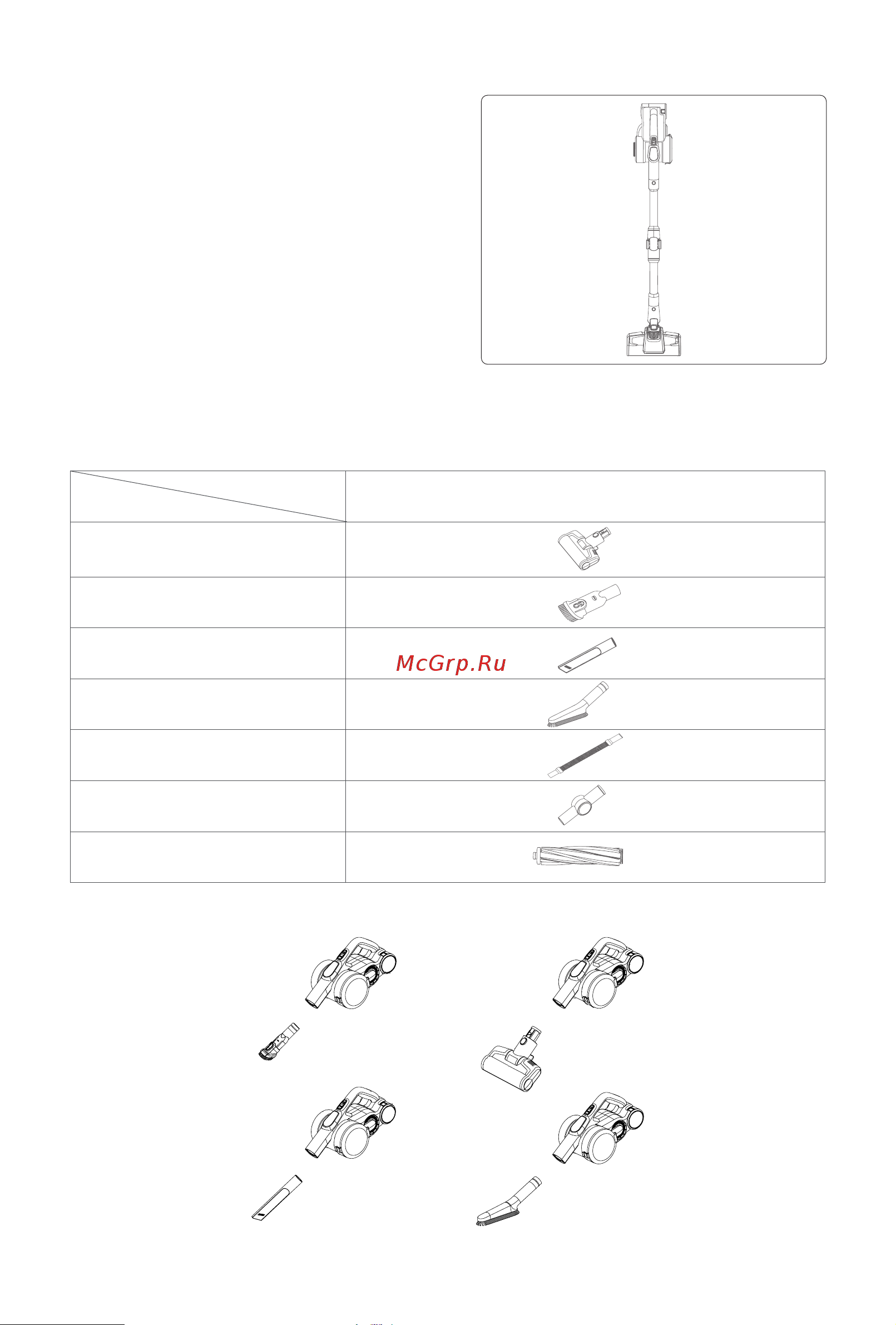

![Jimmy H9 Flex [85/100] Сборка насадок](/views2/2023785/page85/bg55.png)
83
3
для пола и металлической трубки. Затем,
как показано стрелкой, совместите штифт
металлической трубки с всасывающим
соплом ручного пылесоса, проталкивайте
металлическую трубку вверх до тех пор,
пока не услышите «щелчок».
Сборка насадок
Для удобства использования данное
устройство специально снабжено рядом
насадок для ручного пылесоса. Если вы
используете ручной пылесос отдельно,
можно напрямую подсоединить насадки
с учетом потребностей или подсоединить
насадки через эластичный шланг.
Подключите электрическую щетку для матрасов, насадку для узких мест, насадку для
мебели и мягкую щетку к ручному пылесосу, как показано на рисунке.
H9 Flex
Электрическая щетка для
матрасов
Насадка для мебели
Насадка для узких мест
Мягкая щетка
Эластичный шланг
Соединитель
Роликовая щетка для ковров
