3
Name
Handheld
Vacuum Cleaner
Electric oor
head
Electric mattress
head
Upholstery tool crevice tool
Amount 1 1 1 1 1
Name Soft brush Charging holder Connector Stretch hose Flexible metal tube
Amount 1 1 1 1 1
Name Carpet brushroll Charger Screw Expansion pipe Instruction manual
Amount 1 1 2 2 1
Packing List
Product Assembly

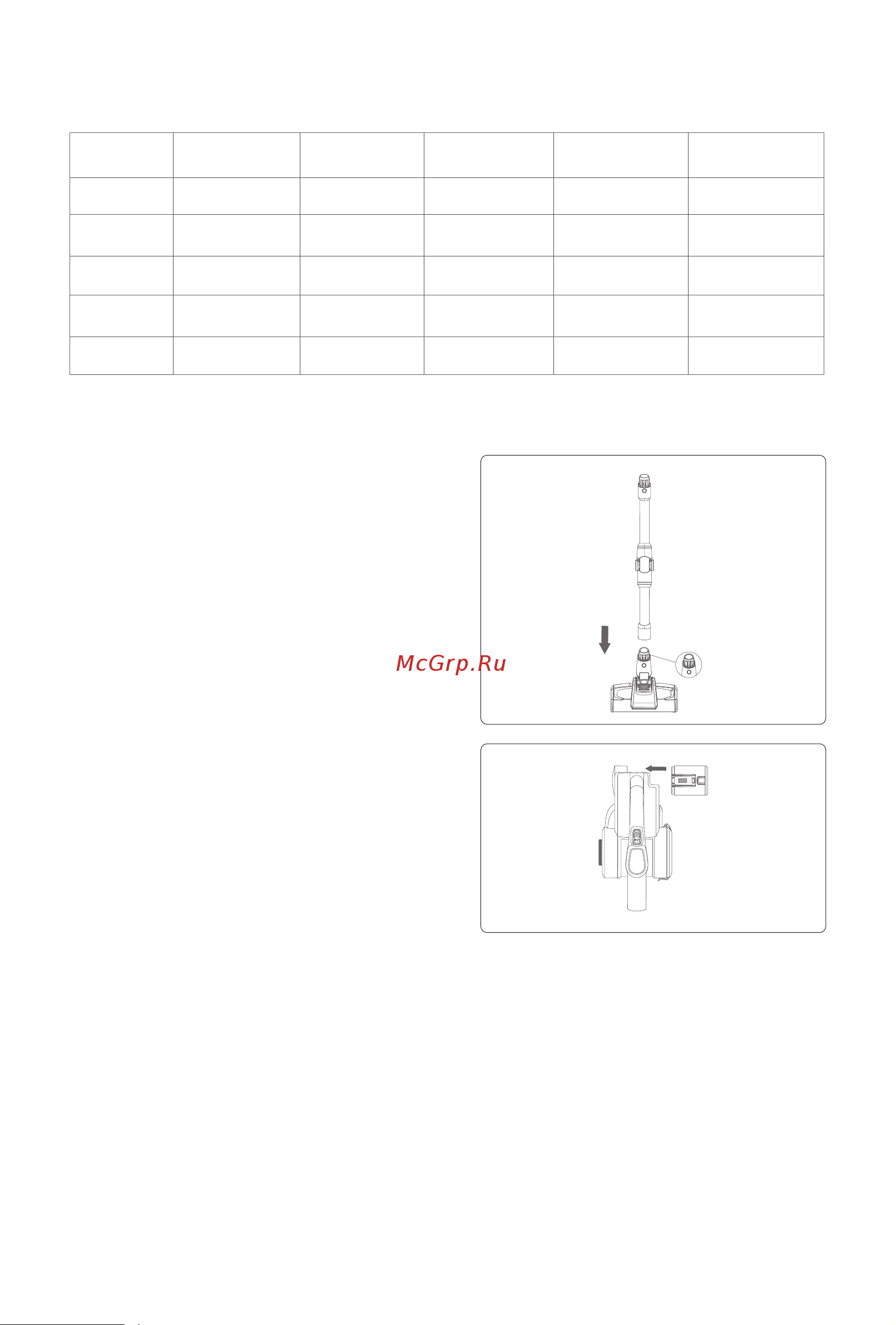

Assemble electric oor head with
metal tube
Hold the oor head with left hand, use right hand
to insert the metal tube vertically into oor head,
align with the conductive needle, press the
handle until a “click” sound is heard.
Attention:Keep the handle and oor head in the same
direction, conductive needle shall align with the socket.
When packing, storing or cleaning, if the electric
oor head needs to be removed, press the
brush release button as shown in the picture
and pull the electric oor head in the direction
shown in the picture.
Assemble battery pack and handheld
vacuum Cleaner
Assembly of battery pack: hold the hand-
held vacuum cleaner in one hand, hold the
battery pack in the other hand, aim at the guiding groove on the body, slide in the battery pack
according to the arrow direction shown in the picture. Pull the battery pack after installation to
make sure it does not get loose.
Attention: when the vacuum cleaner is long idled, please remove the battery, pack the product and store it in a cool
and dry place, avoid direct sunlight or humid environment.
Assemble metal tube and handheld vacuum
First, assemble oor head and metal tube according to the method of assembling electric oor
head and metal tube.
1
2
