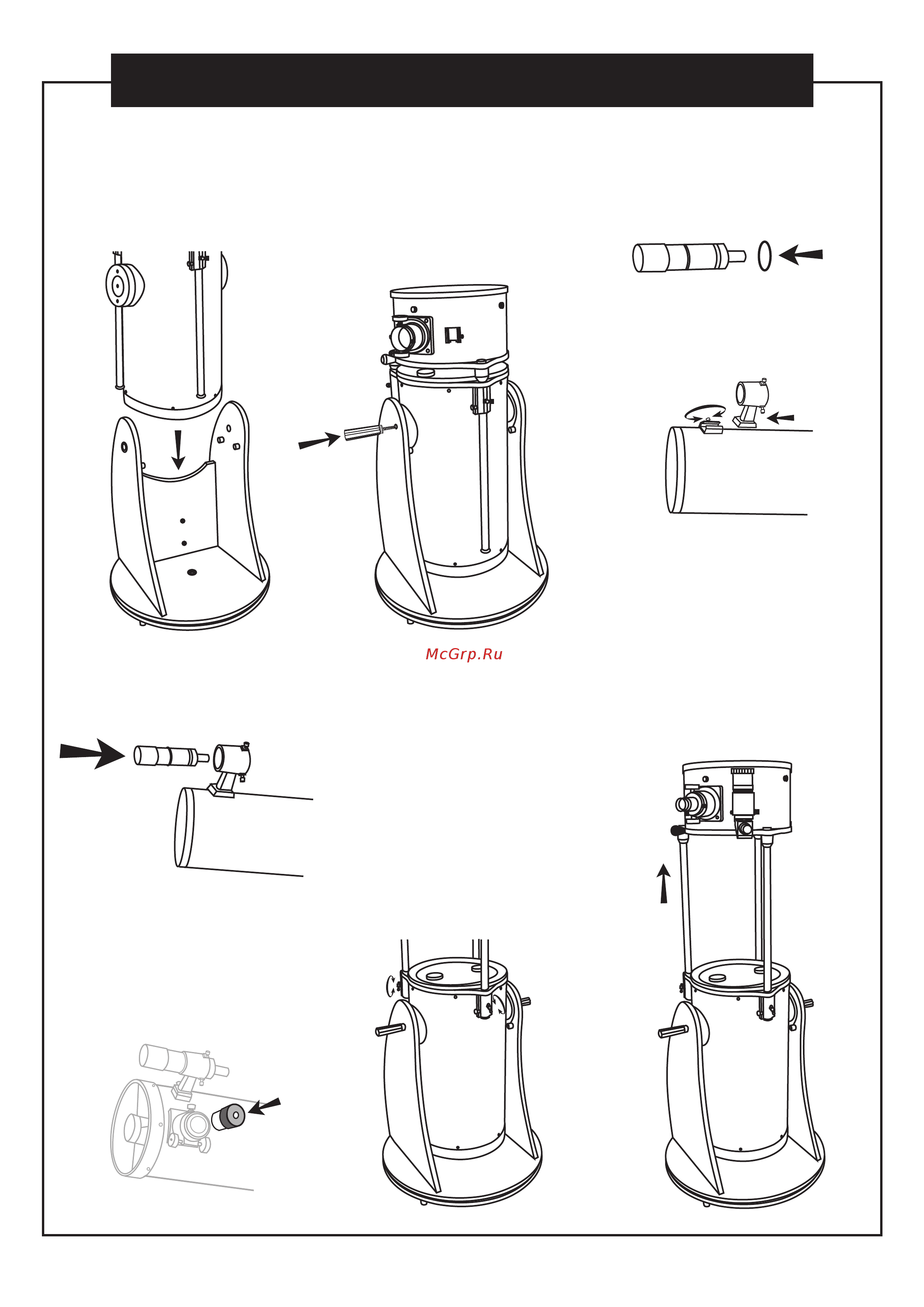

СБОРКА ОПТИЧЕСКОЙ ТРУБЫ (все модели)
Поместите оптическую трубу между
деталями «А1» и «А2». Убедитесь,
что боковые подшипники оптической
трубы находятся на 4 цилиндрических
опорах.
1. Установите ручки в отверстия в деталях
«А1» и «А2». Не затягивайте ручки
слишком сильно. Убедитесь, что ручка
регулировки плавности поворота
установлена с той же стороны, с которой
расположен фокусировочный узел. Так
будет удобно управлять телескопом.
2. Возьмите держатель искателя.
Аккуратно снимите с него резиновое
уплотнительное кольцо. Установите
кольцо на паз, находящийся примерно
на середине трубы искателя.
3.
(проденьте искатель в резиновое кольцо)
Вдвиньте держатель искателя в
установочный слот и закрепите его
фиксатором.
4.
Ослабьте два регулировочных винта
на держателе. Задвиньте искатель в
держатель так, чтобы резиновое
уплотнительное кольцо зафиксиро-
вало положение искателя.
5.
Снимите черную пластиковую крышку
с фокусировочного узла телескопа.
Если крышку не удается снять,
ослабьте винты с накаткой в торцевой
части фокусировочного узла.
Установите окуляр и несильно
закрутите винты с накаткой, чтобы его
зафиксировать.
6.
Для работы с телескопом
потребуется полностью раздвинуть
оптическую трубу телескопа. Для
этого ослабьте 3 фиксатора в нижней
части оптической трубы. Потяните за
ручку в верхней части трубы и
аккуратно раздвиньте оптическую
трубу до щелчка. Закрепите
фиксаторы в нижней части трубы.
Перед наблюдением снимите
пылезащитную крышку с нижней
части трубы.
7.
Для транспортировки телескопа
ослабьте 3 фиксатора в нижней части
трубы. Удерживая верхнюю часть трубы
за черные ручки, аккуратно нажмите на
трубу, чтобы ее верхняя часть начала
складываться. Осторожно складывайте
оптическую трубу. Не отпускайте ручку
до положения, при котором верхняя
часть трубы находится на нижней. Для
фиксации положения верхней части
оптической трубы закрепите фиксаторы.
8.
10
