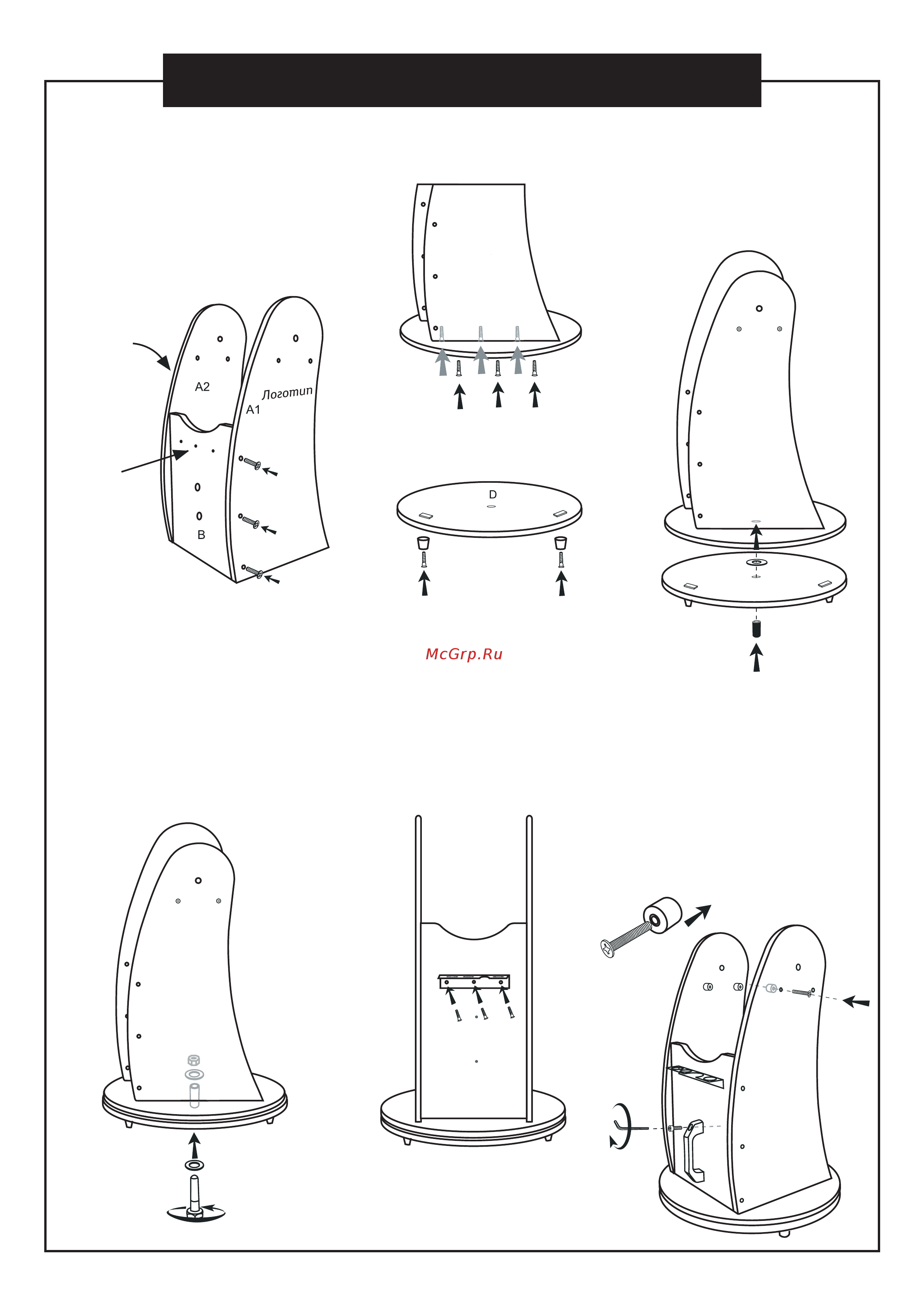

СБОРКА ОСНОВАНИЯ (модели 8" и 10")
Соедините деталь «В» с деталями «А1» и
«А2». Убедитесь, что логотипы на деталях
«А1» и «А2» находятся с внешней стороны.
Сторона детали «В» с небольшими отверс-
тиями должна находиться спереди.
1. Установите собранные части
монтировки на деталь «С».
2. Установите тефлоновую вкладку
между собранными деталями (шаг 2)
и основанием «D». Вставьте черную
трубку (упаковка 2) в отверстие,
расположенное в центре деталей
«С» и «D».
4.
Установите 3 опоры на деталь «D».3.
Возьмите болт с шайбой (упаковка 2) и
проденьте болт в трубку. С другой стороны
установите на болт шайбу и гайку. Закрутите
гайку с помощью входящих в комплект ключей.
Не затягивайте гайку слишком сильно. Это
предотвратит слишком свободное вращение
монтировки на основании.
5. С помощью трех маленьких
винтов закрепите полочку для
аксессуаров в отверстиях на
детали «В».
6. Установите ручку (упаковка 4) на
деталь «В» и закрепите ее с
помощью двух винтов и
шестигранного ключа (упаковка 5).
7.
Проденьте винты (упаковка 5) в
цилиндрические опоры боковых
подшипников. Установите опоры
подшипников на детали «А1» и «А2»
и с помощью входящих в комплект
винтов зафиксируйте их положение.
8.
Логотип с наруж-
ной стороны
Этой стороной
наружу
