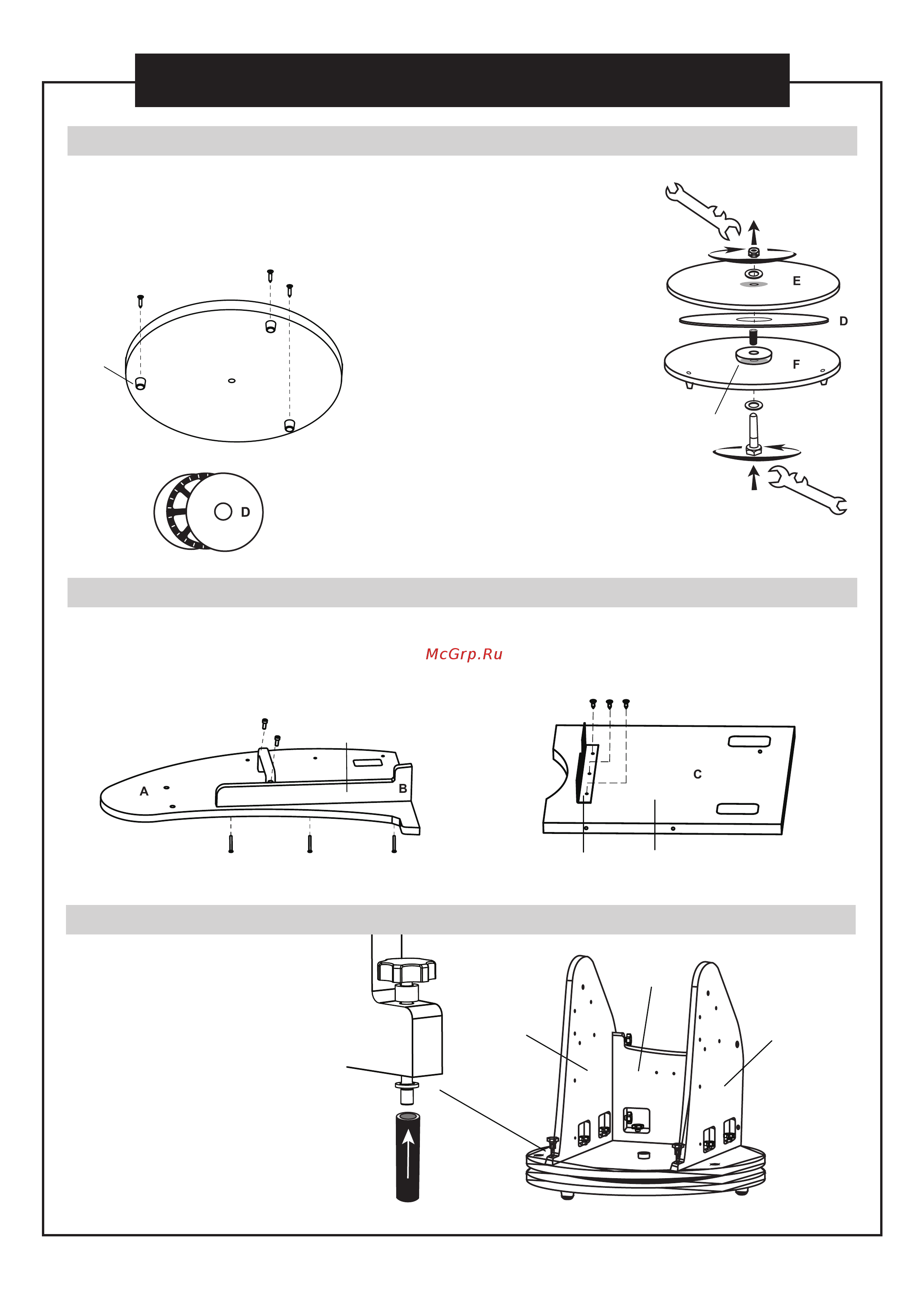

СБОРКА ОСНОВАНИЯ (модели 14" и 16")
Сборка круглого основания
Проденьте винты с крестообразной
утопленной головкой сквозь деталь «F», с
верхней стороны на нижнюю. Прикрепите
к ним с нижней стороны детали «F» три
ножки (упаковка 10).
1. Установите подшипник «D» и большую
белую пластиковую шайбу между
деталями «Е» и «F. Проденьте черную
трубку через отверстия в центре
деталей «Е» и «F».
Возьмите болт с шайбой (упаковка 3) и
проденьте в трубку с нижней стороны
детали «F». Зафиксируйте его второй
шайбой и гайкой с верхней стороны
детали «E» и закрутите гайку с
помощью входящих в комплект ключей
(упаковка 6).
Не затягивайте гайку слишком сильно.
Это предотвратит слишком свободное
вращение монтировки на основании.
3.
Нижняя сторона
детали «F»
Ножка
Соберите подшипник.2.
Установка передней и боковой панелей
Соедините детали «В» и «А» тремя винтами (упаковка 1).
С помощью двух винтов (упаковка 5) установите ручку.
Левая и правая боковые панели
Планка усиления
Винт с плоской шестигранной головкой 7х50
Передняя панель
Поместите держатель окуляра на деталь «С» и
закрепите его тремя винтами (упаковка 4).
Держатель
окуляра
Передняя
панель
Установка монтировки
Закрепите винты основания с
помощью фиксаторов и шайб на
боковой и передней панели (см. рис.
cправа).
С помощью длинной черной трубки-
толкателя (упаковка 3) протолкните
фиксаторы и шайбы в нужное
положение.
Установите на основание боковую и
переднюю панели и затяните винты
основания.
Установка
левой
панели
Установка
правой
панели
Передняя
панель
9
Белая шайба
