Sky-Watcher Dob 8" (200/1200) Retractable [6/16] Page 6

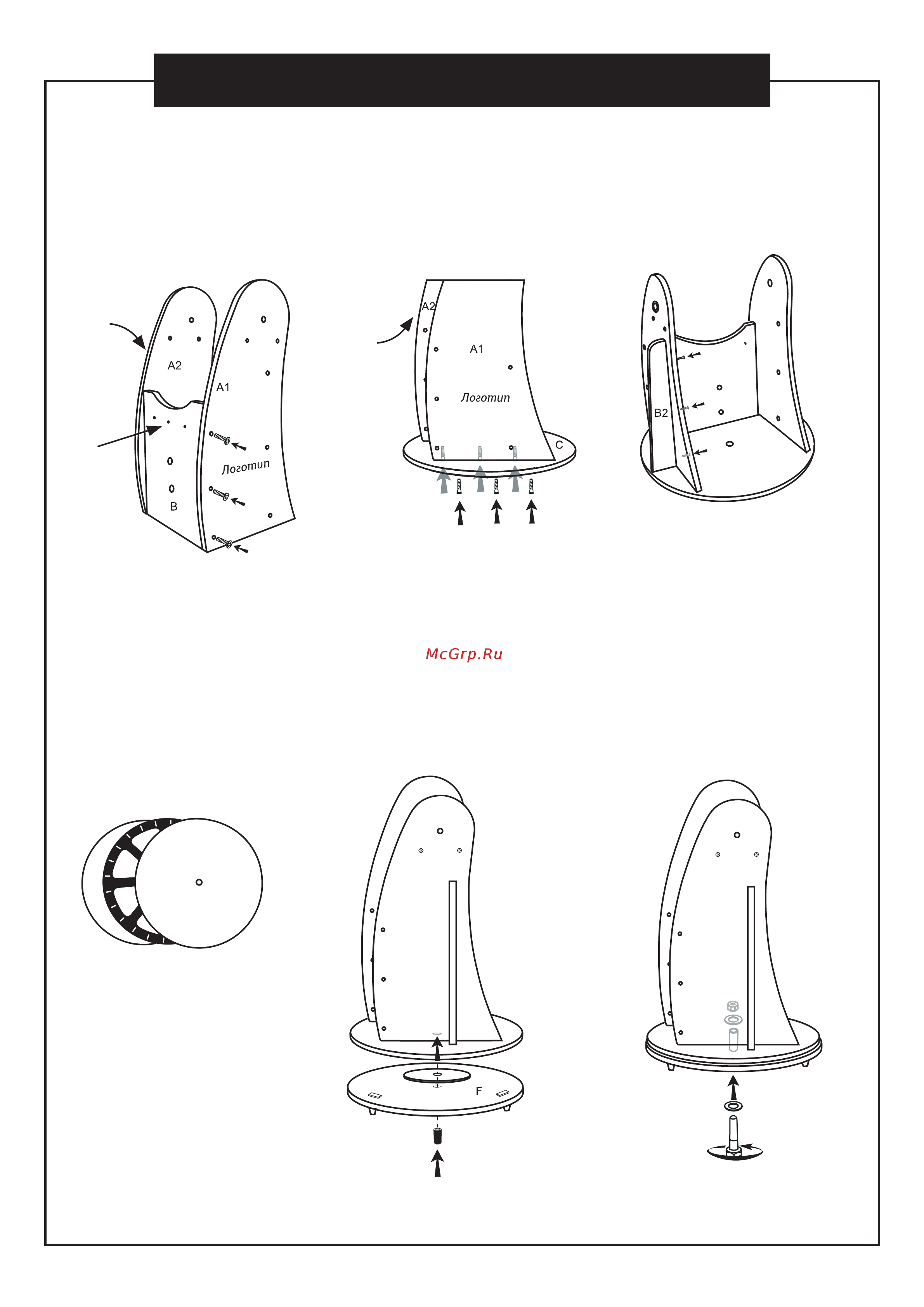

СБОРКА ОСНОВАНИЯ (модель 12")

Соедините деталь «С» с деталями «А1» и

«А2». Убедитесь, что логотипы на деталях

«А1» и «А2» находятся с внешней стороны.

Сторона детали «В» с небольшими

отверстиями должна находиться спереди.

Установите собранные части

монтировки на деталь «Е».

2. Установите детали «В1» и «В2» , как

показано на рисунке ниже.

Соберите подшипник, как показано

на рисунке ниже.

Установите круглую пластиковую

деталь на основание «F». Установите

подшипник между собранным узлом

(шаг 2) и основанием «F». Проденьте

черную трубку (упаковка 3) через

отверстия в центре деталей «Е» и

«F».

5. Возьмите болт с шайбой (упаковка 3) и

проденьте в трубку. С другой стороны

зафиксируйте болт с помощью второй

шайбы и гайки. Закрутите гайку с

помощью входящих в комплект ключей.

Не затягивайте гайку слишком сильно.

Это предотвратит слишком свободное

вращение монтировки на основании.

Логотип

с наружной

стороны

Этой

стороной

наружу

Логотип

с наружной

стороны
