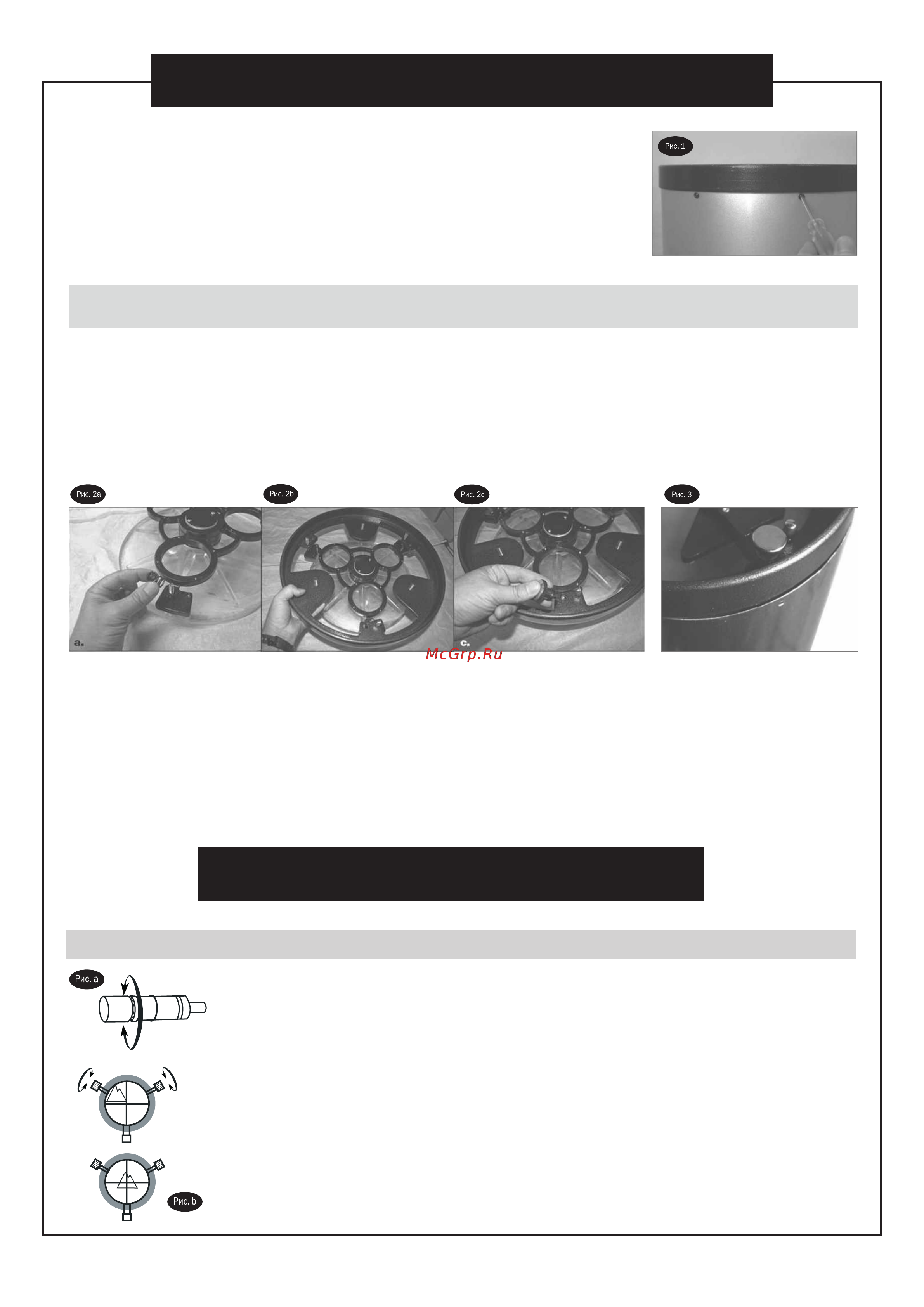

Sky-Watcher Dob 8" (200/1200) Retractable [11/16] Установка главного зеркала

УСТАНОВКА ГЛАВНОГО ЗЕРКАЛА

У некоторых моделей телескопов Sky-Watcher Dob Retractable в комплекте поставки

главное зеркало может идти в отдельной коробке. В этом случае следует установить его в

оптическую трубу телескопа.

При установке зеркала в оптическую трубу телескопа сначала снимите торцевое

зеркало, установленное в нижней части оптической трубы. Открутите и снимите 8 винтов

с крестообразной головкой, фиксирующих торцевое кольцо на оптической трубе (Рис. 1),

снимите кольцо с трубы.

Важно: после снятия кольца открыт острый торец оптической трубы. Будьте осторожны, чтобы не порезаться об него и не

повредить пальцы при установке оправы главного зеркала на оптическую трубу.

Перед сборкой торцевого кольца и оправы главного зеркала выберите чистую плоскую поверхность и положите на нее

чистую безворсовую ткань или полотенце. Переверните оправу главного зеркала так, чтобы лицевая сторона зеркала

была направлена вниз, и положите оправу с зеркалом на ткань. Установите пружины на 3 винта (рис. 2а). Опустите

торцевое кольцо на оправу главного зеркала таким образом, чтобы винты с резьбой прошли через отверстия, а торцевое

кольцо опиралось на пружины (рис. 2b). Наденьте на каждый юстировочный винт нейлоновую шайбу, затем гайки (рис. 2c).

Гайки на винтах следует закрутить не менее чем на 3 полных оборота. Оправа главного зеркала и торцевое кольцо в

сборе подготовлены для установки на нижнюю часть оптической трубы.

Установка на трубу торцевого кольца с оправой главного зеркала может представлять определенную трудность. Ситуацию

осложняет большой диаметр трубы и малая толщина металлического листа, из которого труба изготовлена. После снятия

торцевого кольца труба деформируется. Для установки торцевого кольца (вместе с оправой главного зеркала и зеркалом)

поставьте металлическую трубу вертикально, нижней частью вверх. Совместите отверстия в боковой части торцевого кольца

с отверстиями в трубе. Затем опустите торцевое кольцо на трубу (будьте осторожны, не прищемите пальцы). По периметру

трубы может появиться выступ, препятствующий полной установке торцевого кольца (рис. 3). Надавите на выступающую

часть трубы, это позволит полностью установить торцевое кольцо. Далее вкрутите 8 винтов с крестообразной головкой,

фиксирующих торцевое кольцо на трубе.

РАБОТА С ТЕЛЕСКОПОМ

Настройка искателя

Маленькая зрительная труба, установленная на трубе телескопа, — очень удобное приспособление

для поиска объектов при условии соосности искателя и трубы телескопа. Настройку искателя лучше

производить в дневное время. Для фокусировки искателя выберите объект, расположенный на

расстоянии не менее 500 метров от вас. Ослабьте кольцо, фиксирующее положение объектива

искателя. Для фокусировки отрегулируйте положение объектива искателя (вперед–назад). При

достижении фокуса закрепите объектив (Рис. а).

Выберите удаленный объект на расстоянии не менее 500 метров и направьте телескоп на этот

объект. Установите телескоп так, чтобы выбранный объект находился в центре поля зрения

окуляра.

Проверьте, находится ли выбранный объект также и в поле зрения искателя (изображение

объекта, которое вы видите в телескоп, должно находиться на перекрестии сетки искателя).

С помощью винтов настройки искателя совместите перекрестие искателя с объектом (Рис. b).

(Поверните

кольцо)
