9.1 Монтаж коаксиального дымоотвода
Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм) к котлу, установки диафрагмы и максимально
допустимая длина трубы представлена на рисунке 3. При использовании коаксиальных труб необходимо дополнительно
учитывать следующее:
уклон горизонтального участка дымоотводящей трубы должен составлять в сторону улицы или
конденсатосборника;
каждый отвод 90 равноценен 1 м трубы, каждое колено 45 0,5 м трубы;
в местах поворотов трубы используйте отводы. Количество поворотов на 90° не должно превышать трех, включая
отвод на выходе из котла.
Модель котла
Длина,
L, м
Диафрагма на
дымоходе, мм
Максимально
допустимая
длина трубы, м
Baltgaz Turbo E 14
0 ÷ 1
Ø 43
4
1 ÷ 2
Ø 45
2 ÷ 3
Ø 47

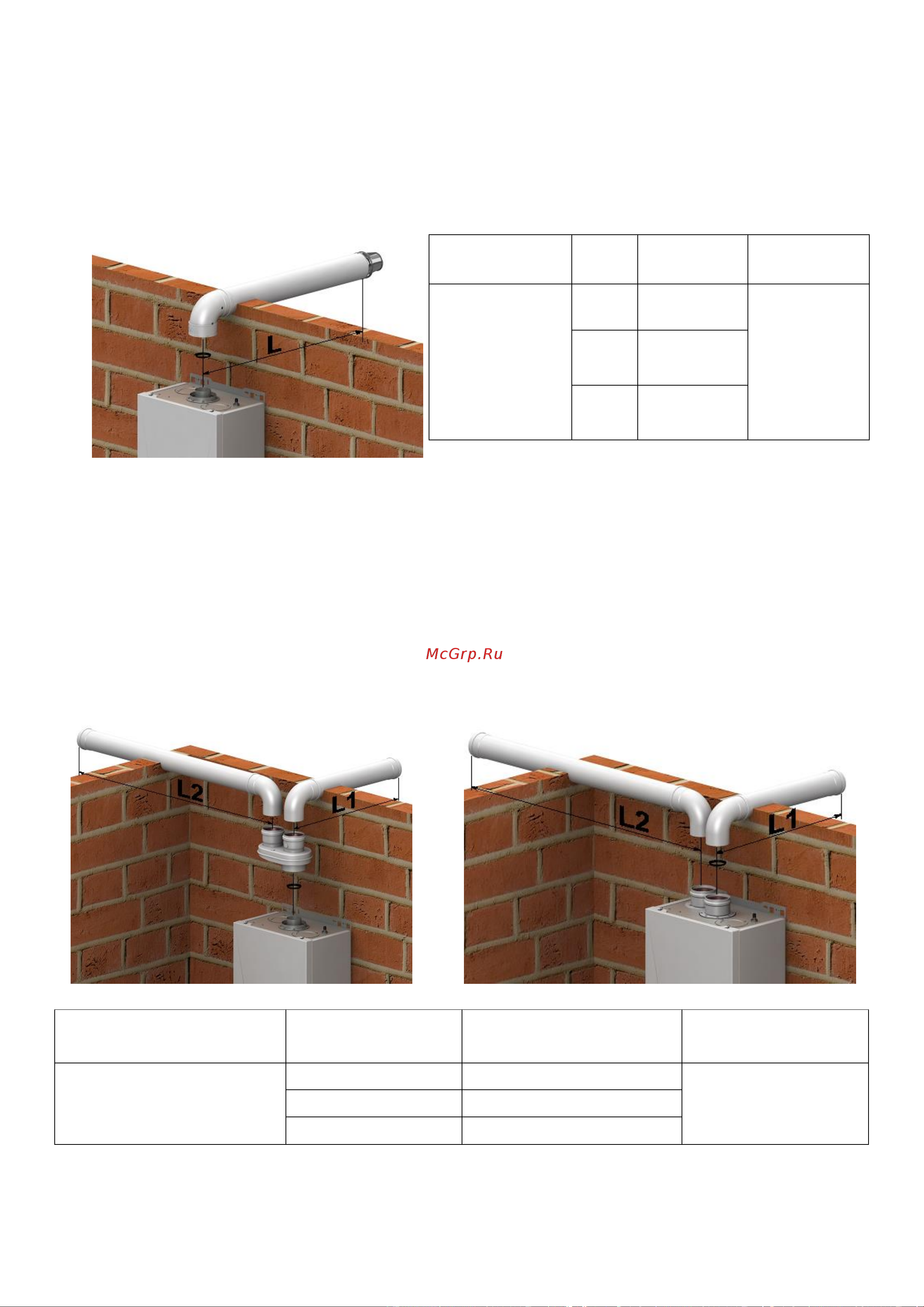

Рис. 3 Схема присоединения коаксиального дымохода Ø 100 / Ø 60 (мм)
к котлу и установка диафрагмы
9.2 Монтаж раздельных труб дымоотвода
Схемы присоединения раздельного дымохода Ø 80 мм к котлу и установки диафрагмы представлены на рисунке 4.
При использовании раздельных труб необходимо дополнительно учитывать следующее:
суммарная максимальная длина труб не должна превышать 20 м. Каждый отвод 90° равноценен 1 м трубы, каждое
колено 45° – 0,5 м трубы;
в случае возможного образования в дымоотводящей трубе конденсата, перед котлом необходимо устанавливать
конденсатосборник;
уклон горизонтальных участков дымоотводящей трубы должен составлять не менее 3 в сторону
конденсатосборника (при его наличии).
Модель котла
Длина (L1+L2), м
Диафрагма на дымоходе, мм
Максимально
допустимая длина
трубы, м
Baltgaz Turbo E 14
0 ÷ 4
Ø 41
20
4 ÷ 10
Ø 43
10 ÷ 20
Ø 45
Рис. 4 Схемы присоединения раздельного дымохода Ø 80 мм
к котлу и установка диафрагмы
