Руководство для пользователя и технического специалиста
30
ПРИЛОЖЕНИЕ I
КАТАЛОГ СОСТАВНЫХ ЧАСТЕЙ КОТЛА

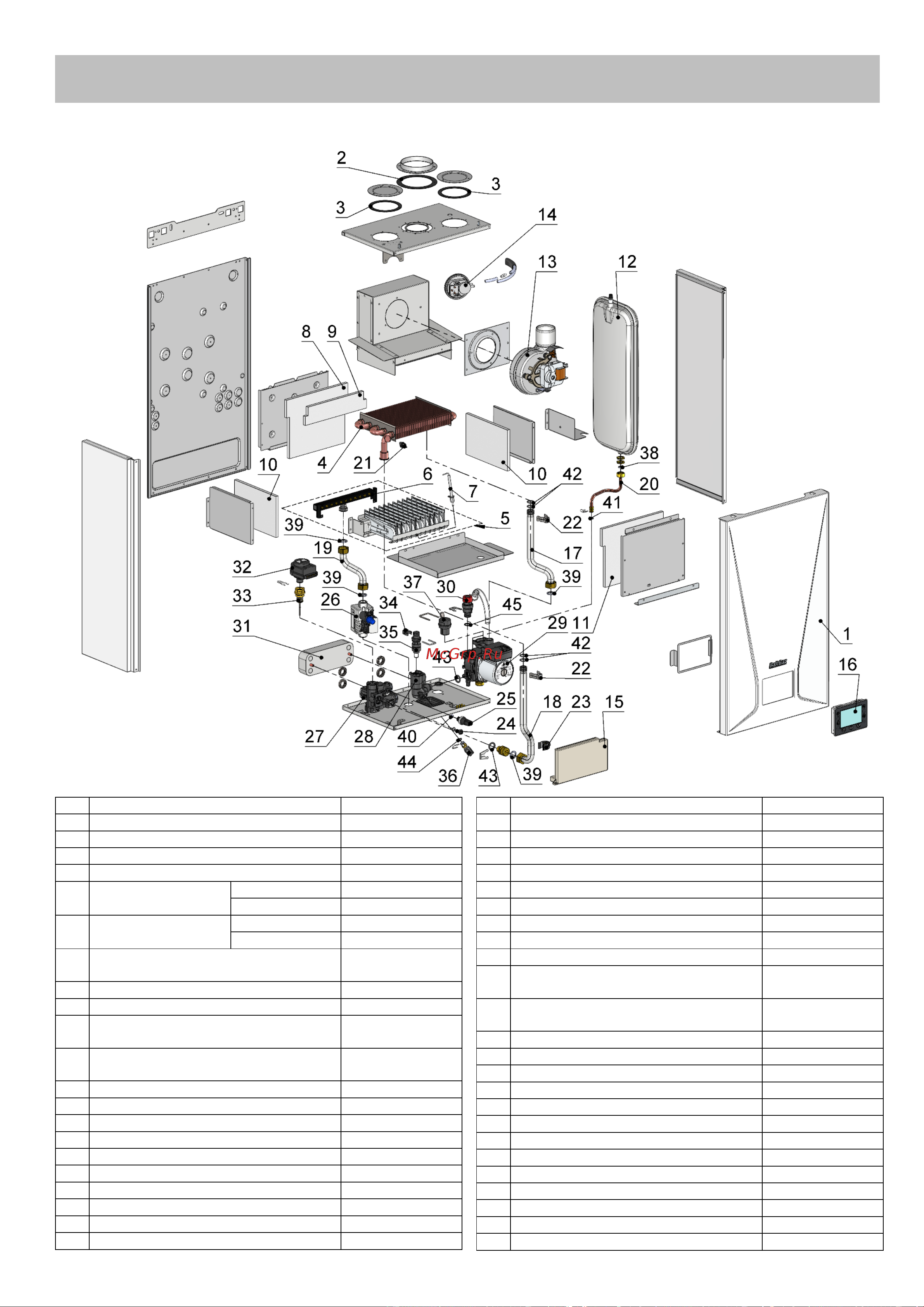

Составные части котла представлены на рисунке, перечень составных частей указан в таблице.
Номера, обозначающий составные части на рисунке, соответствует порядковым номерам, указанным в таблице.
\
Поз.
Наименование
Обозначение
1
Панель передняя в сборе
8924-10.000
2
Прокладка
8223-01.007
3
Прокладка
8223-01.004
4
Теплообменник
8524-12.000
5
Горелка в сборе
природный газ
8524-16.000
сжиженный газ
8524-16.000-01
6
Коллектор в сборе
природный газ
8524-16.200
сжиженный газ
8524-16.200-01
7
Свеча розжига и ионизации
(с кабелем)
8924-00.020
8
Пластина теплоизоляционная задняя
7424-00.052
9
Пластина теплоизоляционная задняя
8524-00.054
10
Пластина теплоизоляционная
боковая
7424-00.051
11
Пластина теплоизоляционная
передняя
7424-00.053
12
Бак расширительный
8824-00.060
13
Вентилятор
ERR97/34L
14
Прессостат воздушный
8924-00.050
15
Плата электронная в корпусе
8924-02.100
16
Дисплей с платой в корпусе
8924-02.200
17
Труба КО входная
8924-03.000
18
Труба КО выходная
8924-04.000
19
Труба
8924-05.000
20
Труба бака
8924-07.000
21
Термореле
KSD301-RA100A2
Поз.
Наименование
22
Клипса КО
23
Датчик температуры КО
24
Датчик температуры ГВС (с кольцом)
25
Датчик давления
26
Регулятор газовый
27
Гидроблок
28
Гидроблок
29
Насос
30
Клапан предохранительный
31
Теплообменник вторичный
(12 пластин)
32
Электродвигатель трехходового
клапана
33
Клапан трехходовой
34
Датчик протока
35
Картридж санитарный
36
Кран подпитки
37
Клапан отвода воздуха
38
Прокладка
39
Прокладка
40
Прокладка
41
Кольцо OR
42
Кольцо OR
43
Кольцо OR
44
Кольцо OR
45
Кольцо OR
