Руководство для технического специалиста
32
ПРИЛОЖЕНИЕ III

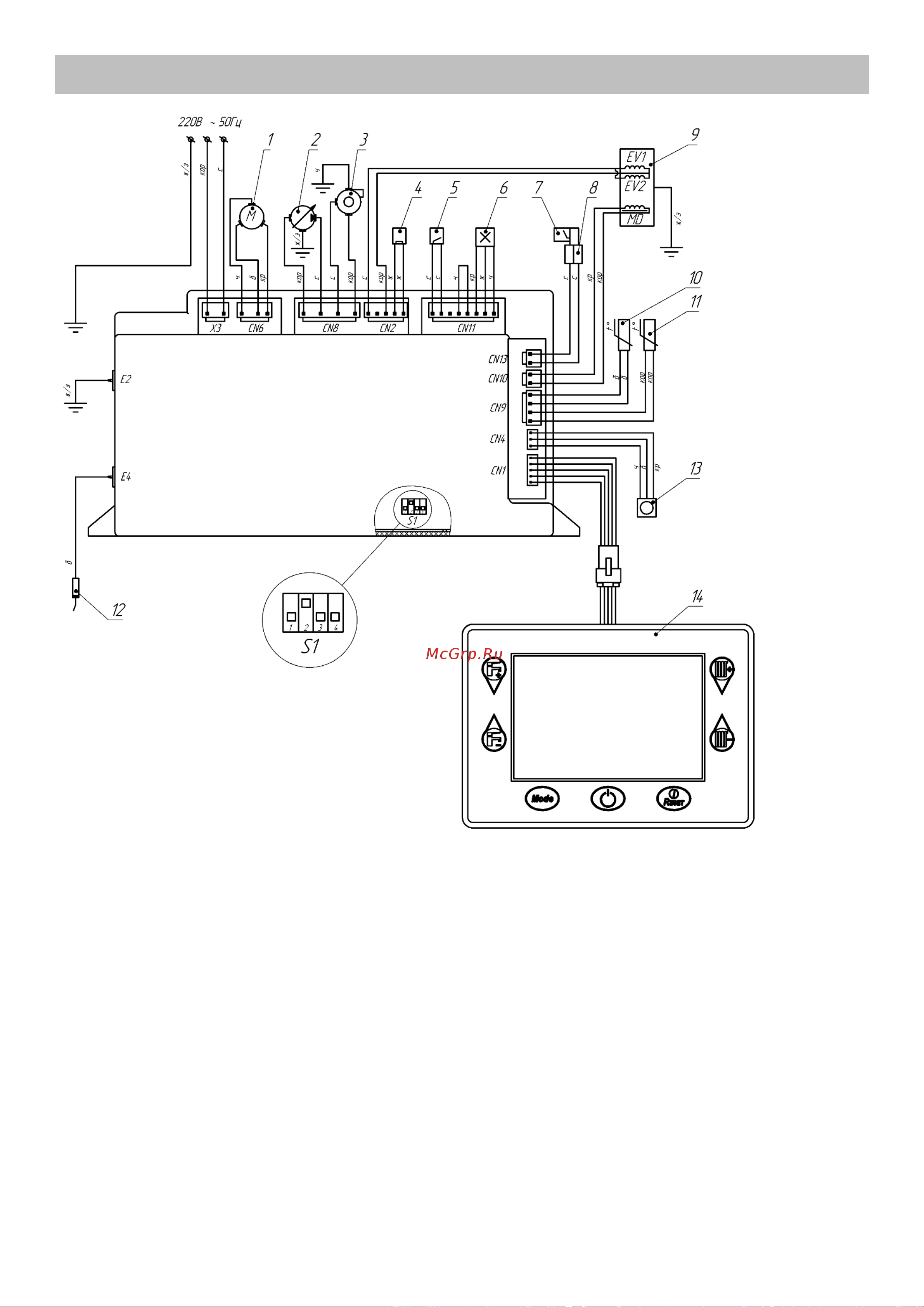

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОТЛА
Обозначение
расцветки
проводов
с - синий;
ж/з - желто-
зеленый;
кор -
коричневый;
кр - красный;
бел - белый;
ж желтый;
ч - черный.
1 - электродвигатель трехходового клапана;
2 - насос;
3 - вентилятор;
4 - термореле 100 ºС (защита от перегрева теплоносителя);
5 - прессостат воздушный;
6 - датчик протока ГВС;
7 - термостат комнатный (опция);
8 - колодка клеммная;
9 - регулятор подачи газа;
10 - датчик температуры ГВС;
11 - датчик температуры контура отопления;
12 - электрод розжига и ионизации;
13 - датчик давления;
14 - плата дисплея с кабелем;
E2 - разъем для подключения кабеля заземления;
E4 - разъем для подключения кабеля электрода розжига и
ионизации;
EV1 - катушка клапана регулятора газа;
EV2 - катушка клапана регулятора газа;
X3 - разъем для подключения кабеля питания;
CN1 - разъем для подключения кабеля дисплея;
CN2 - разъем для подключения кабеля газового
регулятора и термореле;
CN4 - разъем для подключения кабеля датчика
давления;
CN6 - разъем для подключения кабеля
трехходового клапана;
CN8 - разъем для подключения кабеля насоса и
вентилятора;
CN9 - разъем для подключения кабеля датчика
температуры КО и кабеля датчика
температуры ГВС;
CN10 - разъем для подключения кабеля
модуляционной катушки;
CN11 - разъем для подключения кабеля
прессостата воздушного и датчика протока ГВС;
CN13 - разъем для подключения комнатного
термостата;
S1 колодка переключателей 1 - 4;
Примечание
При отсутствии термостата комнатного (7) контакты колодки клеммной (8) должны быть замкнуты перемычкой.
