3 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

3.1 Управление работой котла

Основным управляющим элементом котла является плата электронная, которая контролирует всю работу котла.

Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся

информация о состоянии котла выдаётся на ЖК-дисплей в режиме реального времени.

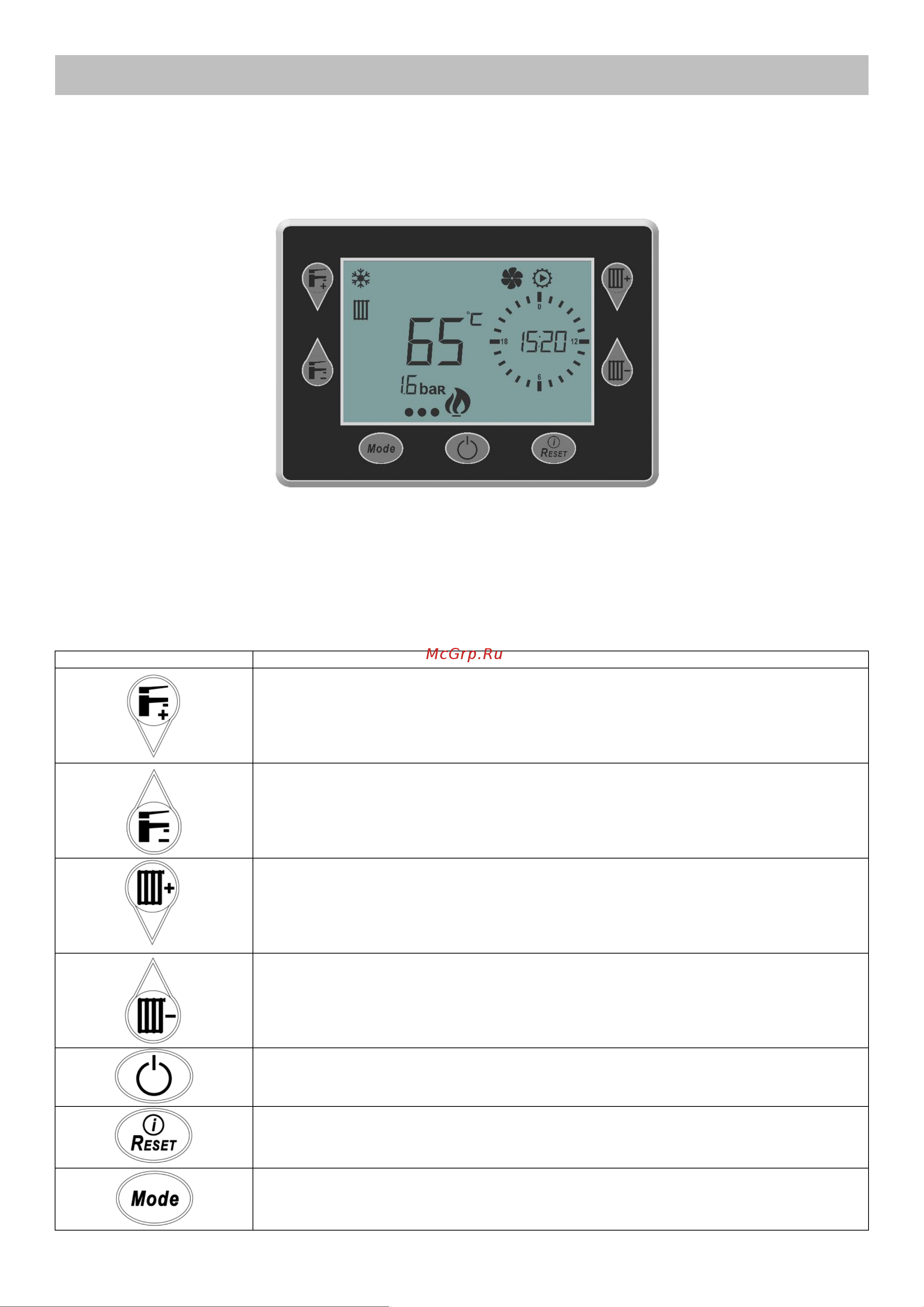

Всё управление котлом осуществляется с панели управления, внешний вид которой показан

на рисунке 2.

Рис. 2 Панель управления котлом

В центре панели управления расположен жидкокристаллический дисплей, отображающий при нормальной работе

котла температуру в активном в данный момент режиме (при работе в режиме отопления – температуру воды в системе

отопления на выходе из котла, при работе в режиме ГВС – температуру ГВС на выходе из котла) и текущее давление в

контуре отопления котла. В случае возникновения неисправности вместо значения температуры отображается код ошибки.

Коды ошибок котла приведены в разделе 14 на стр. 24 данного Руководства.

Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 7 кнопок управления котлом.

Назначение кнопок управления и отображаемых на дисплее символов представлены в таблицах 2 и 3 соответственно.

Таблица 2

Обозначение кнопки

Функция кнопки управления

Увеличение температуры горячей воды

Уменьшение температуры горячей воды

Увеличение температуры теплоносителя в контуре отопления

Уменьшение температуры теплоносителя в контуре отопления

Включение / выключение котла

Сброс (RESET)

Выбор режима работы котла
