ru Инструкция по монтажу
30
ВНИМАНИЕ!
После перенастройки на другой вид газа отметьте
установленный вид газа.
▶ После перенастройки на другой вид газа помести-
те этикетку с данными о виде газа и звездочкой на
предусмотренное место на типовой табличке
прибора.

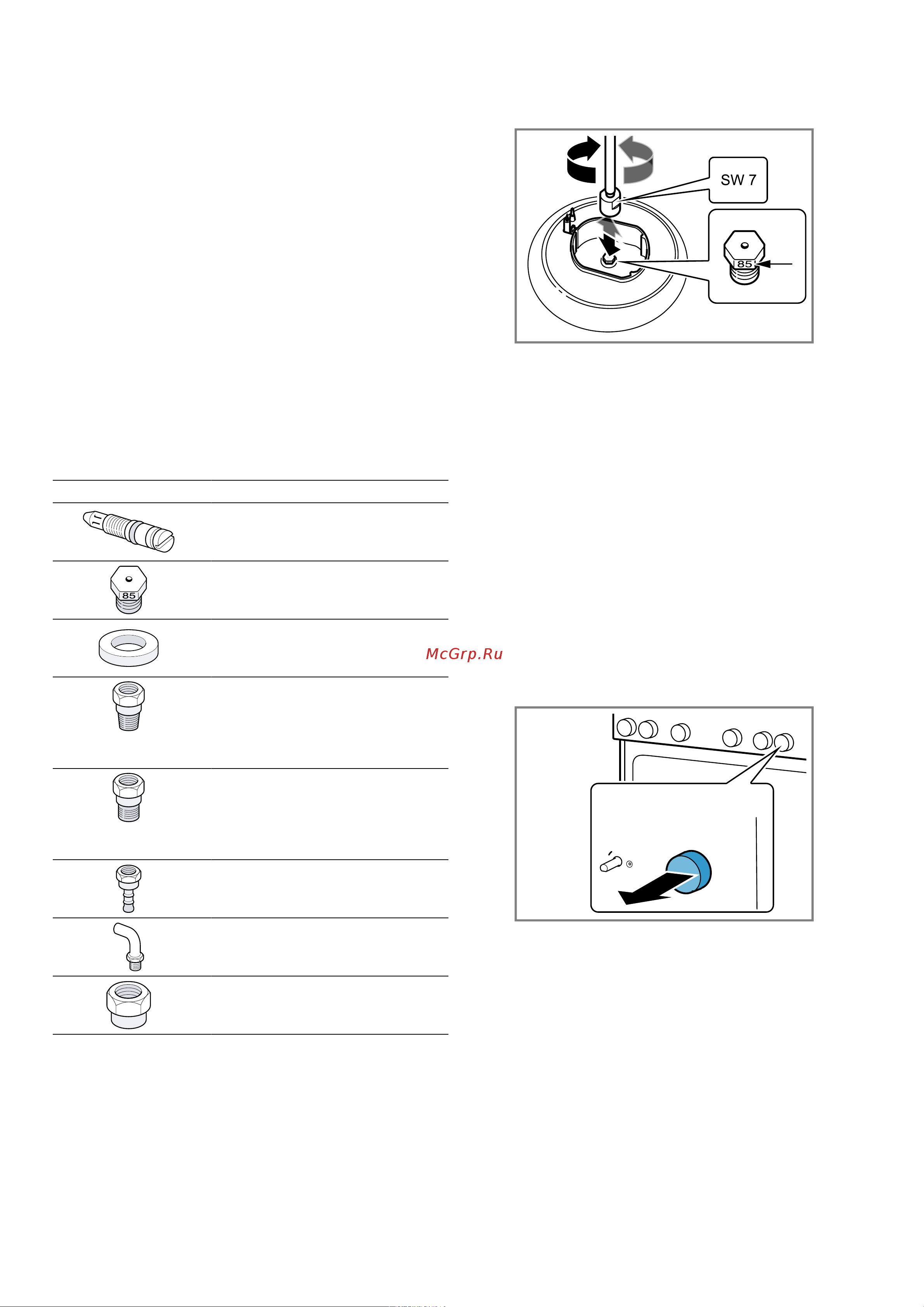

Детали для перенастройки на другой вид газа
Ниже перечислены детали, требуемые для описанной
процедуры перенастройки на другой вид газа.
Заметка:
В зависимости от типа прибора комплектующие могут
различаться.
¡ Соединительные штуцеры для подключения газа
могут различаться в зависимости от вида газа и
действующих в стране требований.
¡ Диаметр форсунки см. в таблице «Технические ха-
рактеристики — Газ» →
Страница34
.
¡ Всегда используйте новый уплотнитель.
¡ (*) Запрещается осуществлять подключение газа
без данных деталей.
Пояснение
Байпасные жиклёры
Сопло горелки
(*) Уплотнитель
(*) Соединительная деталь
для природного газа (NG:
G20, G25)
¡ TS 61-210 EN 10226 R½
¡ EN 10226 R½
(*) Соединительная деталь
для природного газа (NG:
G20, G25)
¡ TS EN ISO 228 G½
¡ EN ISO 228 G½
(*) Соединительный штуцер
для сжиженного газа (LPG:
G30, G31)
Соединительный штуцер
Заглушка
Замена форсунок конфорок плиты
1.
Установите все ручки регулировки на панели
управления в положение «ВЫКЛ».
2.
Перекройте подачу газа.
3.
Снимите решётку и детали горелок.
4.
Снимите форсунки конфорок плиты при помощи
торцевого гаечного ключа 7.
5.
Выберите требуемые форсунки горелок в таблице.
Дополнительную информацию см. в главе «Техни-
ческие характеристики — Газ» →
Страница34
.
‒ Установите новые форсунки в соответствующие
горелки.
6.
После замены проверьте форсунки на герметич-
ность. Дополнительную информацию см. в главе
«Проверка герметичности и функционирования»
→
Страница33
.
Установка или замена байпасных жиклёров
(минимальное пламя)
С помощью байпасных жиклёров выполняется регу-
лировка минимальной высоты пламени горелок.
Требования
¡ Закройте газовое запорное устройство.
¡ Обесточьте прибор.
1.
Установите все ручки регулировки на панели
управления в положение «ВЫКЛ».
2.
Снимите ручки регулировки, потянув на себя.
Перенастройка прибора с природного газа на
сжиженный газ
Для прибора, настроенного на природный газ
(NG:G20,G25) при поставке с заводскими установка-
ми и перенастраиваемого на сжиженный газ (LPG:
G30, G31):
1.
Чтобы получить доступ к байпасным жиклёрам, де-
монтируйте панель управления. Дополнительную
информацию см. в главе «Демонтаж панели
управления» →
Страница31
.
2.
Затяните байпасные жиклёры до упора.
3.
Затем выполните действия, описанные в гла-
ве «Монтаж панели управления» →
Страница32
.
