ru Инструкция по монтажу
32
6.
Выверните оба винта (M4), которые становятся
видны после снятия ручек-переключателей (T15).
7.
Возьмитесь двумя руками за фронтальную панель
и медленно оттяните её вверх. Извлеките панель
из креплений. После этого осторожно снимите её
движением вперёд. Следите, чтобы при работе не
были повреждены кабели и другие соединения.

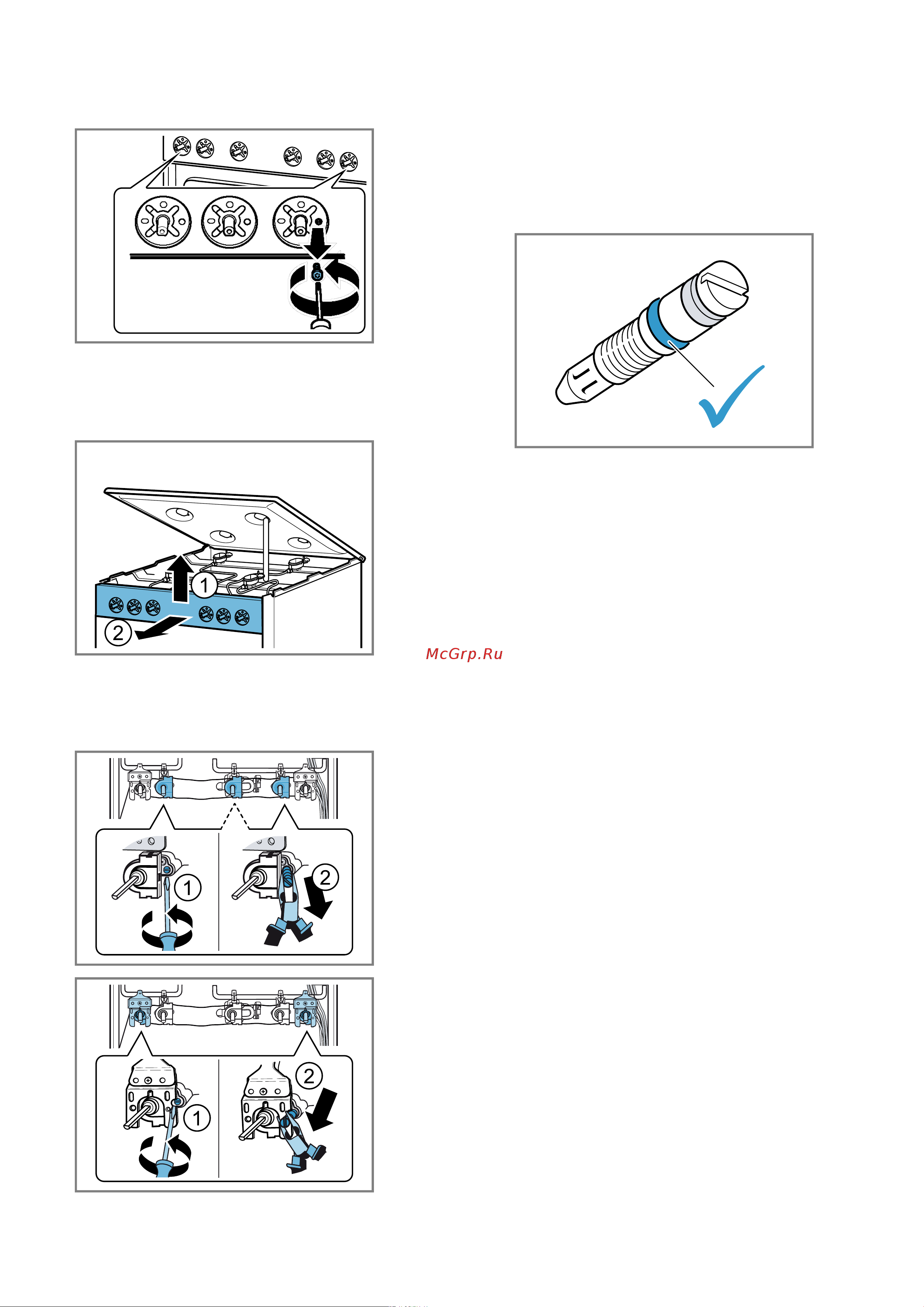

Замена байпасных жиклёров
1.
Выверните байпасные жиклёры с помощью шли-
цевой отвёртки (№ 2). Извлеките байпасные жи-
клёры.
2.
Выберите подходящие новые байпасные жиклёры
по таблице. Дополнительную информацию см. в
главе «Технические характеристики — Газ»
→
Страница34
.
3.
Проверьте уплотнители байпасных жиклёров на
правильность установки и безупречное функциони-
рование. Запрещается использовать байпасные
жиклёры с дефектными уплотнителями.
4.
Вставьте новые байпасные жиклёры и плотно затя-
ните. Убедитесь, что все байпасные жиклёры уста-
новлены на правильных кранах.
5.
На этом этапе обязательно выполните проверку
герметичности. Дополнительную информацию см.
в главе «Проверка герметичности и функциониро-
вания» →
Страница33
.
Монтаж панели управления
Монтаж производится в обратной последовательно-
сти.
1.
Возьмитесь двумя руками за фронтальную панель
и осторожно установите её на место. Следите за
тем, чтобы не повредить кабели и не отсоединить
подключения. Опустите панель вниз и установите в
крепёжные скобы.
2.
Установите винты (T15) (M4), снятые с панели
управления.
3.
Установите и затяните винты (T20), которые были
вывинчены справа и слева из фронтальных профи-
лей. Установите пластиковые накладки на место.
4.
Снова осторожно установите варочную панель.
Следите, чтобы не выпали пластиковые элементы,
которые должны оставаться под винтами. Затяните
спереди на варочной панели два винта (T20) спра-
ва и слева. При наличии винтов крепления горелок
установите их на варочной панели.
5.
Установите нижние части горелок в соответствую-
щие места в зависимости от их размера. Помести-
те свечи поджига в соответствующие отверстия
рядом с нижними частями горелок. Установите
эмалированные крышки горелок по центру на со-
ответствующие нижние части горелок в зависимо-
сти от их размеров.
‒ Установите решётки. Убедитесь, что решётка
для посуды удалена от вспомогательной горел-
ки на 80мм.
6.
Осторожно установите ручки регулировки.
‒ На этом этапе обязательно проверьте образо-
вание пламени горелок. Дополнительную ин-
формацию см. в главе «Проверка правильности
образования пламени» →
Страница34
.
7.
Проверьте правильность функционирования при-
бора.
