Инструкция по монтажу ru
33
Замена газовых горелок духового шкафа
Подготовка
¡ Установите все ручки регулировки на панели
управления в положение «ВЫКЛ».
¡ Перекройте подачу газа.
¡ Отсоедините бытовой прибор от электросети.

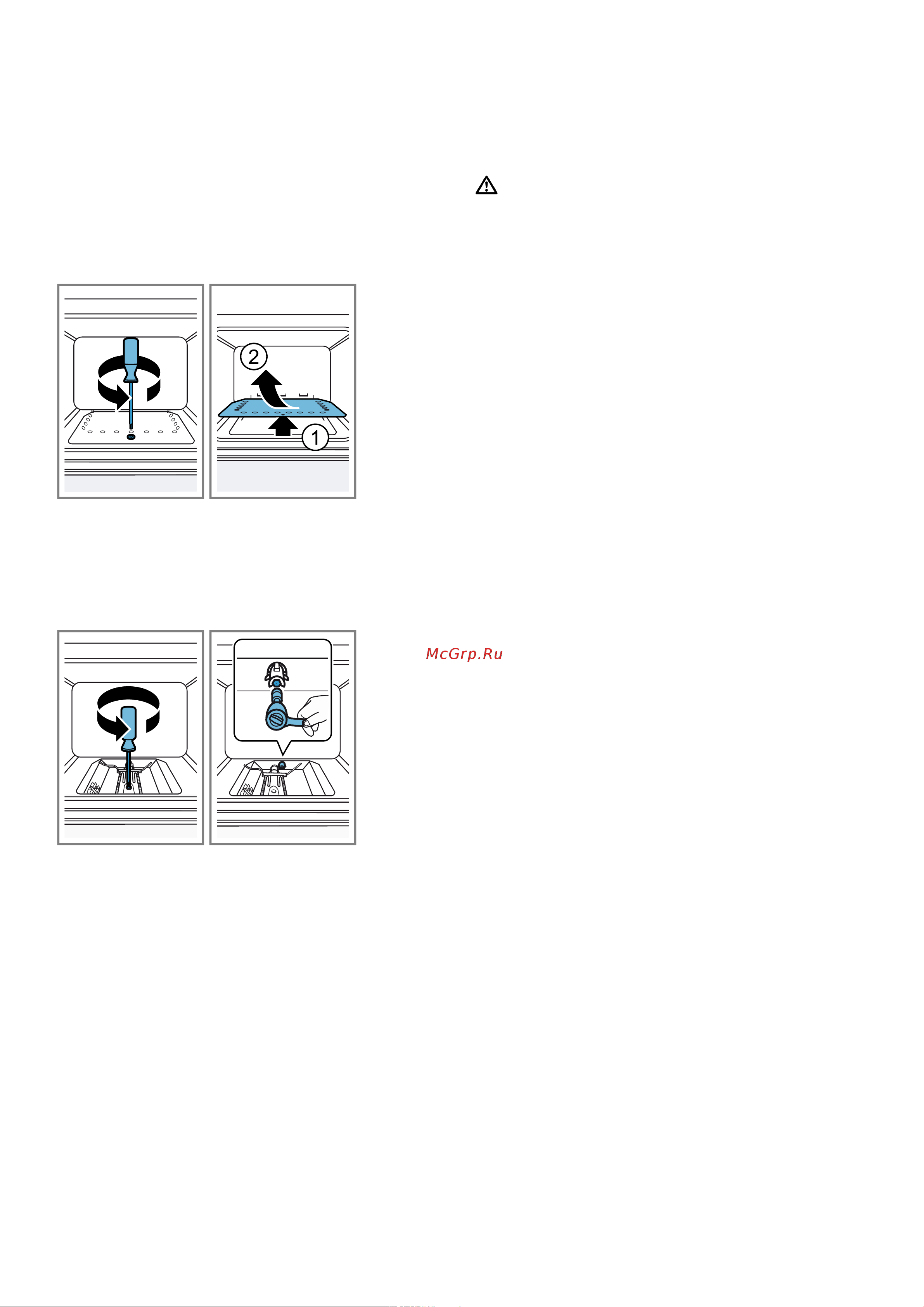

Замена нижних газовых форсунок духового шкафа
1.
Откройте дверцу прибора.
2.
Отверните передний винт нижней панели прибора.
‒ Потяните вверх и снимите панель.
3.
Отверните винт горелки и потяните горелку
вперёд. Таким образом становится доступна фор-
сунка горелки. Следите за тем, чтобы не повредить
соединения термоэлемента и свечи поджига.
‒ Снимите форсунку горелки в задней части духо-
вого шкафа при помощи торцевого гаечного
ключа 7.
4.
Выберите в таблице подходящую форсунку в зави-
симости от вида газа, на который выполняется
перенастройка. Дополнительную информацию см.
в главе «Технические характеристики — Газ»
→
Страница34
.
‒ Установите новую форсунку и затяните.
‒ На этом этапе обязательно выполните проверку
герметичности. Дополнительную информацию
см. в главе «Проверка герметичности и функци-
онирования» →
Страница33
.
5.
Установите горелку духового шкафа, следя за тем,
чтобы не повредить соединения термоэлемента и
свечи поджига. Затяните винт.
6.
На этом этапе обязательно проверьте образова-
ние пламени горелок. Дополнительную информа-
цию см. в главе «Проверка правильности образо-
вания пламени» →
Страница34
.
7.
Установите и закрепите винтами нижнюю панель
корпуса духового шкафа.
18.6 Проверка герметичности и
функционирования
Проверку герметичности следует осуществлять
вдвоём.
ПРЕДУПРЕЖДЕНИЕ‒Опасность взрыва!
Искровые разряды, воспламенение или открытый
огонь во время проверки герметичности и функциони-
рования могут привести к взрыву.
▶ Не допускайте возникновения искр.
▶ Не допускайте воспламенения или возникновения
открытого огня.
▶ Проверку герметичности следует осуществлять
только с применением специальной пены.
В случае утечки газа
¡ Перекройте подачу газа.
¡ Обеспечьте достаточное проветривание задей-
ствованного участка.
¡ Повторно проверьте соединения подачи газа и
форсунок.
¡ Повторите проверку герметичности
→
Страница33
.
Проверка места подключения газа
1.
Откройте газовый кран.
2.
Нанесите на газовый штуцер специальную пену.
a Если на покрытом пеной участке заметно разбрыз-
гивание пены и пузырьки, указывающие на утечку
газа, следуйте указаниям, приведенным в гла-
ве «В случае утечки газа» →
Страница33
.
3.
Выполните аналогичные действия по отношению к
деталям, закрытым заглушкой.
Проверка форсунок конфорок плиты
Проверьте герметичность каждой форсунки.
1.
Откройте газовый кран.
2.
Для проверки закройте отверстие форсунки паль-
цем или специальным приспособлением.
3.
Нанесите на форсунку специальную пену.
4.
Нажмите ручку регулировки горелки и поверните
против часовой стрелки. Это активирует подачу га-
за в форсунку.
a Если на покрытом пеной участке заметно разбрыз-
гивание пены и пузырьки, указывающие на утечку
газа, следуйте указаниям, приведенным в гла-
ве «В случае утечки газа» →
Страница33
.
Проверка байпасных жиклёров
Проверьте герметичность каждого байпасного жи-
клёра.
1.
Откройте газовый кран.
2.
Для проверки закройте отверстие форсунки паль-
цем или специальным приспособлением.
3.
Нанесите специальную пену на байпасный жиклёр
проверяемой горелки.
4.
Нажмите ручку крана и поверните против часовой
стрелки. Это активирует подачу газа в форсунку.
a Если на покрытом пеной участке заметно разбрыз-
гивание пены и пузырьки, указывающие на утечку
газа, следуйте указаниям, приведенным в гла-
ве «В случае утечки газа» →
Страница33
.
