16
6100.00.0.000 РЭ [91]
5.17 ХОЗШКАФЧИК
●● В нижней части плиты расположен хозшкафчик, предназначенный для
хранения кухонной посуды и принадлежностей.
●● В зависимости от исполнения плиты хозшкафчик может быть с откидной
дверцей или выдвижным ящиком.

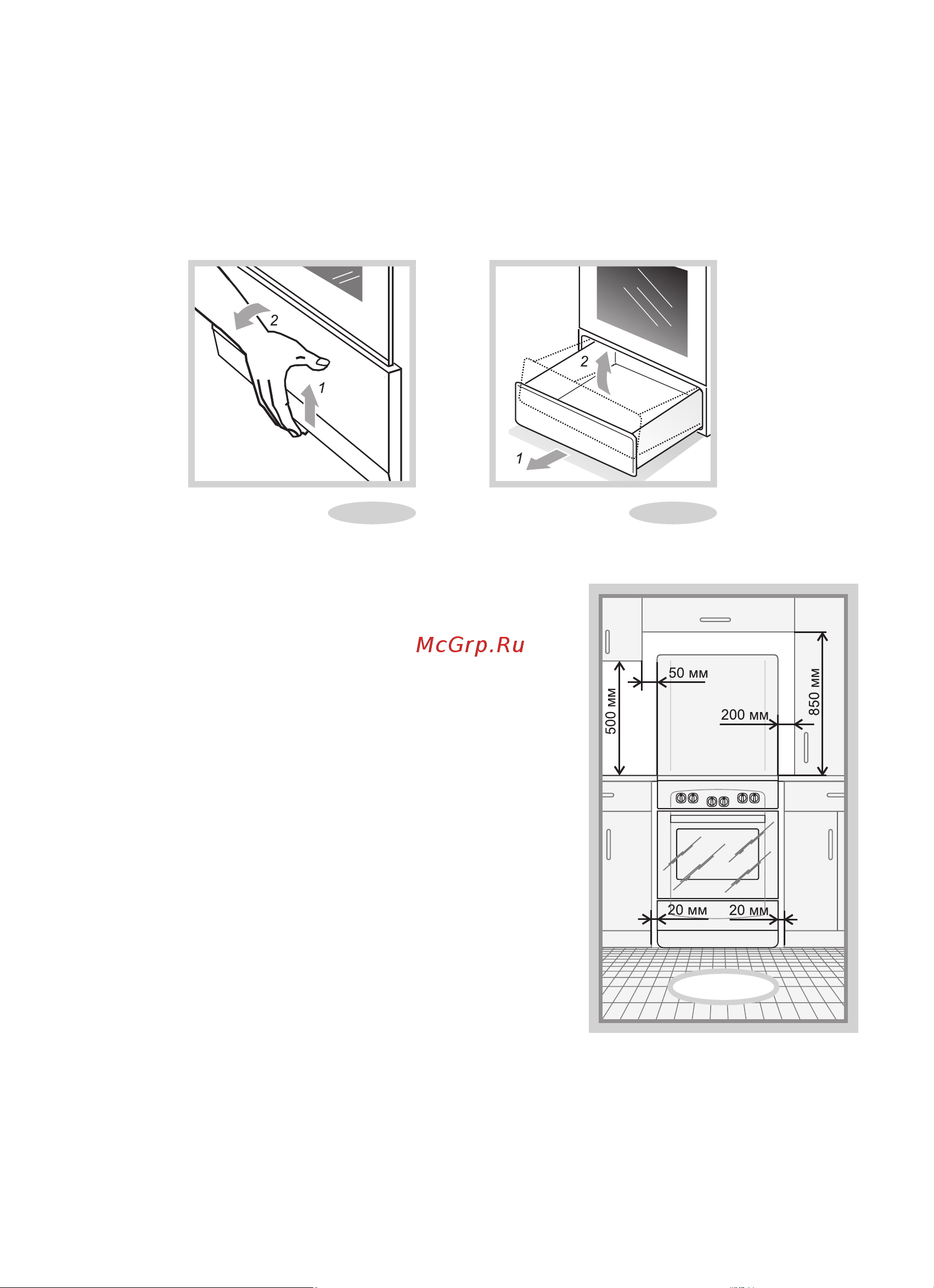

●● Чтобы открыть дверцу, ее нужно приподнять вверх и наклонить на себя (рис.12).
●● Как достать ящик, показано на рис. 13.
Рис.13
Рис.12
6 УСТАНОВКА
●●
ЗАПРЕЩАЕТСЯ ПЛИТУ
ПЕРЕНОСИТЬ ЗА
РУЧКУ ДВЕРЦЫ ДУХОВКИ.
●● ВНИМАНИЕ! ПОЛИЭТИЛЕНОВУЮ ПЛЕНКУ (ПРИ
НАЛИЧИИ), ПРЕДОХРАНЯЮЩУЮ ЛИЦЕВЫЕ
ДЕТАЛИ, РЕКЛАМНЫЕ НАКЛЕЙКИ ПЕРЕД
ИСПОЛЬЗОВАНИЕМ ПЛИТЫ НЕОБХОДИМО
УДАЛИТЬ!
●● Плита предназначена для установки на полу.
Установка плиты на подставку не допускается.
●● Плиту нельзя устанавливать за декоративной
дверцей во избежание перегрева.
●● Минимальные расстояния, которые необходимо
выдержать при установке плиты, показаны на
рис.14. Задняя стенка варочной панели плиты
должна отстоять от поверхности стены не менее
чем на 50 мм.
●● Уровень варочной панели плиты должен быть не
ниже уровня столешницы.
●● Мебель, расположенная рядом с плитой, должна
быть термостойкой и выдерживать температуру
не менее 100 ºС.
●● Кухонные полотенца, шторы и т.п. должны
находиться на безопасном расстоянии,
исключающем их воспламенение.
●● Стена в месте установки плиты должна быть выполнена из негорючего материала.
●● Перед установкой плиты вверните регулировочные ножки. В плитах модели 6700 ножки
устанавливаются в отверстия основания плиты и закрепляются гайками с помощью ключа
(S=13 мм).
●● Регулировку плиты по горизонтали производите широкой отверткой, вращая ножки
внутри хозшкафчика. В плитах модели 6700 регулировка производится вручную
вращением корпуса ножки.
Рис.14
