Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-●

при помощи ключа выкрутить и заменить сопло

(рис.19). Если доступ затруднен, нужно:

-●

вывернуть винт крепления жарочной горелки;

-●

снять горелку с корпуса, чтобы обеспечить доступ к

соплу;

-●

торцевым гаечным ключом (S = 8 мм) выкрутить и

заменить сопло;

-●

сборку произвести в обратной последовательности.

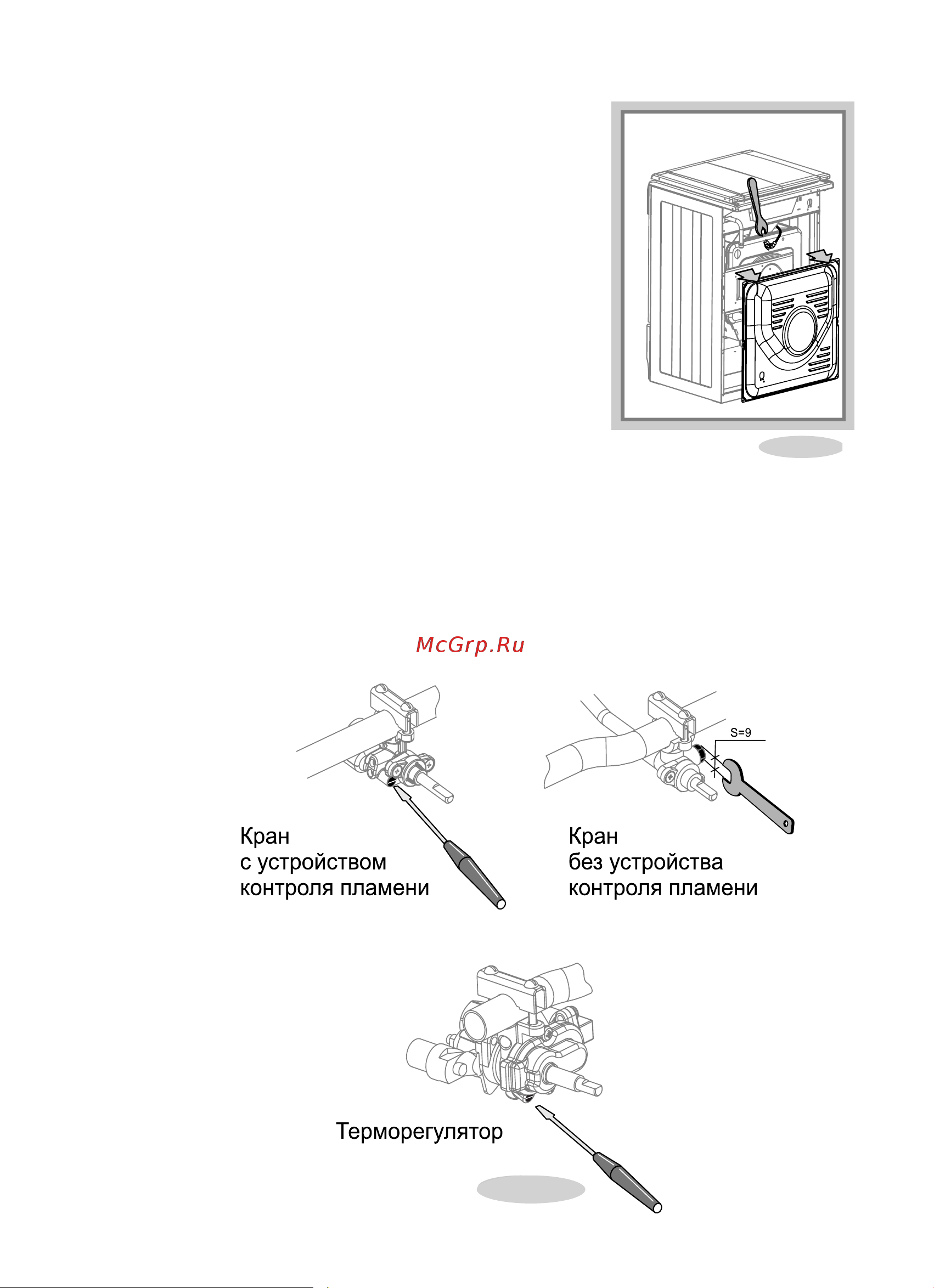

Регулировка винтов малого расхода (ВМР)

терморегулятора и кранов с устройством контроля

пламени варочной панели и духовки

●

При переводе плиты на другой вид газа после

замены сопел горелок необходимо отрегулировать

ВМР. Для этого необходимо зажечь горелку (для

духовки c терморегулятором - закрыть дверцу

и прогреть духовку в течение 15...20 минут).

Перевести ручку крана в положение «малое пламя»,

снять ручки, воротники, панель и отверткой, вращая ВМР, добиться минимального,

но устойчивого пламени горелки (длина пламени должна составлять 4…6 мм) (рис.19).

Правильность настройки проверяется быстрым поворотом ручки крана из положения

«максимальное пламя» в положение «малое пламя». Пламя при этом не должно

гаснуть.

Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени

горелок варочной панели

-● При переводе плиты на другой вид газа необходимо снять ручки кранов, воротники и панель;

-● с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до

упора (рис.20).

Рис.19

Рис.20
