19
6100.00.0.000 РЭ [91]
7.2 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ
СЕТИ
●●
ВНИМАНИЕ! ПЛИТА ВЫПОЛНЕНА ПО I КЛАССУ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ И ДОЛЖНА ПОДКЛЮЧАТЬСЯ К ДВУХПОЛЮСНОЙ
РОЗЕТКЕ С ЗАЗЕМЛЯЮЩИМ КОНТАКТОМ!
●● Вилка и сетевой шнур после установки плиты должны быть доступны для обеспечения
возможности отключения и не должны подвергаться нагреву.
●● Не допускается размещать плиту так, чтобы розетка находилась над варочной панелью.
●● ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ ЕГО ЗАМЕНУ ВО ИЗБЕЖАНИЕ ОПАСНОСТИ
ДОЛЖНЫ ПРОИЗВОДИТЬ ИЗГОТОВИТЕЛЬ, СЕРВИСНАЯ СЛУЖБА ИЛИ ПОДОБНЫЙ
КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.
7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ
СЛУЖБАМ
Регулировка для различных видов газа
● Если произведена регулировка плиты на другой вид
газа, мастер обязан сделать соответствующую отметку
в талоне установки и в маркировке плиты.
●
Мастер обязан проверить герметичность плиты в
соответствии с технологическими инструкциями
газоснабжающей организации.
● Перенастройка плиты на другой вид газа согласно
таблицы 1 производится:
-● заменой сопел горелок варочной панели и духовки;
-● регулировкой винтов малого расхода (ВМР), для плиты,
оснащенной терморегулятором, кранами с устройством
контроля пламени горелок духовки и варочной панели
или заменой ВМР для плит с кранами без устройства
контроля пламени.

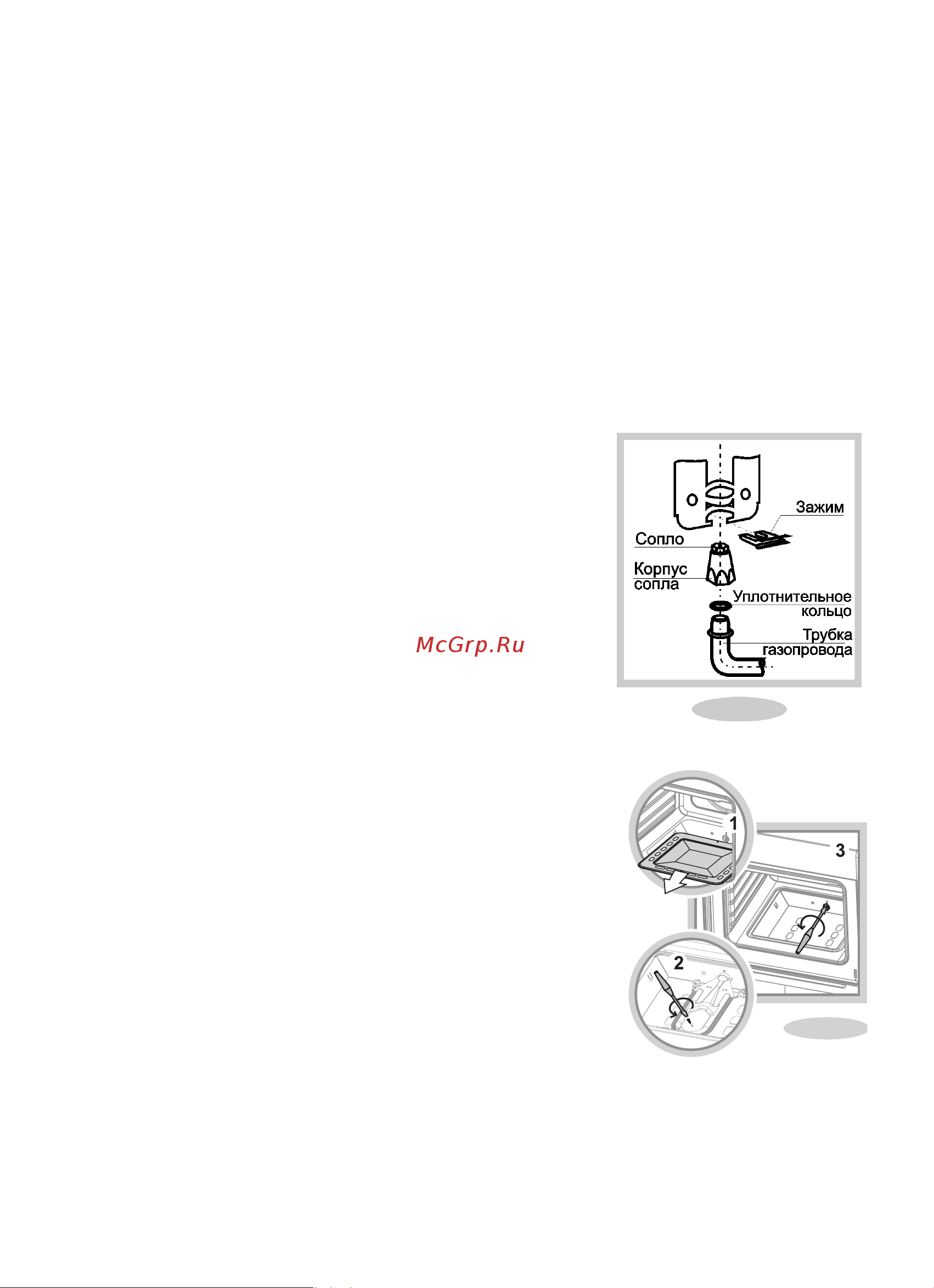

Замена сопла горелки варочной панели
●
Для замены сопла в горелке “GEFEST 4” (рис.17):
-●
cнять решетку и горелки;
-●
отвернуть крепежные винты и поднять варочную
панель;
-●
сжать и достать зажим, затем снять корпус сопла с
трубы газопровода;
-●
вывернуть сопло и заменить на новое;
-● сборку произвести в обратной последовательности.
● ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ
С ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬСЯ В КОРПУСЕ
СОПЛА.
Для замены сопла в горелке SABAF, SomiPress,
GEFEST 5; 6; 6.1 необходимо:
-●
снять решетку;
-●
снять с горелки шляпку со смесителем;
-●
торцевым гаечным ключом (S=7 мм, для GEFEST 5
S=8 мм) выкрутить и заменить сопло;
-●
сборку произвести в обратной последовательности.
Замена сопла горелки духовки (рис.18)
-●
Снять дно духовки;
-●
вывернуть винт крепления горелки;
-●
снять горелку с корпуса;
-●
торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло;
-●
сборку произвести в обратной последовательности.
Рис.17
Рис.18
