Gefest 6100-01 0300 [9/32] Панель управления
![Gefest 6100-01 0300 [9/32] Панель управления](/views2/2026818/page9/bg9.png)
7
6100.00.0.000 РЭ [91]
1. Ручки кранов горелок варочной панели.
2. Ручка крана основной горелки духовки.
3. Ручка терморегулятора основной горелки духовки и гриля.
4. Кнопка электророзжига.
5. Кнопка включения освещения духовки.
6. Кнопка включения освещения духовки и привода вертела. В плите, оборудованной
вертелом, одновременно с освещением включается привод вертела.
7. Ручка таймера механического.
8. Таймер электронный.

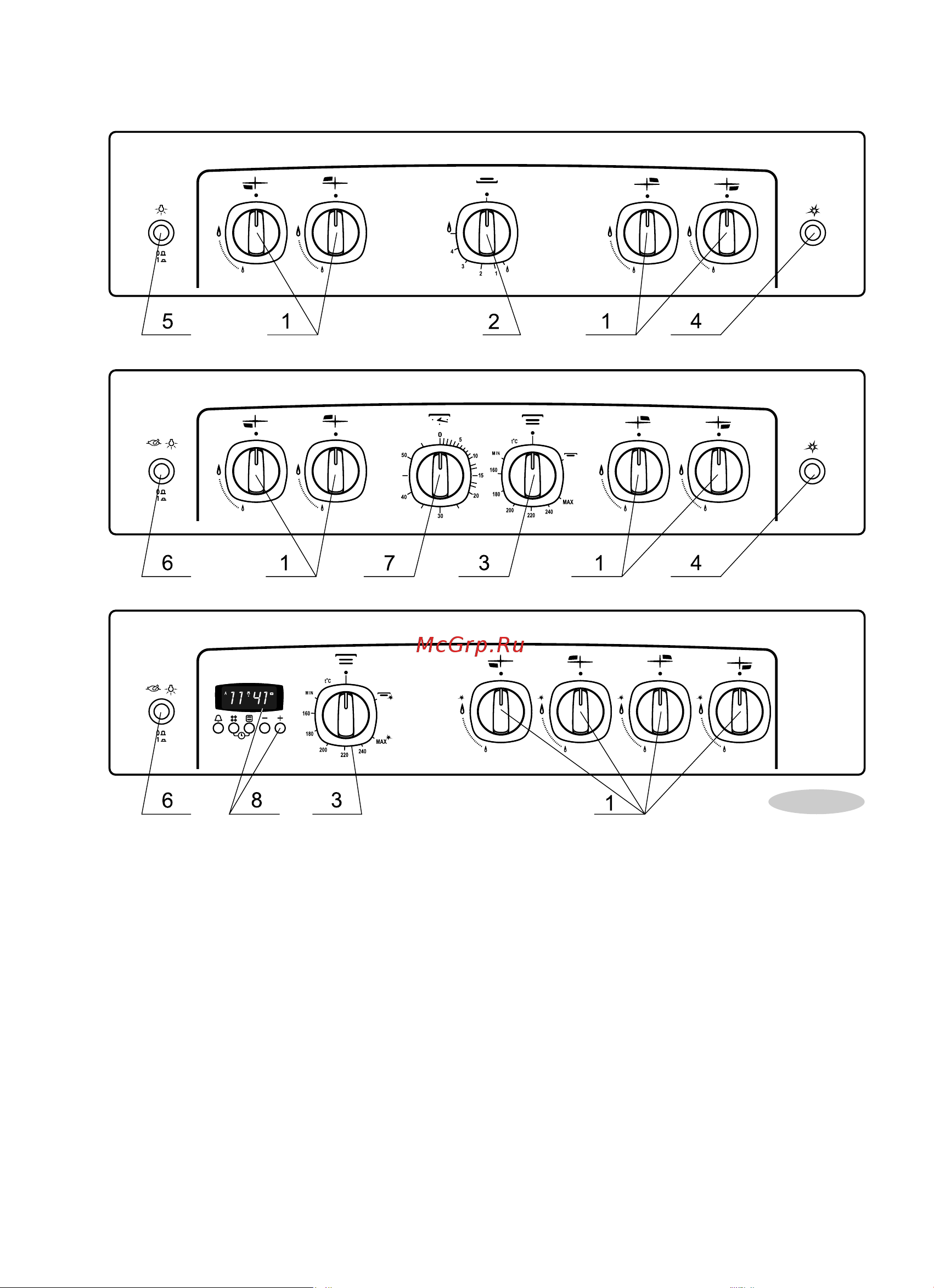

5.2 ПАНЕЛЬ УПРАВЛЕНИЯ
Рис. 2
