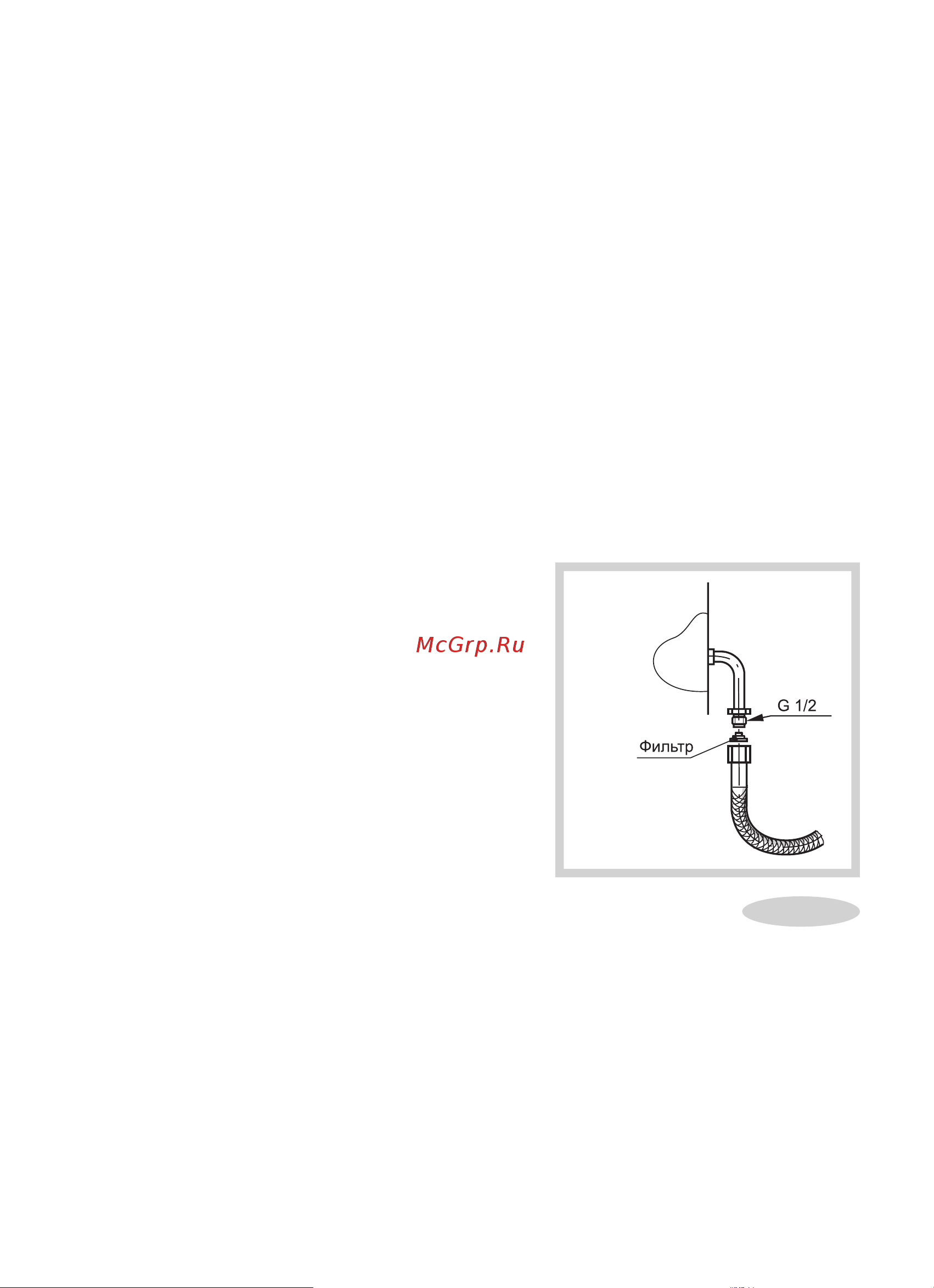

Рис. 16
7.1 ПОДСОЕДИНЕНИЕ К ГАЗОВОЙ СЕТИ ИЛИ
БАЛЛОНУ
●● Подсоединение плиты к газовой сети или баллону должно быть выполнено при помощи
гибкого шланга согласно действующим в Вашем регионе нормативным документам в
области газоснабжения и безопасности.
●● ПЕРЕД ПОДКЛЮЧЕНИЕМ ПРОВЕРИТЬ, СООТВЕТСТВУЮТ ЛИ УСЛОВИЯ
ПОДКЛЮЧЕНИЯ (ВИД ГАЗА И ДАВЛЕНИЕ ГАЗА) НАСТРОЙКЕ ПРИБОРА.
●● При подсоединении плиты к баллону необходимо применять газовый редуктор.
●● Если давление природного газа в подводящей сети превышает максимально допустимое
значение, необходимо установить газовый редуктор, понижающий давление до
положенной величины.
●● ВНИМАНИЕ! ПРИ ПОДСОЕДИНЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ ГИБКИМ
ТОКОПРОВОДЯЩИМ ШЛАНГОМ (СТАЛЬНЫМ ИЛИ В СТАЛЬНОЙ ОПЛЕТКЕ И Т.П.)
СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ ИЗОЛИРУЮЩУЮ ВСТАВКУ. ВСТАВКА
УСТАНАВЛИВАЕТСЯ НА ВНУТРИКВАРТИРНОМ ГАЗОПРОВОДЕ ПОСЛЕ КРАНА.
ПРИ ПОДСОЕДИНЕНИИ ПЛИТЫ К ГАЗОВОЙ СЕТИ ГИБКИМ НЕТОКОПРОВОДЯЩИМ
ШЛАНГОМ (РЕЗИНОВЫМ) ПРИМЕНЕНИЕ СПЕЦИАЛЬНОЙ ИЗОЛИРУЮЩЕЙ ВСТАВКИ
НЕ ТРЕБУЕТСЯ.
●● Гибкий присоединительный шланг, специальная изолирующая вставка и регулятор
давления газа в комплект поставки не входят и приобретаются через торговую сеть.
●● При подсоединении должны быть соблюдены следующие требования к гибкому
присоединительному шлангу:
-● характеристики и длина должны соответствовать
действующим в Вашем регионе ТНПА;
-● наличие документа, указывающего дату
изготовления и срок службы;
-● длина должна быть достаточной для
подключения;
-● доступность для осмотра по всей длине;
-● расположение вне зоны горячего воздуха
дымохода;
-● исключение касания дымохода;
-● исключение пережимов, образования петель,
отсутствие сильных изгибов и растягивающих
усилий;
-● отсутствие касания подвижных объектов и
предметов с острыми кромками;
-● при наличии повреждения, шланг должен
заменяться целиком, ремонт недопустим.
●● ЗАПРЕЩАЕТСЯ ПРОВЕРЯТЬ
ГЕРМЕТИЧНОСТЬ СОЕДИНЕНИЙ И ИСКАТЬ
УТЕЧКИ ГАЗА С ПОМОЩЬЮ СПИЧЕК И
ДРУГОГО ОТКРЫТОГО ОГНЯ!
