55
ENGLISH TECHNICAL PASSPORT
Built -in cooker
(7) Model: ICO 402
1
4
3
5
2
Control Panel
12
34
56 78
(8) Model: ICS 604/ICS 604 C/ICS 604 Gr/ICS 604 W/ ICS 608
1. 1300W booster 1500W Cooking Zone
2. 2000W booster 2200W Cooking Zone
3. 1300W booster 1500W Cooking Zone
4. Glass plate
5. Control panel
1. Booster function control button
2. Cooking Zone selection button
3. Heating level/Timer “+” button
4. Child Lock control button
5. Stop & Go control button
6. Timer control button
7. Heating level/Timer “-” button
8. ON/OFF button
1. 1500W booster 2000W Cooking Zone
2. 2000W booster 3000W Cooking Zone
3. 2000W booster 3000W Cooking Zone
4. 1500W booster 2000W Cooking Zone
5. Glass plate
6. Control panel
Control Panel
1. Booster function control button
2. Cooking Zone selection button
3. Child Lock control button
4. Stop & Go control button
5. Timer control button
6. Heating level/Timer slider control
7. ON/OFF button

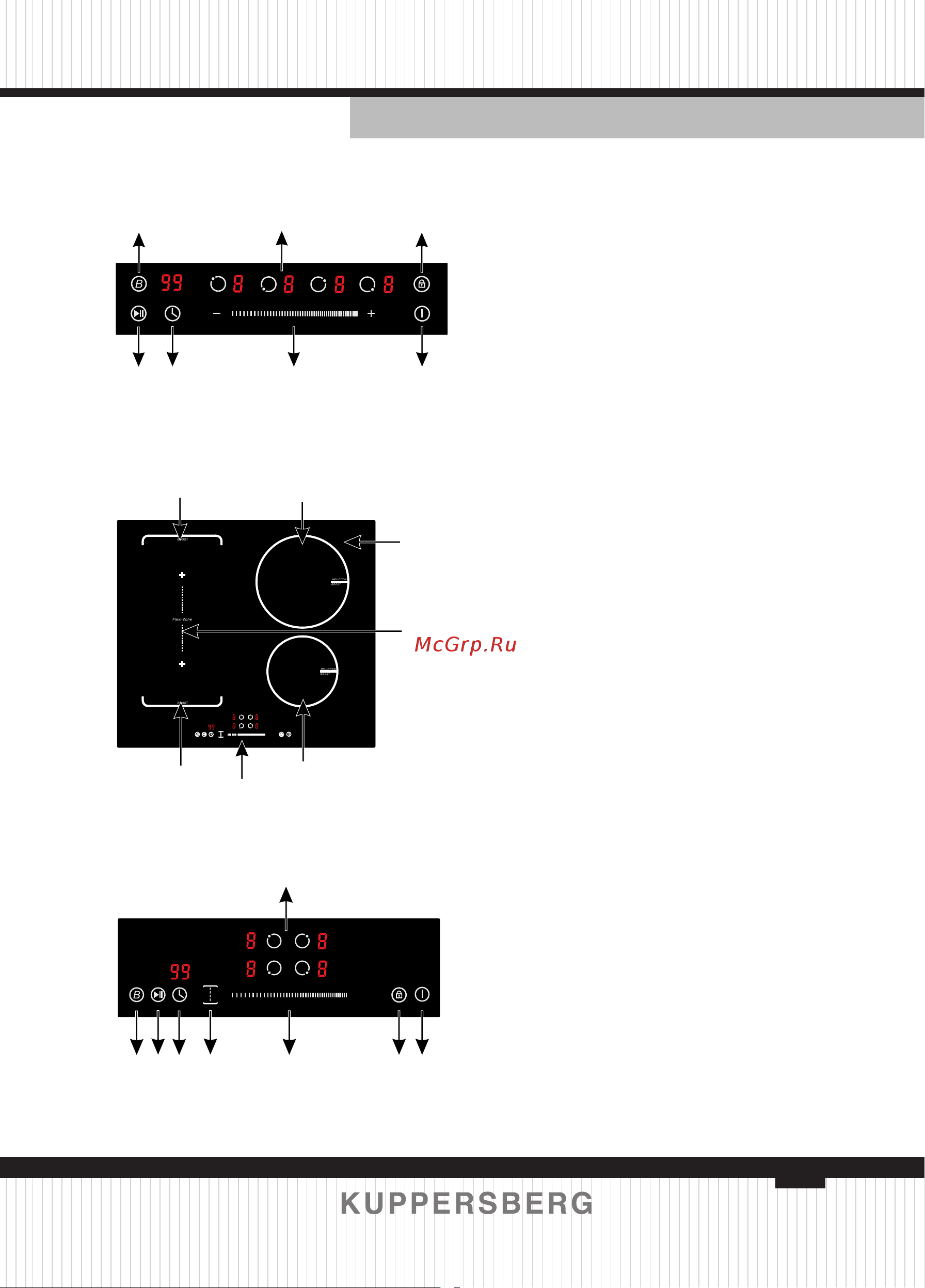

(9) Model: ICS 614/ICS 614 C/ICS 614 Gr/ICS 614 W
1. 1500W booster 2000W Cooking Zone
2. 2000W booster 2600W Cooking Zone
3. 3000W booster 3600W Flexi area-
Left
4. 2000W booster 3000W Cooking Zone
5. 1500W booster 2000W Cooking Zone
6. Glass plate
7. Control panel
Control Panel
1. Cooking Zone selection button
2. Booster function control button
3. Stop & Go control button
4. Timer control button
5. Left Flexi zone control button
6. Heating level/Timer slider control
7. Child Lock control button
8. ON/OFF button
1
2
3
4
5
6 7
1
4
5
7
3
6
2
1
2
3
4
5
6 7 8
