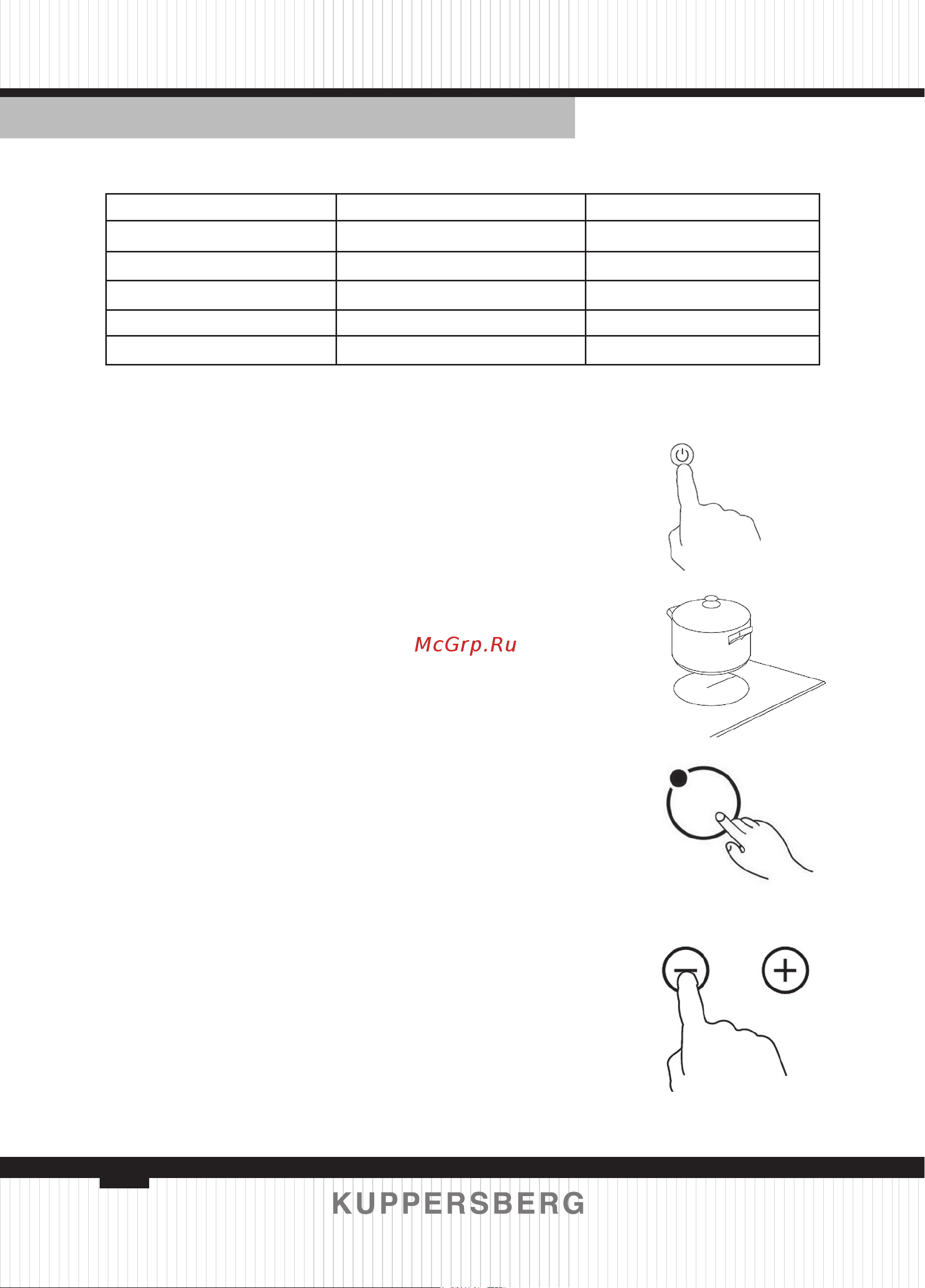

TECHNICAL PASSPORT ENGLISH
Built -in cooker
Base diameter of the pots
Cooking zone Minimum (mm) Maximum (mm)
160mm 140 160
180mm 140 180
210mm 160 210
280mm 230 280
Flexible zones 200 400 x 200
USING yOUR HOB
To start cooking
1. After the hob be connected to electricity and power
on. Press and hold the ON/OFF
control button for about
3 seconds till you hear a “beep” to turn the hob on. Now the
hob enters into Standby mode, all heat setting indicators and
Timer setting indicators shows “-”
2. Place a suitable pan on the cooking zone that you wish
to use.
 Make sure the bottom of the pan and the surface of
the cooking zone are clean and dry.
3. Touching the heating zone selection control button
to select and active the cooking zone you wish to use.
The heat setting indicator of the selected zone will ash
when be active.
4. Then set heating level of cooking zone
1) Touch control models:
 Set heat setting by touching the
or
button.
 If press and hold either of the two buttons, the
value will adjust down or up rapidly, from 0 to 9 in circle.
2) Slider Touch control models:
 For the model with a touch slider control, you can
adjust heat setting by touching the slider control.
Notes:
1. After connect to electricity, when power on, the buzzer of hob beeps once, all
indicators light up for 1 second then go out.
2. When the hob in Standby mode, if there is no practice within 1 minute, the
electric hob will auto turn off, with buzzer beeps once.
3. To turn on hob, press the ON/OFF control button and hold on for about 3
seconds; To turn it off, just need to press ON/OFF button again.
4. You can modify the heat setting at any time during cooking.
5.The default setting of power level is 5, and power level can be adjusted from 0
to 9. The heating element will turn off under power level 0, with indicator shows “-”
6. The heat setting indicator of the selected zone will ash when adjusting.
After adjusting, the number in indicator will ash for 5 seconds and then stop ash,
then the setting be conrmed.
To turn off hob
1. Touch heating zone selection control button, then turn
the cooking zone off by adjust heat setting to 0 level,
which indicator shows“-“.
2. You can also turn the whole hob off by touching the
ON/OFF control button.
Note: The Timer/Minute Reminder setting will be canceled if hob be turn off.
Note: If there is power cut off during cooking, all programmer setting will be
cancelled, you need to reset the programmer again.
Note: The cooling fan of induction hob will remain on for about 1 minute after
the hob be turned off.
Beware of hot surfaces
After turn off, the letter ”H” will show in the power setting indicator which
cooking zone is hot to touch. It will disappear when the surface has cooled down to
