УСТАНОВИТЬ В РЕЖИМЕ ФИЛЬТРАЦИИ:

ЭТО ВАЖНО: Устройство должно быть установлено на высоте не менее 650 мм от

поверхности электроплиты и не менее 750 мм от поверхности газоэлектрической плиты..

УСТАНОВКА В РЕЖИМЕ ВОЗДУШНОЙ ВЕНТИЛЯЦИИ:

Перед установкой воздухозаборного устройства его необходимо установить для отвода

воздуха. Для этого используйте трубу, входящую в комплект поставки. Обратите особое внимание

на то, чтобы избежать более одного изгиба (изгиба), а также острых углов (изгиба) в процессе

прокладки трубопровода (максимальный угол изгиба: 90°). Не допускайте резких изменений

(изменения формы) поперечного сечения трубы. (рис. 3)

Установите пластину реверсивного клапана в опорные отверстия короткой трубы

воздухозаборника так, чтобы обе пластины клапана легко открывались и независимо возвращались

в закрытое положение.

Установите специальную трубу в опорные отверстия воздухозаборного устройства (с обеих

сторон)!

Используйте специальное удобное для вас отверстие для подключения к электричеству!

Настенный монтаж: перед установкой убедитесь, что выбранная вами стена может выдержать

вес этого воздухозаборного устройства. Отметьте на стене вертикальную линию относительно плиты.

Определите положение отверстия для выхода воздуха: оно может быть в стене или потолке, в

зависимости от ваших предпочтений, но должно находиться на одной вертикальной линии с

воздухозаборным устройством. Отметьте положение отверстия для выпуска воздуха на стене и

просверлите отверстие (диаметром 125 мм). Выполнить дымоход (трубу) согласно указанным выше

рекомендациям. Закрепить устройство воздухозаборника. Отметьте положение 4 отверстий.

Просверлите 4 отверстия и установите 4 дюбеля из комплекта поставки. Выньте 2 винта из комплекта

поставки и установите их в верхние анкеры, но не затягивайте до конца. Подвесьте воздухозаборное

устройство на 2 винта. Полностью затяните 2 винта. Затем установите и затяните 2 нижних винта, чтобы

завершить установку. На выходе воздуха из аппарата установить передаточное устройство для

сужения канала (при необходимости входит в комплект поставки). Присоедините дымоход (трубу) к

передаточному устройству. Установите и закрепите кусок облицовки дымохода (трубы) с помощью

кронштейна. Подключить к электрической сети.

Также обратите внимание, что угольные фильтры не обязательно использовать в режиме

сквозняка; если они установлены, удалите их. Для этого поверните эти фильтры против часовой

стрелки до конца, снимите фильтры с корпуса вентилятора воздухозаборника. Не применяйте

чрезмерную силу, так как это может привести к поломке устройства.

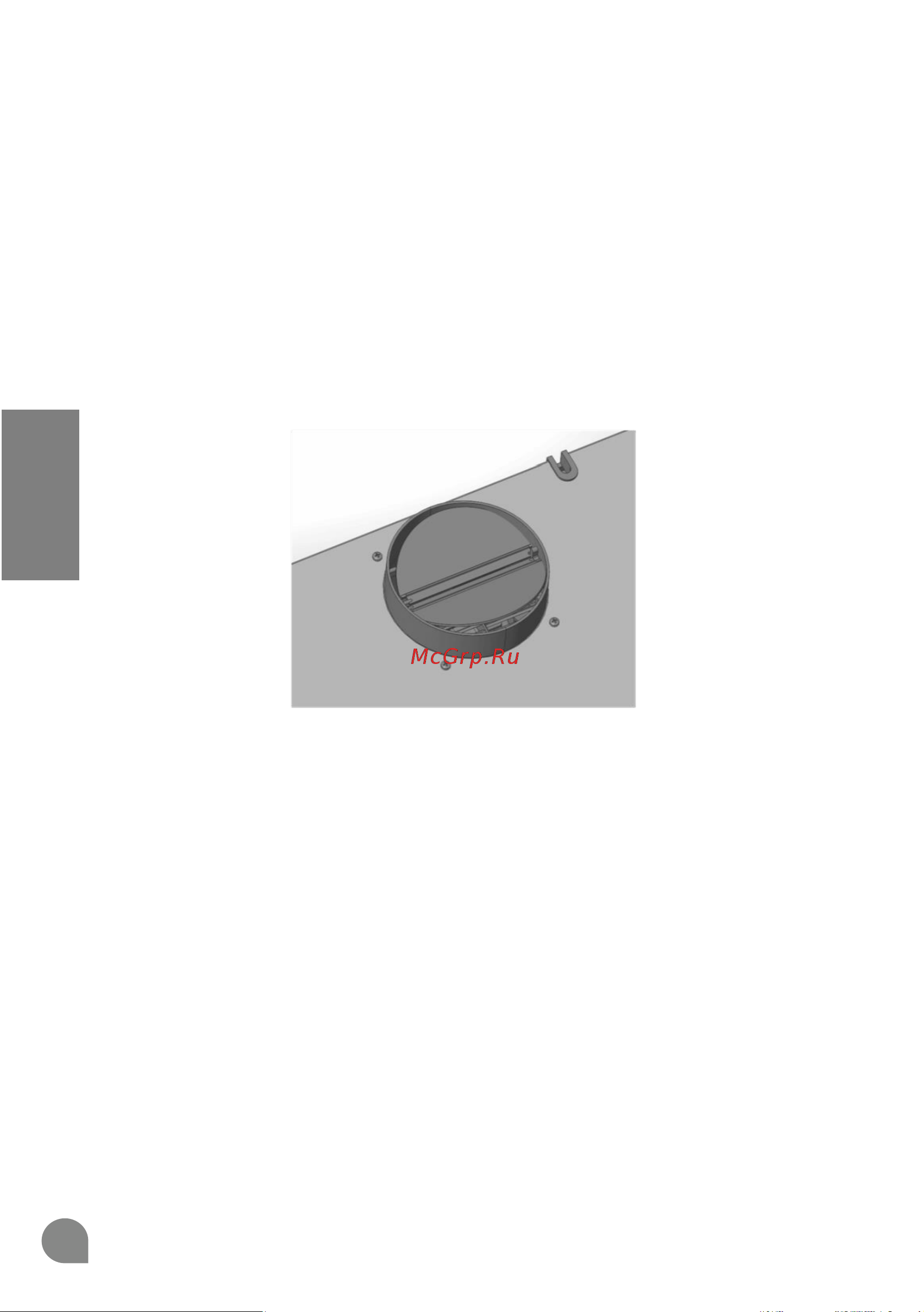

Рисунок 3
