Magyar | 105
Munkavégzés az ingamozgás reteszelésével
Az ingamozgás reteszelésével végzett munkákhoz tolja a
(3)be-/kikapcsolót a „ On “helyzetbe. A (9)ingamozgás
reteszelés kijelző piros színben világít és a lézervonalak fo-
lyamatosan lassú ütemben villognak.
Az ingamozgás reteszelésével végzett munkáknál a szintező
automatika ki van kapcsolva. A mérőműszert ekkor a kezé-
ben is tarthatja vagy egy ferde felületre is leteheti. A lézervo-
nalak már nem kerülnek szintezésre és nem szükségképpen
merőlegesek egymásra.
A mérőműszer pontosságának ellenőrzése
A pontosságot befolyásoló hatások
A legnagyobb befolyást a környezeti hőmérséklet gyakorolja
a pontosságra. A lézersugarat főleg a padló felett található
hőmérsékleti különbségek tudják kitéríteni.
Mivel a hőmérséklet különbségek a talaj közelében a legna-
gyobbak, a mérőműszert lehetőleg egy műszerállványra kell
felszerelni és a munkafelület közepére kell felállítani.
A külső hatásokon kívül a berendezésen belüli hatások (mint
például a műszer leesése vagy erős ütések) is okozhatnak a
méréseknél eltéréseket. Ezért minden munkakezdés előtt el-
lenőrizze a szintezési pontosságot.
Először mindig a vízszintes lézervonal magassági és szintezé-
si pontosságát és utána mindig a függőleges lézervonalak
szintezési pontosságát ellenőrizze.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghalad-
ja a legnagyobb megengedett eltérést, javíttassa meg egy
Bosch-vevőszolgálattal a mérőműszert.

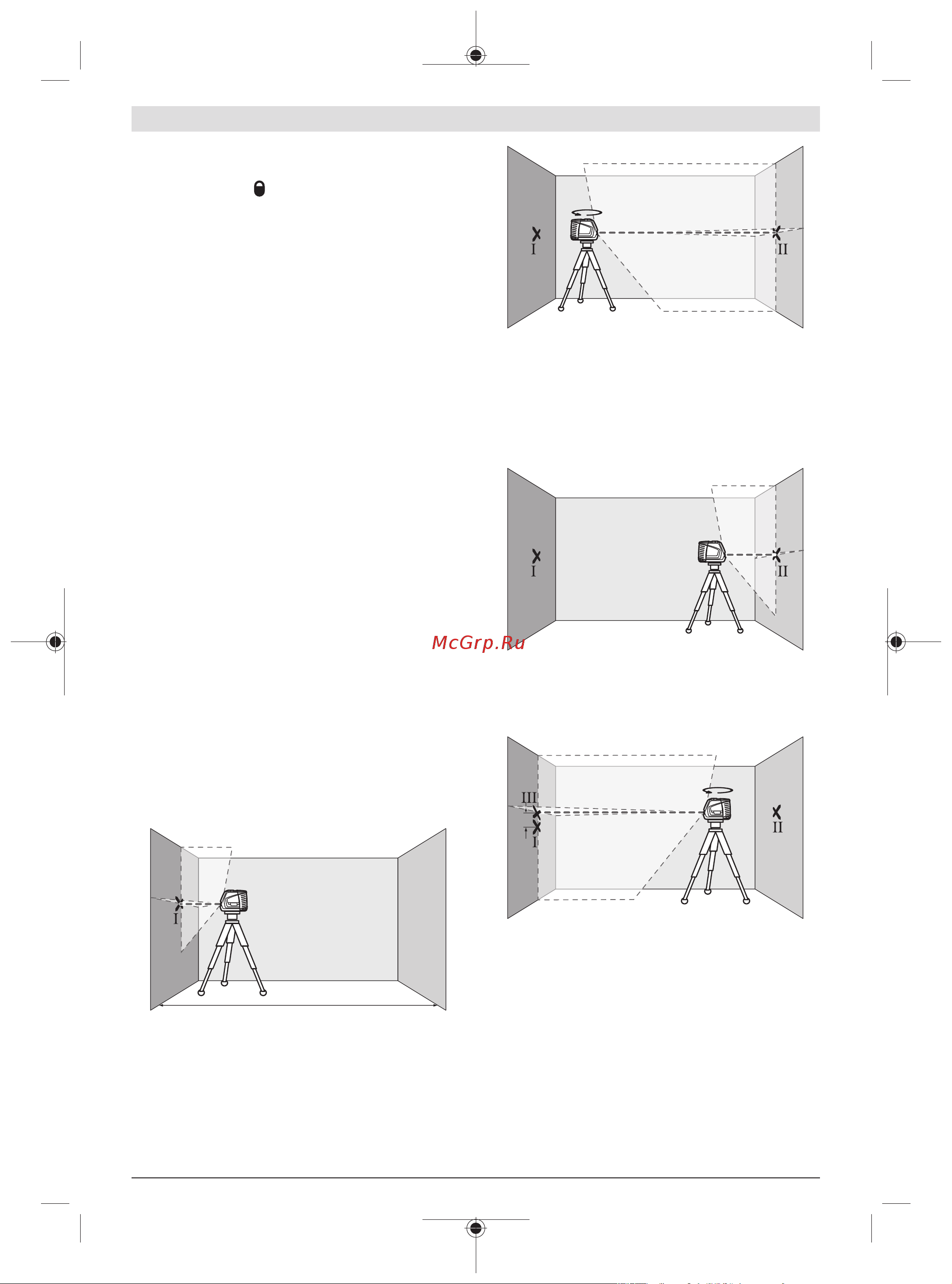

A vízszintes vonal magassági pontosságának ellenőrzése
Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd
talajú vagy padlójú mérési szakaszra szükség két fal (A és B)
között.
Szerelje fel a mérőműszert az Afal közelében egy tartóra,
illetve egy háromlábú műszerállványra, vagy helyezze egy
szilárd, sík alapra. Kapcsolja be a mérőműszert szintezési
automatikával és jelölje ki a keresztvonalas üzemet.
A
B
5 m
Irányítsa a lézert a közeli A falra és várja meg, amíg a mé-
rőműszer végrehajtja a szintezést. Jelölje meg annak a
pontnak a közepét, ahol a lézervonalak a falon keresztezik
egymást (. pont).
A
B
180°
Forgassa el a mérőműszert 180°-kal, várja meg, amíg a
mérőműszer végrehajtja a szintezést és jelölje meg a
szemben álló B falon a lézervonalak kereszteződési pont-
ját (. pont).
Helyezze el a mérőműszert – anélkül, hogy elforgatná – a
B fal közelébe, kapcsolja be és várja meg amíg az szinte-
zésre kerül.
A
B
Állítsa be úgy a mérőműszre magasságát (a műszeráll-
vány, vagy szükség esetén alátétek segítségével), hogy a
lézervonalak keresztezési pontja a B falon pontosan az
előbb megjelölt . pontra essen.
d
180°
A
B
Forgassa el 180°-kal a mérőműszert, anélkül, hogy a ma-
gasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy
a függőleges lézervonal pontosan a már megjelölt . pon-
ton haladjon át. Várja meg, amíg a mérőműszer végrehajt-
ja a szintezést és jelölje meg az A falon a lézervonalak ke-
reszteződési pontját (. pont).
A két megjelölt pont, és , különbsége azA falon, a d ér-
ték megadja a mérőműszer tényleges magassági eltéré-
sét.
Egy 2 × 5 m = 10m hosszúságú mérési szakaszon a legna-
gyobb megengedett eltérés:
10m× ±0,3mm/m = ±3mm. Az és pont közötti d kü-
lönbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.
Bosch Power Tools 1 609 92A 5TD | (01.07.2020)
