22 | Français

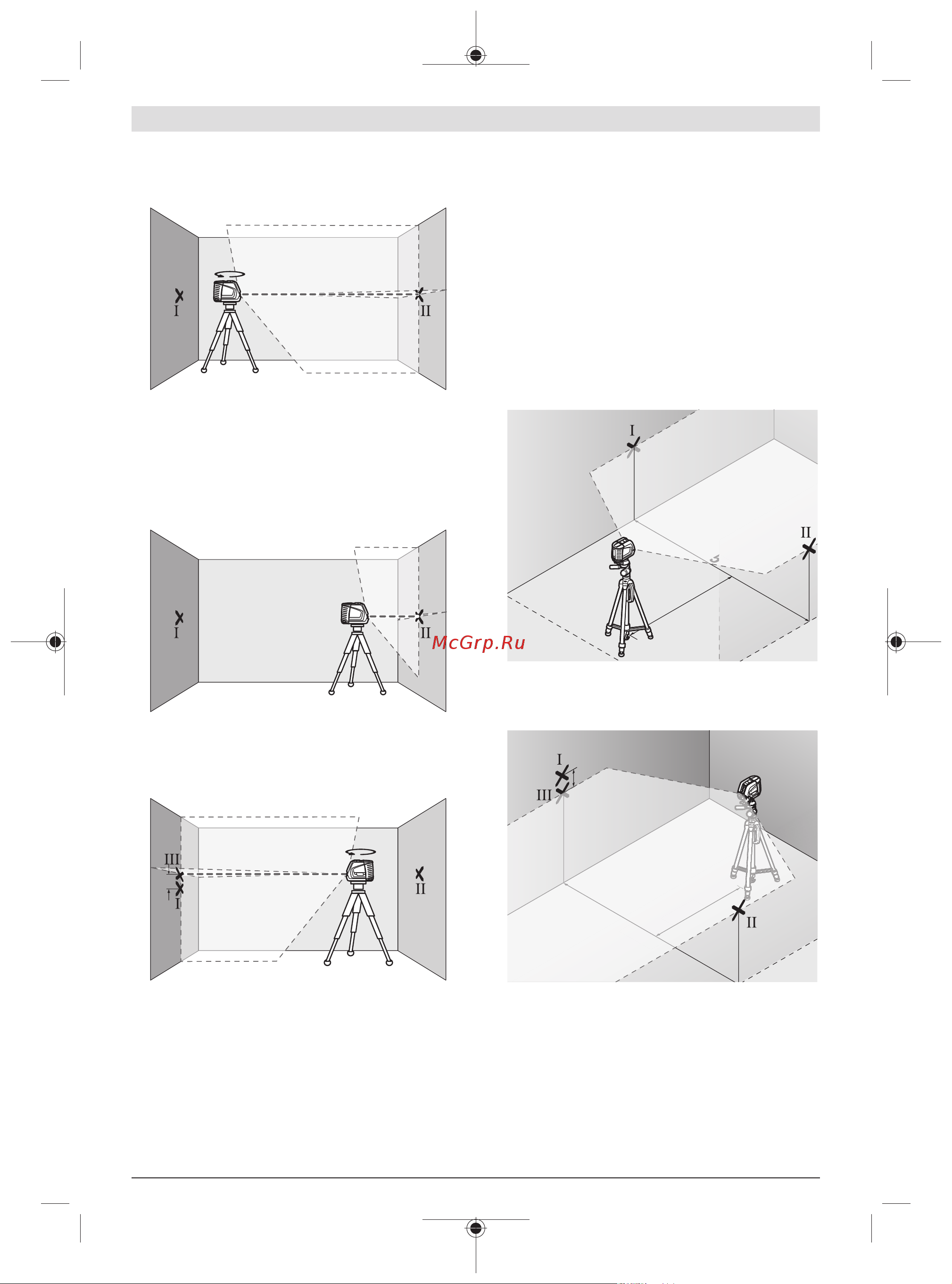

Dirigez le laser vers le mur le plus proche A et attendez
que l’appareil de mesure se mette à niveau. Marquez sur
le mur le point de croisement des lignes laser (point I).
A
B
180°
Tournez l’appareil de mesure de 180°, attendez que l’ap-
pareil de mesure se mette à niveau et marquez le point de
croisement des lignes laser sur le mur B d’en face
(pointII).
Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et attendez qu’il se mette à
niveau.
A
B
Ajustez la hauteur de l’appareil de mesure (à l’aide du tré-
pied ou, le cas échéant, avec des cales) de sorte que le
point de croisement des lignes laser coïncide sur le mur B
avec le point II marqué précédemment.
d
180°
A
B
Tournez l’appareil de mesure de 180° sans modifier la
hauteur. Orientez-le vers le mur A de sorte que la ligne la-
ser verticale passe par le point I marqué précédemment.
Attendez que l’appareil de mesure se mette à niveau et
marquez le point de croisement des lignes laser sur le mur
A (point III).
L’écart d entre les deux points I et III sur le mur A indique
l’écart de hauteur réel de l’appareil de mesure.
Pour une distance de mesure de 2×5m=10m, l’écart
maximal admissible est de :
10m×±0,3mm/m=±3mm. L’écart d entre les points et
ne doit par conséquent pas excéder 3 mm.
Contrôle de la précision de nivellement de la ligne
horizontale
Pour ce contrôle, vous avez besoin d’une distance dégagée
d’env. 5×5 m.
Montez l’appareil de mesure sur le support ou un trépied
à égale distance des mursA et B ou placez-le sur un sup-
port stable et plan. Mettez en marche l’appareil de me-
sure dans le mode avec nivellement automatique et sélec-
tionnez le mode horizontal. Laissez l’appareil de mesure
se mettre à niveau.
2,5 m
5,0 m
5,0 m
5,0 m
5,0 m
A
B
À une distance de 2,5m de l’appareil de mesure, mar-
quez sur les deux murs le milieu de la ligne laser (pointI
sur le murA et pointII sur le murB).
2,5 m
d
5,0 m
5,
0 m
A
B
Placez l’appareil de mesure tourné de 180° à une distance
de 5m et laissez-le se mettre à nouveau.
Ajustez la hauteur de ’appareil de mesure (à l’aide du tré-
pied ou, le cas échéant, avec des cales appropriées) de
sorte que le milieu de la ligne laser passe par le point II
tracé auparavant sur le mur B.
Marquez le milieu de la ligne laser sur le mur A (= point III,
disposé verticalement juste au-dessus ou au-dessous du
point I).
1 609 92A 5TD | (01.07.2020) Bosch Power Tools
