Español | 29
2,5 m
d
5,0 m
2,5 m
5,
0 m
A
B
– Coloque el aparato de medición girado en 180° a una dis-
tancia de 5m y deje que se nivele.
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que el
centro de la línea láser quede exactamente en el punto Ⅱ
marcado previamente en la pared B.
– Marque en la pared A el centro de la línea láser como pun-
toⅢ (verticalmente sobre o debajo del puntoⅠ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación real del aparato de medición de
la horizontal.
En un recorrido de medición de 2×5m=10m, la divergen-
cia máxima admisible asciende a:
10m×±0,3mm/m=±3mm. La diferencia d entre los pun-
tosⅠ y Ⅲ debe ascender por consiguiente a como máximo
3mm.
Comprobación de la exactitud de nivelación de la línea
vertical

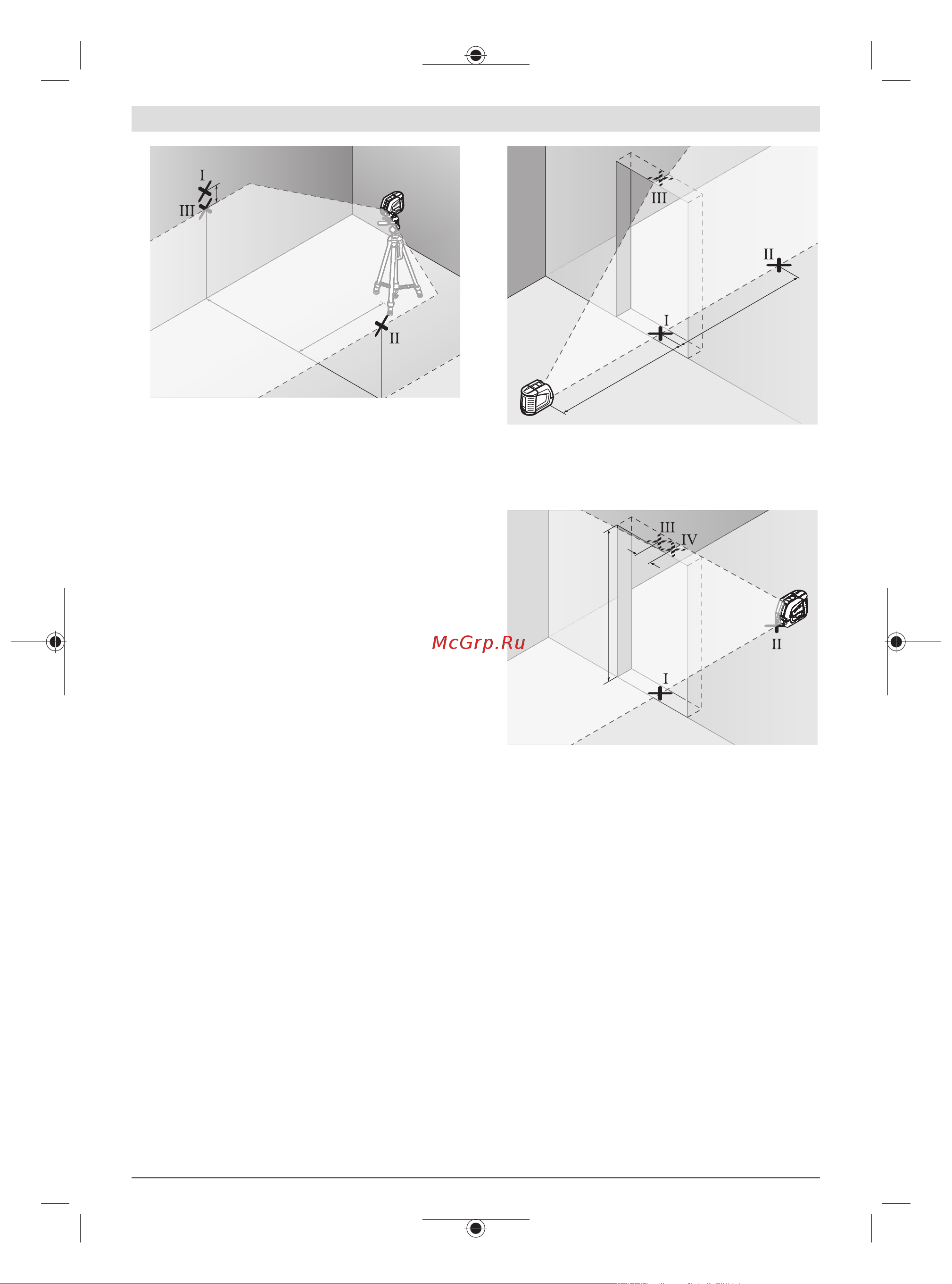

Para la comprobación se requiere el vano de una puerta, de-
biéndose disponer de un espacio mínimo antes y después
del mismo de 2,5 m sobre un firme consistente.
– Coloque el aparato de medición sobre un plano firme y
consistente (sin emplear un trípode) a una separación de
2,5m respecto al vano de la puerta. Conecte el aparato
de medición en el servicio con nivelación automática. Se-
leccione el modo de operación vertical y deje que se nive-
le el aparato de medición.
2,5 m
2,5 m
– Marque el centro de la línea láser vertical en el piso de la
abertura de puerta (punto Ⅰ), a 5 m de distancia al otro la-
do de la abertura de puerta (punto Ⅱ) así como en el mar-
gen superior de la abertura de puerta (punto Ⅲ).
2 m
d
– Coloque el aparato de medición en el otro lado de la aber-
tura de la puerta directamente detrás del punto Ⅱ. Deje
que se nivele el aparato de medición y alinee la línea láser
vertical de manera que su centro pase exactamente por
los puntosⅠ yⅡ.
– Marque el centro de la línea láser en el margen superior
de la abertura de puerta como punto Ⅳ.
– La diferencia d de ambos puntos Ⅲ y Ⅳ marcados es la
desviación de la vertical real del aparato de medición.
– Mida la altura del vano de la puerta.
Calcule la divergencia máxima admisible como sigue:
altura doble de la abertura de la puerta×0,3mm/m
Ejemplo: con una altura de la abertura de la puerta de 2m, la
divergencia máxima puede ascender a
2×2m×±0,3mm/m=±1,2mm. Por lo tanto, los puntos
Ⅲ y Ⅳ pueden estar a una distancia de 1,2mm como máxi-
mo.
Instrucciones para la operación
u Utilice siempre sólo el centro de la línea láser para
marcar. El ancho de la línea de láser cambia con la distan-
cia.
Bosch Power Tools 1 609 92A 5TD | (01.07.2020)
