Liebherr CNsff5703-20 001 [10/14] Перевешивание двери

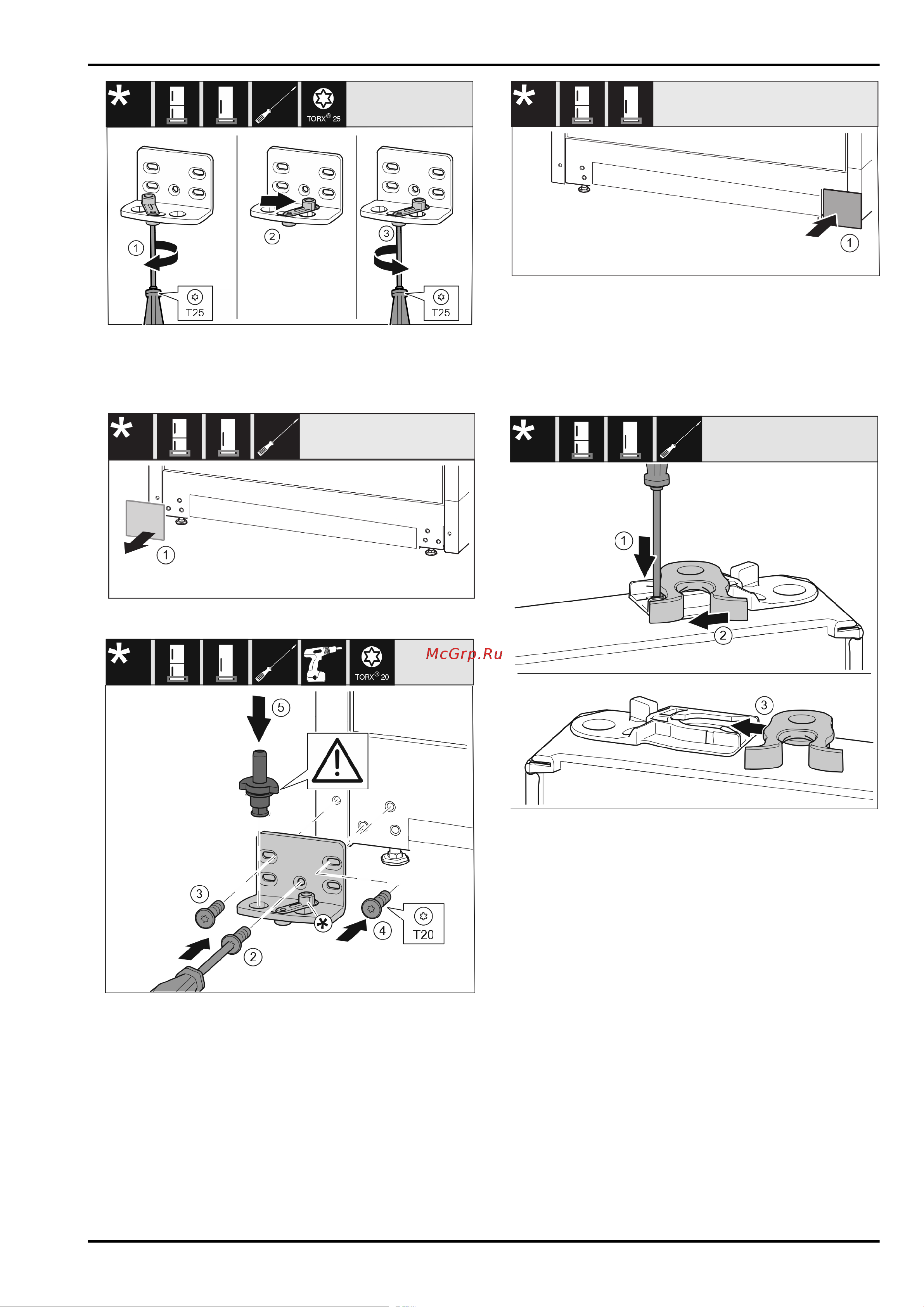

Fig. 13

Открутите винт отверткой Т25. Fig. 13 (1)

Приподнимите фиксатор двери и поверните в отвер‐

стии на 90° направо. Fig. 13 (2)

Затяните винт отверткой Т25. Fig. 13 (3)

Fig. 14

Снимите крышку. Fig. 14 (1)

Fig. 15

Установите опорный кронштейн с другой стороны и

прикрутите с помощью отвертки Т20. Начинайте с

винта 2 снизу в центре. Fig. 15 (2)

Затяните винты 3 и 4. Fig. 15 (3,4)

Установите опорный палец в сборе. При этом следите

за тем, чтобы выступ фиксатора был направлен назад.

Fig. 15 (5)

Fig. 16

Снова установите крышку с другой стороны. Fig. 16 (1)

13.6 Перестановка опорных деталей

двери

Нижняя дверь

Fig. 17

Нижняя сторона двери смотрит вверх: повернуть

дверь.

Нажмите шлицевой отверткой на накладку вниз.

Fig. 17 (1)

Выведите запорный крючок из направляющей.

Fig. 17 (2)

Вставьте запорный крючок в направляющую с другой

стороны. Fig. 17 (3)

Верхняя сторона двери смотрит вверх: повернуть

дверь.

Верхняя дверь

Перевешивание двери
