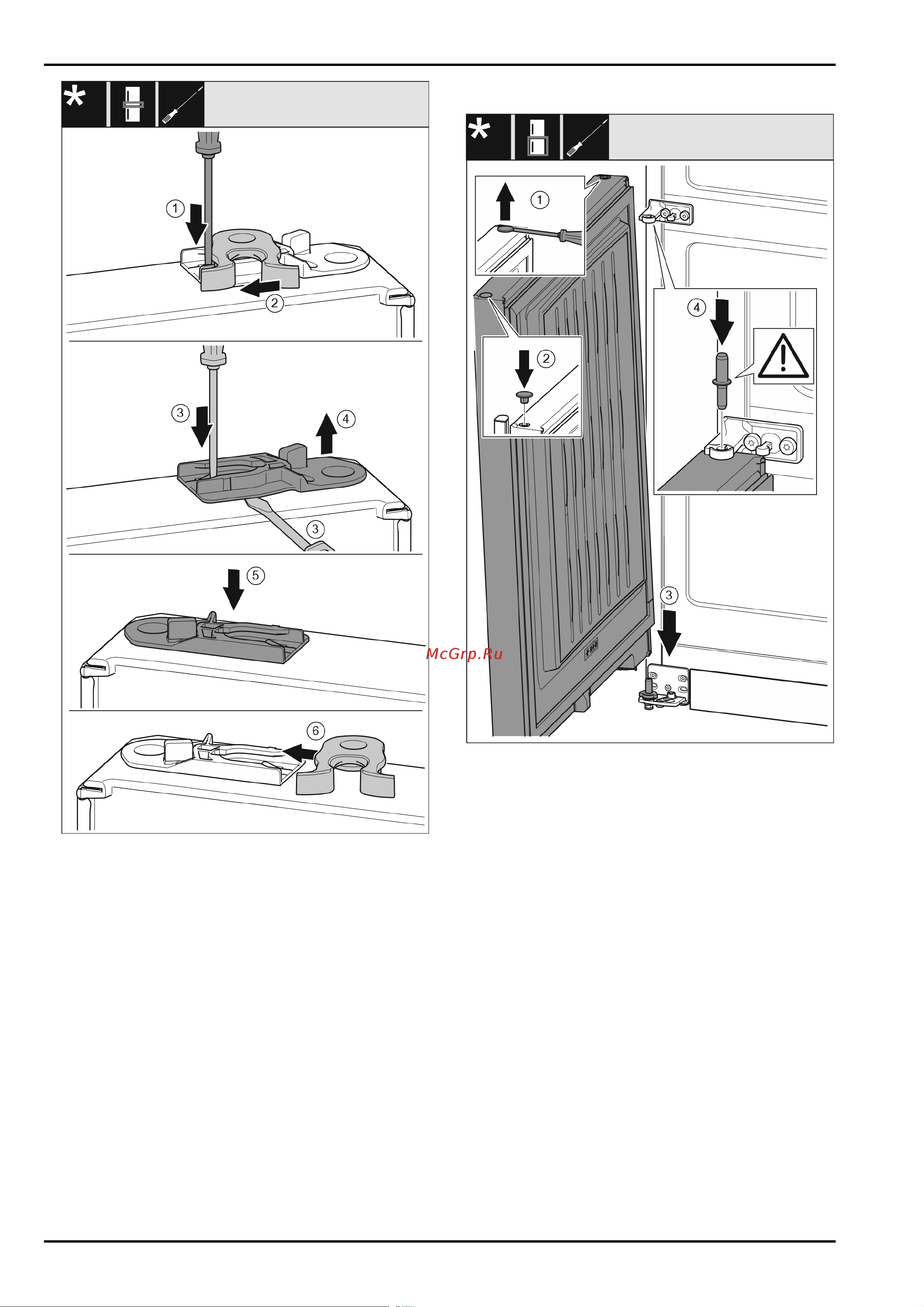

Fig. 18

Нижняя сторона двери смотрит вверх: повернуть

дверь.

Нажмите шлицевой отверткой на накладку вниз.

Fig. 18 (1)

Выведите запорный крючок из направляющей.

Fig. 18 (2)

Извлеките направляющее гнездо: Нажмите на

накладку шлицевой отверткой и одновременно пере‐

местите ее при помощи шлицевой отвертки под

направляющее гнездо. Fig. 18 (3, 4)

Входящее в комплект поставки направляющее гнездо

вставьте на другой стороне корпуса. Fig. 18 (5)

Запорный крючок вставьте в направляющую. Fig. 18 (6)

Верхняя сторона двери смотрит вверх: повернуть

дверь.

13.7 Монтаж нижней двери

Fig. 19

Осторожно приподнимите шлицевой отверткой

заглушку и извлеките ее. Fig. 19 (1)

Снова вставьте заглушку с другой стороны. Fig. 19 (2)

Установите дверь сверху на нижний опорный палец.

Fig. 19 (3)

Вставьте середину опорного пальца через средний

опорный кронштейн в нижнюю дверь. При этом

следите за тем, чтобы выступ фиксатора был

направлен назад. Fig. 19 (4)

Перевешивание двери

* Наличие в зависимости от модели и комплектации 11
