13.8 Монтаж верхней двери

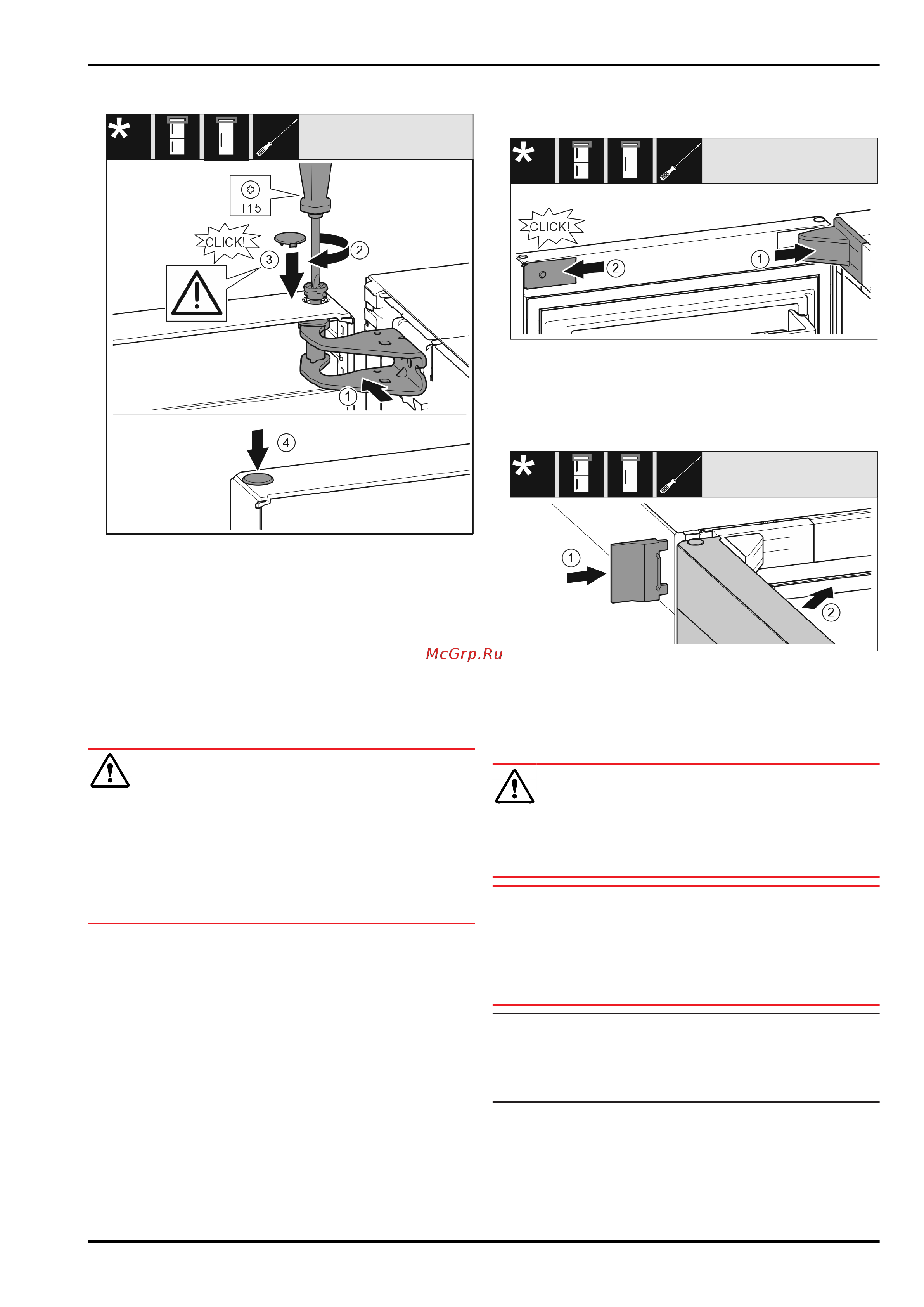

Fig. 20
u
Установить дверь на средний опорный палец.
u
Выровняйте дверь вверху по отверстию в опорном
кронштейне. Fig. 20 (1)
u
Вставьте палец и затяните отверткой Т15. Fig. 20 (2)
u
Установите предохранительную крышку для защиты
двери: Вставьте предохранительную крышку и
проверьте, прилегает ли она к двери. В ином случае
вставьте палец полностью. Fig. 20 (3)
u
Вставьте заглушку. Fig. 20 (4)
13.9 Выравнивание дверей
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования выпадающей дверью!
Если опорные детали недостаточно хорошо прикручены,
то дверь может выпасть. Это может привести к тяжелым
травмам. Кроме того, если дверь плотно не закрывается,
то устройство охлаждает неправильно.
u
Плотно затяните опорные кронштейны с усилием
4 Нм .
u
Проконтролируйте все винты и по ситуации подтяните.
u
При необходимости, выставить дверь посредством
двух продольных отверстий в нижнем опорном крон‐
штейне и среднем опорном кронштейне, выравнивая
относительно корпуса устройства. Для этого выкру‐
тите средний винт в опорном кронштейне с помощью
прилагаемой к Т20 насадки. Оставшиеся винты
немного ослабьте с помощью насадки к Т20 или
отверткой Т20 и выровняйте посредством продольных
отверстий. В среднем опорном кронштейне ослабьте
винты с помощью насадки к Т20 и выровняйте средний
опорный кронштейн посредством продольных отвер‐
стий.
u
Подоприте дверь: с помощью рожкового ключа SW10
выворачивать установочную опору на нижнем опорном
кронштейне до тех пор, пока она не будет опираться на
пол, затем повернуть еще на 90°.
13.10 Установка крышек
Для устройств без амортизатора закрывания двери:
Fig. 21
Дверь открыта на 90°.
u
Крышку опорного кронштейна установите и зафик‐
сируйте, при необходимости осторожно разожмите.
Fig. 21 (1)
u
Установите накладку сбоку и зафиксируйте. Fig. 21 (2)
Fig. 22
u
Надвиньте внешнюю крышку. Fig. 22 (1)
u
Закройте верхнюю дверь. Fig. 22 (2)
14 Подключение устройства
ПРЕДУПРЕЖДЕНИЕ
Неправильное подключение!
Опасность пожара.
u
Не использовать удлинители кабеля.
u
Не использовать электрические разветвители.
ВНИМАНИЕ
Неправильное подключение!
Повреждение электроники.
u
Не подключайте устройство к автономным инверторам,
как, например, установки солнечной энергии, бензи‐
новые генераторы.
u
Не использовать энергосберегающие разъемы.
Указание
Используйте исключительно поставляемые в комплекте
присоединительные электрические кабели.
u
Более длинный присоединительный электрический
кабель можно заказать в сервисной службе.
Подключение устройства
