(3) Кухонный шкаф (D) Расстояние до обратной
стороны устройства
(4) Стена (E) Расстояние до стороны
устройства
(A) Глубина устройства
Установите устройство непосредственно рядом с
кухонным шкафом Fig. 1 (3).
На задней стенке дополнительного шкафчика должен
быть вентиляционный канал с глубиной Fig. 1 (D) по всей
ширине этого шкафа.
Нужно соблюдать вентиляционное отверстие Fig. 1 (C) под
нижней панелью.
Если устройство установлено на шарнирах у стены
Fig. 1 (4), то расстояние между устройством и стеной
должно быть не менее 13 мм.
Если устройство установлено на шарнирах у стены
Fig. 1 (4), то расстояние между устройством и стеной
должно быть не менее 20 мм.
Чтобы можно было полностью открыть двери, устрой‐
ство должно выступать на глубину двери Fig. 1 (B) отно‐
сительно передней стенки кухонного шкафа. В зависи‐
мости от глубины кухонных шкафов Fig. 1 (3) и использо‐
вания пристенных распорок устройство может выступать
и больше.
A
B C D E
675 мм
x
75 мм мин.
300 см
2
мин.50 мм мин.13 мм
Устройства без ручки / с утопленной ручкой
A* B* C* D* E*
682 мм
x
82 мм мин.
300 см
2
мин.50 мм мин.20 мм
Устройства с утопленной ручкой и стеклянным/каменным
фасадом
Убедитесь, что соблюдены следующие условия:
-
Соблюдены размеры ниши .
-
Соблюдены требования к вентиляции (см. 4 Требо‐
вания к вентиляции) .

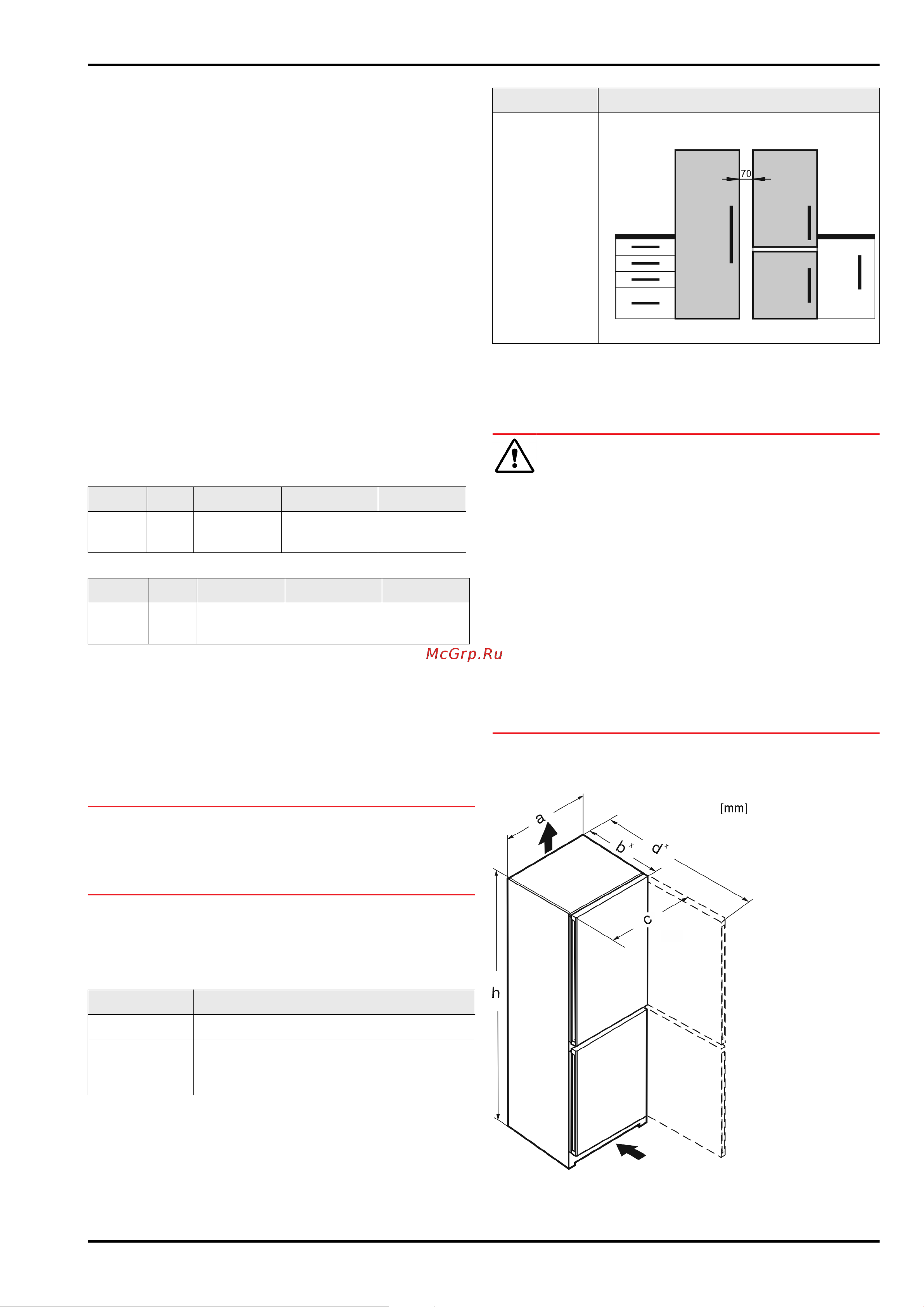

2.3 Установка нескольких устройств
ВНИМАНИЕ
Опасность повреждения под действием конденсата!
u
Не разрешается устанавливать данное устройство
непосредственно рядом с другими холодильниками
или морозильниками.
Устройства рассчитаны на разные типы установки.
Комбинировать устройства исключительно в том случае,
если устройства рассчитаны на это. Следующая таблица
показывает возможный тип установки в зависимости от
модели:
Тип установки
Модель
single все модели
«бок о бок»
(Side-by-Side)
(SBS)
Модели, чье название модели начи‐
нается с S....
Тип установки Модель
Рядом друг с
другом с
расстоянием
70 мм между
устройствами
При несоблю‐
дении этого
расстояния
между боко‐
выми стен‐
ками
устройств
образуется
конденсат.
все модели без обогрева боковых
стенок
Fig. 2
Соберите устройства по отдельным "Указаниям по
монтажу".
2.4 Подключение к электросети
ПРЕДУПРЕЖДЕНИЕ
Опасность пожара из-за неправильной установки!
Если сетевой кабель или вилка соприкасается с задней
стенкой устройства, то вибрация устройства может
привести к повреждению сетевого кабеля или вилки, что
вызовет короткое замыкание.
u
Проследите за тем, чтобы сетевой кабель не был зажат
под устройством, когда производится его установка.
u
Устанавливайте устройство таким образом, чтобы оно
не соприкасалось с вилками или сетевыми кабелями.
u
Не подключайте устройства к розеткам в области
задней стенки.
u
Планки штепсельных розеток или многоместных
блоков зажимов и другие электронные устройства
(как, например, галогенные трансформаторы) нельзя
размещать и эксплуатировать на задней стенке
устройства.
3 Установочный размер
Fig. 3
Установочный размер
4 * Наличие в зависимости от модели и комплектации
