УСТАНОВКА И ПОДКЛЮЧЕНИЕ
11
Руководство по установке, настройке и программированию видеодомофона COMFY FHD KIT
⌂
Модуль сопряжения
(приобретается отдельно)
Монтажная коробка NDBOX
(приобретается отдельно)
Кронштейн
для монитора
Монитор

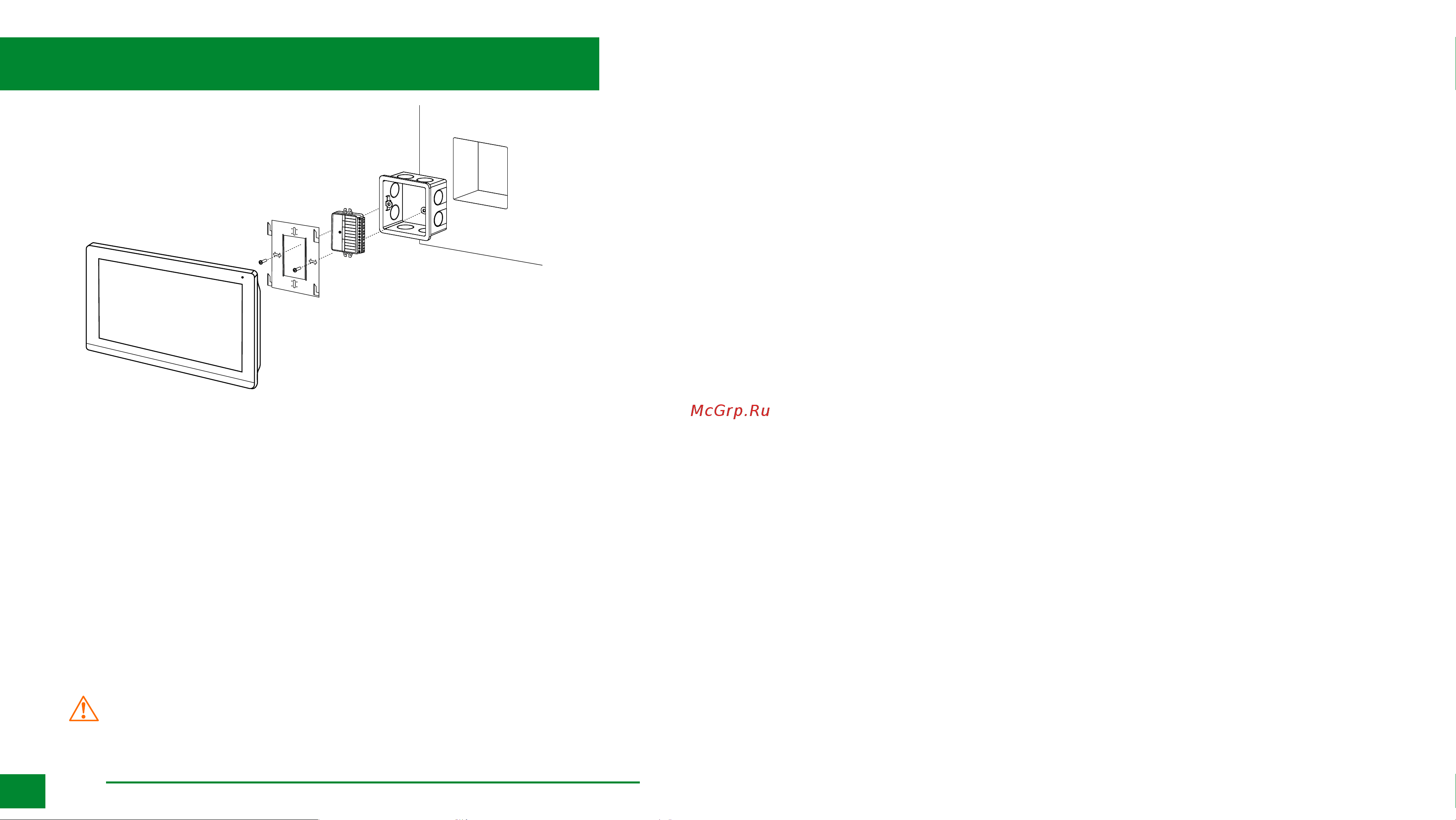

Рис. 5 Монтаж монитора
УСТАНОВКА МОНИТОРА
1. Отключите электропитание перед
установкой домофона.
2. Перед установкой домофона реко-
мендуется вмонтировать в стену мон-
тажную коробку (в комплект постав-
ки не входит). В качестве монтажной
коробки рекомендуется использо-
вать Novicam NDBOX или подобную
с расстоянием между отверстиями
крепления 60 мм, например Legrand
Diplomat 31301.
3. Выведите в монтажную коробку все
кабеля.
4. Просверлите в стене отверстия под
дюбели в зависимости от того, ис-
пользуется ли монтажная коробка или
нет. Установите дюбели в отверстия.
5. Зафиксируйте кронштейн на стене
винтами/саморезами. При использо-
вании монтажной коробки верхний
и нижний крепятся к стене, средние
– к монтажной коробке.
6. Проденьте кабеля через отверстие
в центре кронштейна.
7. Подключите домофон в соответствии
со схемой подключения.
8. При подключении к подъездному до-
мофону, если это требуется, отрегули-
руйте уровни входящего и исходяще-
го аудиосигналов. При использовании
внешнего модуля сопряжения регули-
ровки уровней сигналов расположе-
ны на самом модуле.
9. Аккуратно уложите кабеля в монтаж-
ную коробку за кронштейном.
10. Установите домофон на кронштейн.
11. Подайте питание.
ВНИМАНИЕ!
Обрезка сетевого кабеля с вилкой допускается и не влияет на Гарантийное обслуживание.
