УСТАНОВКА И ПОДКЛЮЧЕНИЕ
20
Руководство по установке, настройке и программированию видеодомофона COMFY FHD KIT
⌂
Красный –
Белый –
Черный –
Желтый –
Питание
Не используется
Общий
Видео
Красный –
Белый –
Черный –
Желтый –
Не используется
Не используется
Общий
Видео
Камера
Камера
Блок питания видеокамеры
Питание
от внешнего БП
Питание
от монитора
Порт
вызывной панели
или камеры
СХЕМЫ ПОДКЛЮЧЕНИЯ
ВНИМАНИЕ!
Для камер, устанавливаемых на улице и/или с токопотреблением более 300 мА, необходимо
использовать подключение с внешним блоком питания.

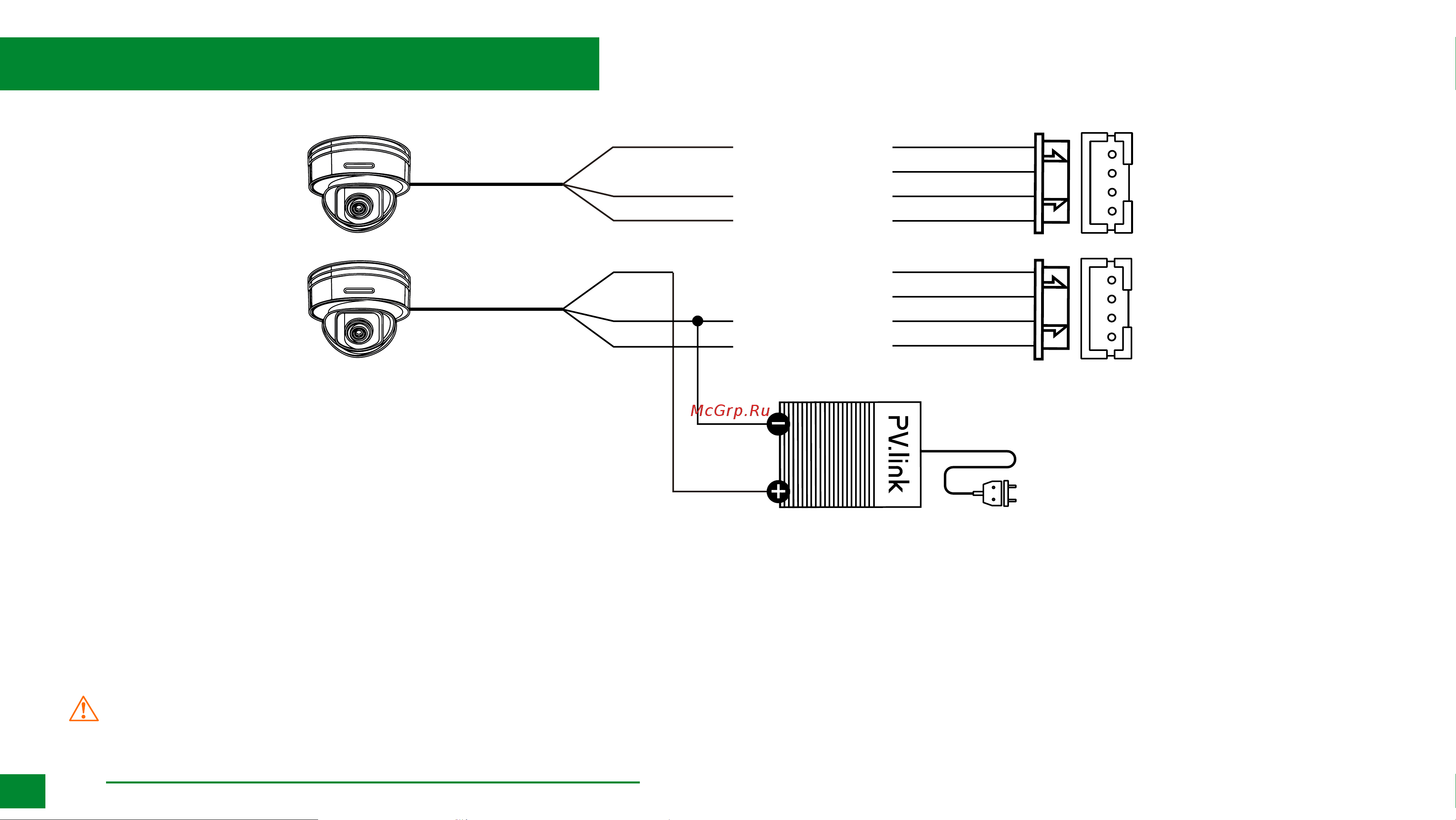

Рис. 16 Схема подключения видеокамеры к монитору
