УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофона COMFY FHD KIT

⌂



Видеорегистратор (опция)

Блок питания видеокамеры (опция)

Вызывная панель

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Серый –

Синий –

Монитор

Кнопка "ВЫХОД"

Замок

Контроллер

СКУД

Считыватели

Кнопка

Общий

СХЕМЫ ПОДКЛЮЧЕНИЯ

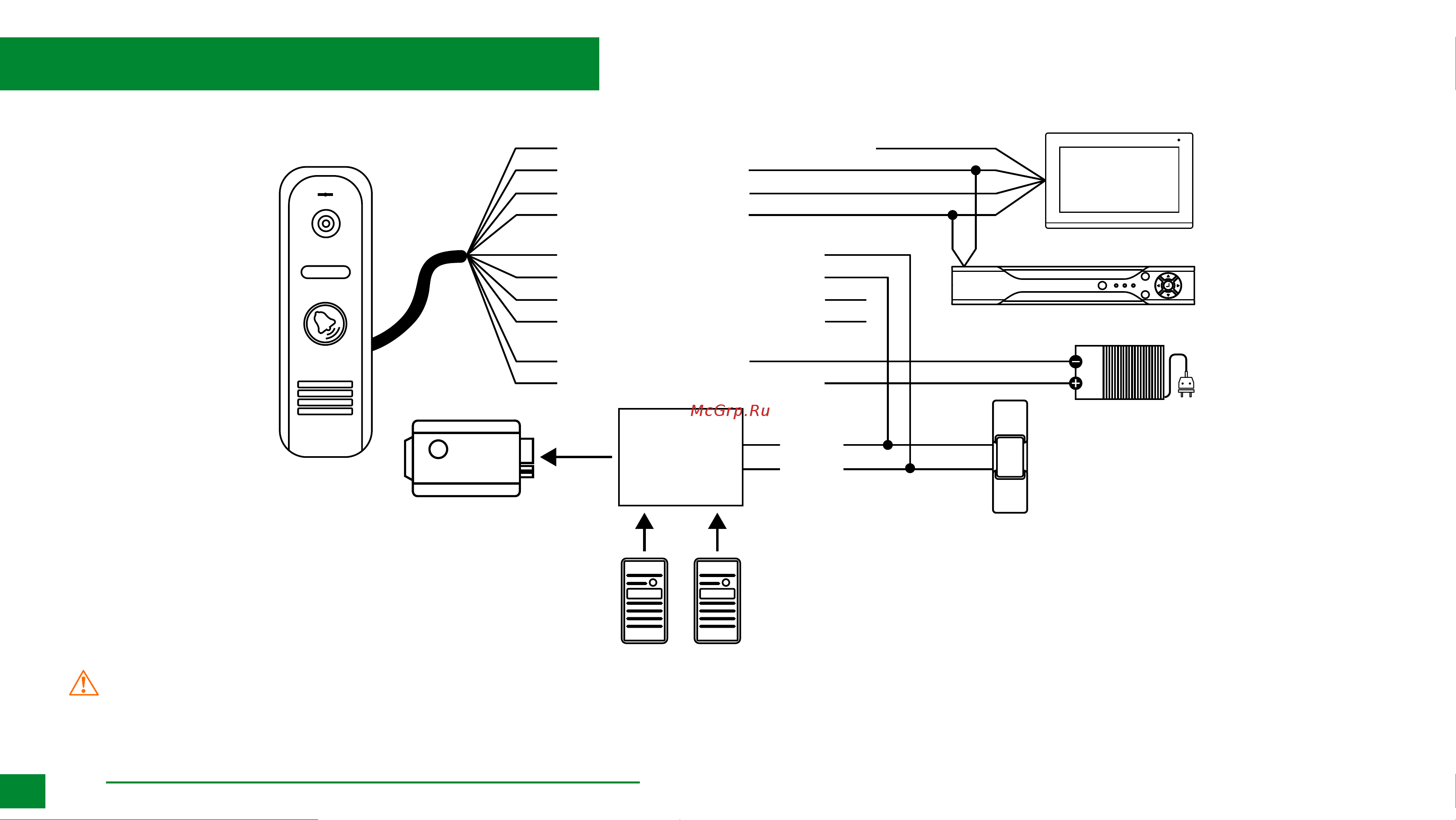

Рис. 15 Схема подключения вызывной панели к контроллеру

системы контроля и управления доступом (СКУД)

ВНИМАНИЕ!

1. Вызывная панель может быть подключена к контроллеру системы контроля и управления

доступом (СКУД).

2. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок пи-

тания DC 12 В (мин. 300 мА) к синему и серому проводам.
