Novihome COMFY 7 DARK FHD KIT [17/65] Установка и подключение

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофона COMFY FHD KIT

⌂



Электромагнитный замок

Видеорегистратор (опция)

Блок питания видеокамеры (опция)

Электромеханический замок

Блок питания

замка

Блок питания

замка

Вызывная панель

Красный –

Желтый –

Белый –

Черный –

Питание вызывной панели

Видео

Аудио

Общий

Н.Р. контакт реле

Общий контакт реле

Н.З. контакт реле

Питание замка

Общий

Питание видеокамеры

Зеленый –

Оранжевый –

Коричневый –

Фиолетовый –

Серый –

Синий –

Монитор

СХЕМЫ ПОДКЛЮЧЕНИЯ

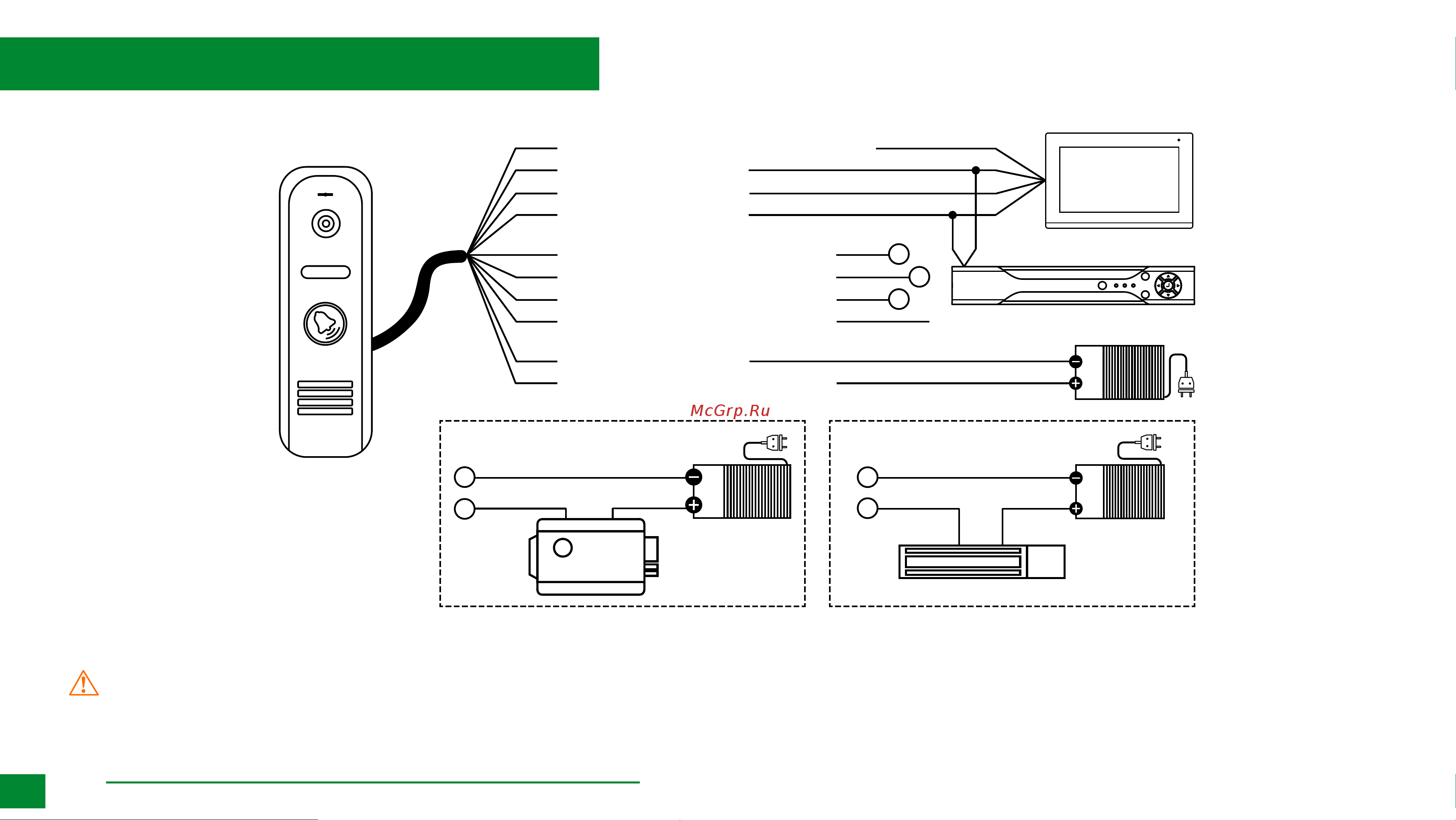

Рис. 13 Схема стандартного подключения замков

и видеорегистратора к вызывной панели

ВНИМАНИЕ!

1. Для защиты вызывной панели, параллельно замку в обратной полярности, рекомендуется

установить защитный диод 1N4004 или аналогичный.

2. Для постоянной трансляции сигнала на видеорегистратор необходимо подключить блок пи-

тания DC 12 В (мин. 300 мА) к синему и серому проводам.
