УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофона COMFY FHD KIT

⌂



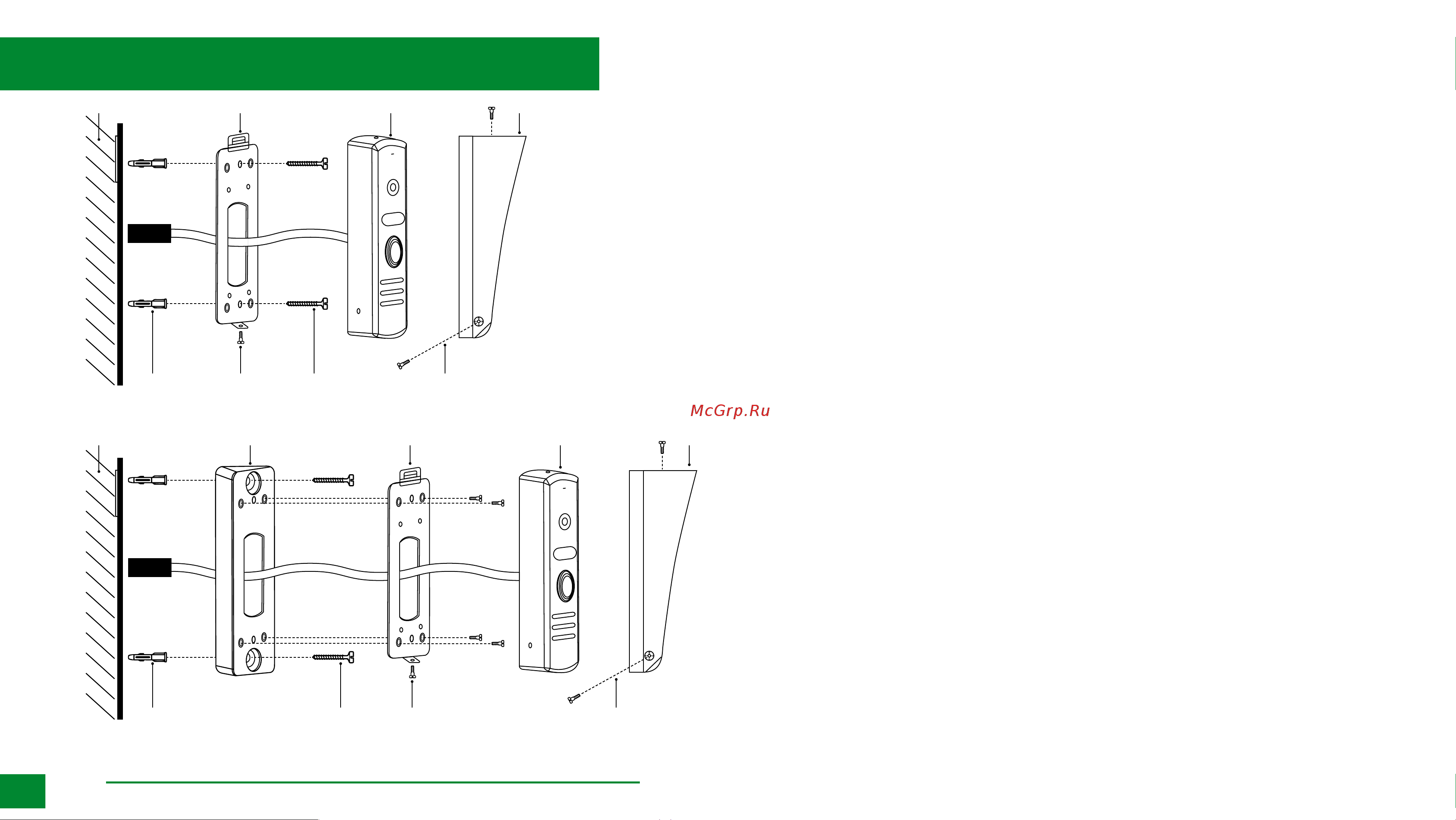

Рис. 6 Фронтальная установка вызывной панели

Рис. 7 Установка панели под углом 30°

Стена Крепежная пластина Панель Козырек

Стена Крепежная пластинаУгловое крепление Панель Козырек

Дюбель Винт Саморез Винт для крепления козырька

Дюбель ВинтСаморез Винт для крепления козырька

УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ

1. Выберите тип и место для установки

вызывной панели.

2. Наклейте форму для точного монта-

жа на место установки в соотвествии

с выбранным типом установки.

3. Просверлите необходимые отверстия

в стене для крепежной пластины или

углового крепления.

4. Подключите провода, строго соблю-

дая соответствующую схему под-

ключения.

5. Отрегулируйте громкость звука и вы-

берите тип сигнала (если это необ-

ходимо) с помощью подстроечного

резистора и переключателя под ре-

зиновой заглушкой на задней сторо-

не устройства.

6. Зафиксируйте вызывную панель

на крепежной пластине винтом снизу.

7. Установите защитный козырек.
