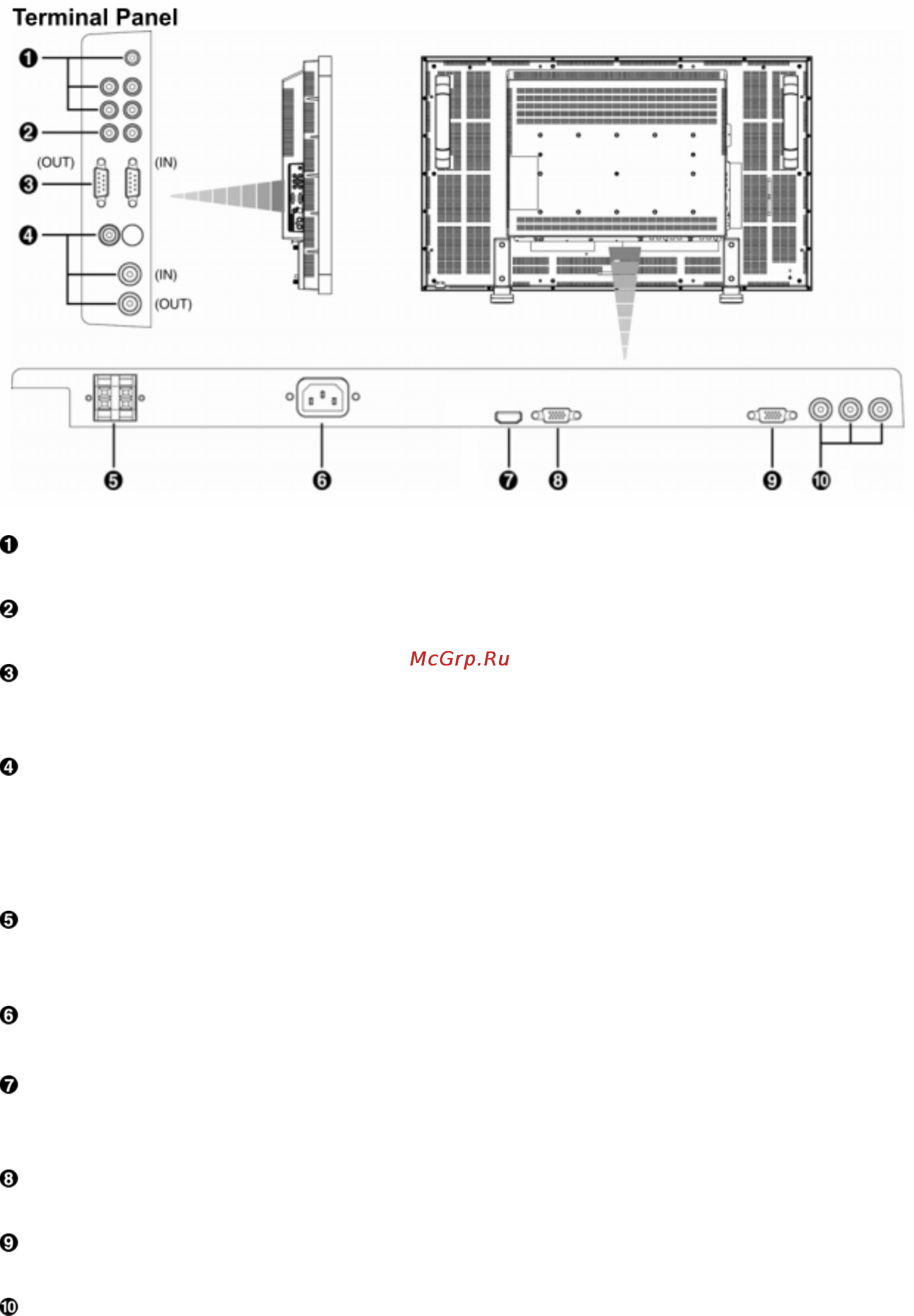

Терминальная панель
AUDIO IN (АУДИО ВХОД) 1, 2, 3
Ввод аудио сигнала с внешнего оборудования, например, компьютера, видеомагнитофона или DVD-плеера.
AUDIO OUT (АУДИО ВЫХОД)
Выход аудио сигнала от штекеров AUDIO IN 1,2 и 3.
ВНЕШНЕЕ УПРАВЛЕНИЕ (mini D-Sub 9 pin)
Соединяет IN коннектор с RS-232C OUT коннектором компьютера или мульти-соединения монитора CD4220.
Соединяет OUT коннектор с RS-232C IN коннектором монитора CD4220.
VIDEO IN/OUT (ВИДЕО ВХОД/ВЫХОД) Разъем VIDEO IN (BNC и RCA): Служит для ввода композитного
видеосигнала. Нельзя использовать одновременно разъемы BNC и RCA (используйте только один входной
разъем). Разъем VIDEO OUT (BNC): Служит для вывода композитного видеосигнала через разъем VIDEO IN .
Разъем S-VIDEO IN (MINI DIN 4 pin): Служит для ввода сигналов S-video (отдельно сигналы яркости (Y) и
цветности (C)).
EXTERNAL SPEAKER TERMINAL (РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕЙ АКУСТИЧЕСКОЙ
СИСТЕМЫ)
Выход аудио сигнала для внешних динамиков от штекеров AUDIO 1, 2, 3 или HDMI.
Разъем AC IN
Служит для подсоединения прилагаемого кабеля питания.
RGB 1 IN (HDMI 1)
Вход цифровых RGB-сигналов от компьютера.
* Этот разъем не предназначен для ввода аналоговых сигналов. AUDIO сигнал передается через HDMI.
RGB 2 IN (mini D-Sub 15 pin) Служит для ввода аналоговых сигналов RGB от компьютера или сигналов
RGB другого оборудования.
RGB OUT (mini D-Sub 15 pin)
Выход сигналов от RGB 2 IN.
DVD/HD IN [Y, Pb/Cb, Pr/Cr] (BNC)
Для подключения такого оборудования, как DVD-плеер, устройство ТВЧ или проигрыватель лазерных дисков.
