Подсоединение стереоусилителя
К ЖК-монитору можно подсоединить стереоусилитель. За более подробной информацией обратитесь к
руководству владельца усилителя.

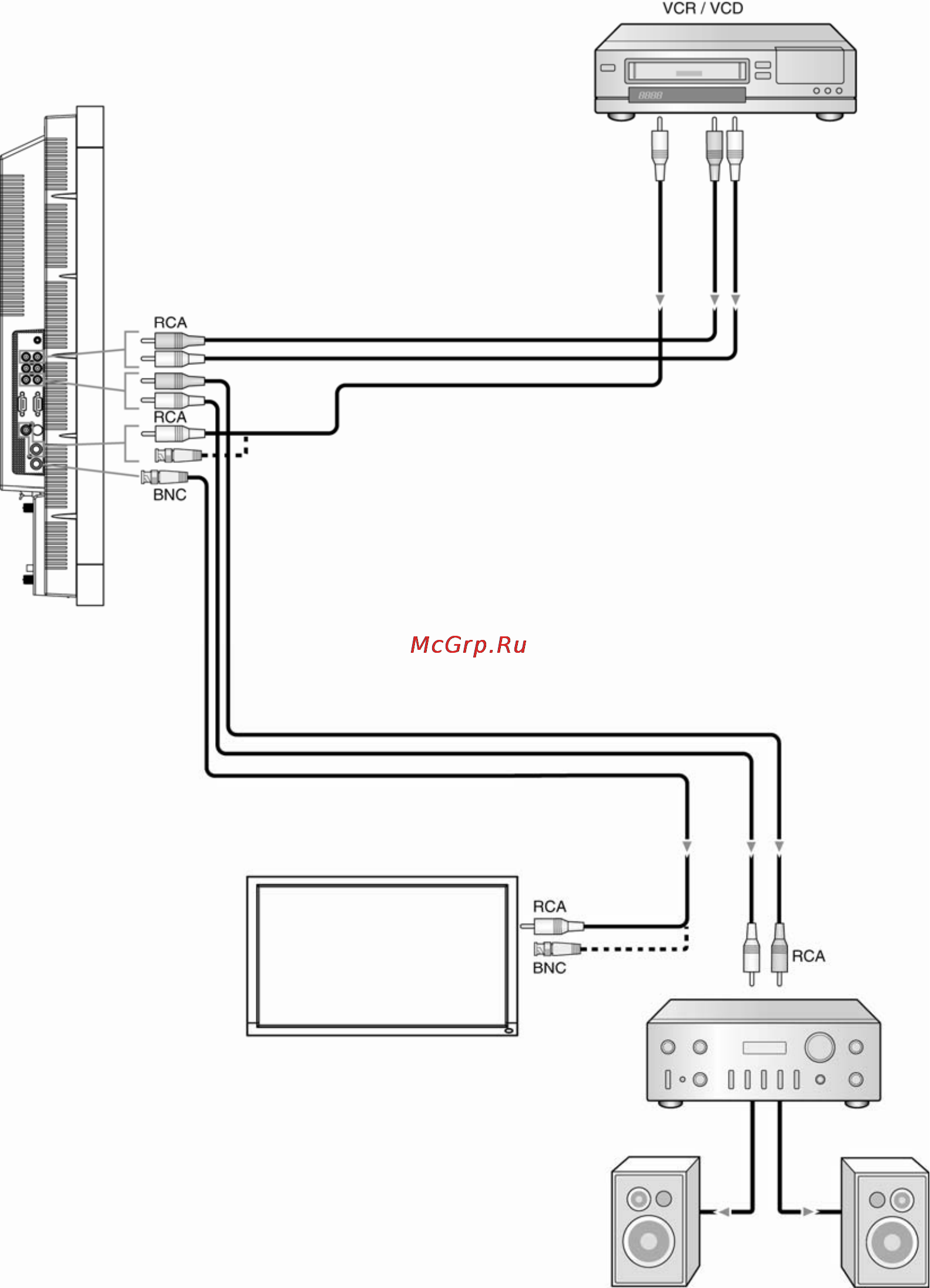

Подсоединение ЖК-монитора к стереоусилителю
y Включите ЖК-монитор и усилитель только после того, как все соединения будут выполнены.
y Используйте кабель RCA для подсоединения разъема AUDIO OUT (RCA) на ЖДК-мониторе к аудио входу на
усилителе.
y Следите за тем, чтобы не перепутать левое и правое аудио гнезда.
y В качестве аудио входов могут использоваться разъемы AUDIO IN 2 и 3 (оба RCA). Для подключения выберите
[AUIDO1], [AUDIO2], [AUDIO3] или [HDMI] нажатием кнопки AUDIO INPUT (Аудио вход). Выбор HDMI возможен
только при подсоединении к RGB 1.
y Звук от выбранного аудио входа выводится через AUDIO OUT.
ViewSonic CD4220 19
