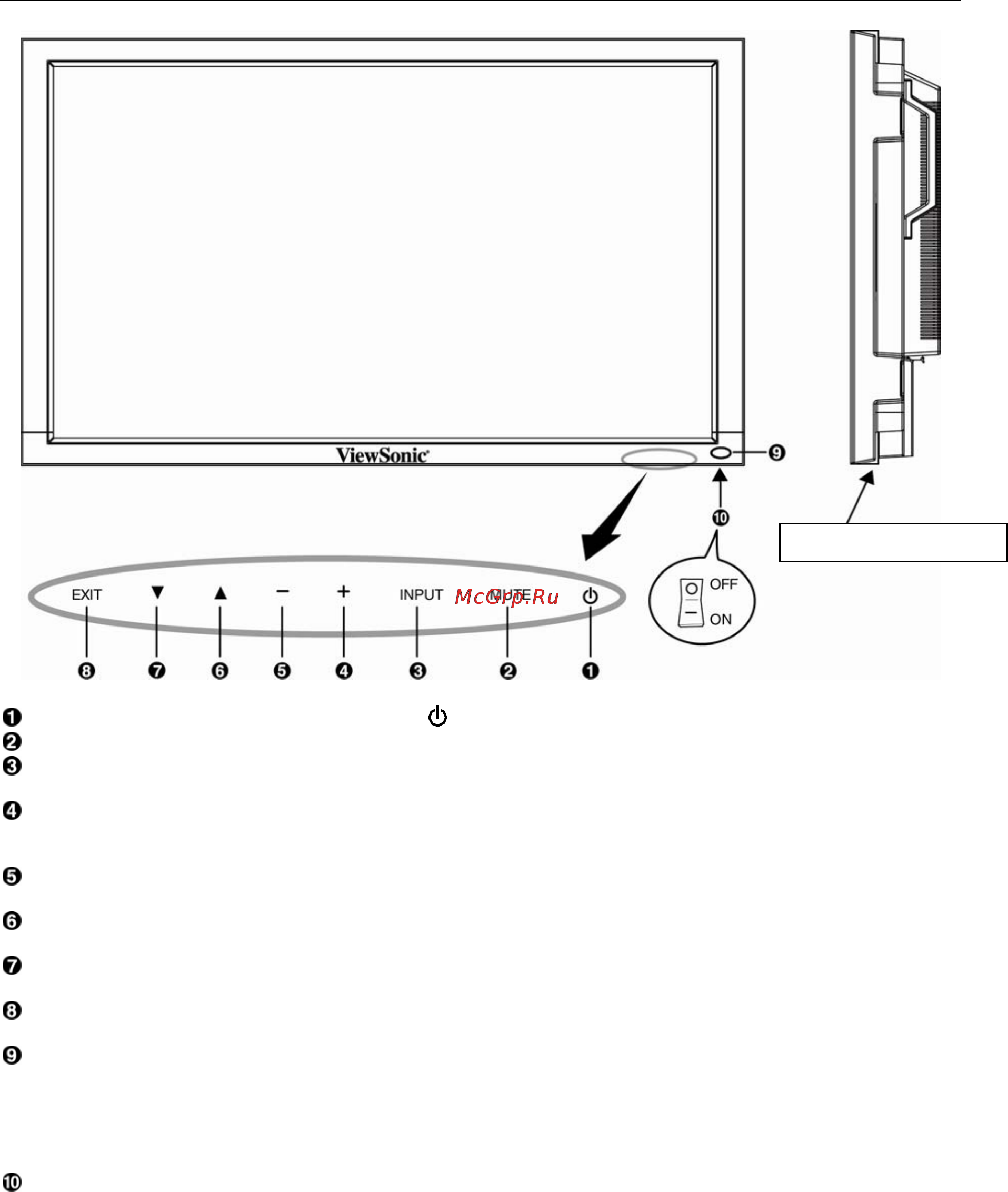

Наименование частей и функции
Панель управления
Расположение кнопок
Кнопка управления питанием POWER ( ) – Включает/отключает питание.
Кнопка MUTE - Включает/отключает аудио звук.
Кнопка INPUT – В экранном меню выполняет функцию кнопки «SET» (Ввод). (Осуществляет переключение
между типом входа [RGB1], [RGB2], [RGB3], [RGB4], [DVD/HD], [VIDEO<S>] и [VIDEO] ).
Кнопка PLUS (+) - Действует как кнопка (+) для увеличения регулируемых значений в меню OSD (меню
отображения выполняемых функций на экране). Повышает уровень выводимого аудио сигнала, если меню OSD
отключено.
Кнопка MINUS (-) - Действует как кнопка (-) для уменьшения регулируемых значений в меню OSD. Снижает
уровень выводимого аудио сигнала, если меню OSD отключено.
Кнопка UP (S) – Активизирует меню OSD, если оно выключено. Действует как кнопка S для перемещения
выделенной области вверх при выборе регулируемого значения в меню OSD.
Кнопка DOWN (T) - Активизирует меню OSD, если оно выключено. Действует как кнопка T для
перемещения выделенной области вниз при выборе регулируемого значения в меню OSD.
Кнопка EXIT - Активизирует меню OSD, если оно выключено. Действует как кнопка ВЫХОД для перемещения
к предыдущему меню в меню OSD.
Датчик дистанционного управления и индикатор питания – Принимает сигнал с пульта ДУ (при
использовании беспроводного пульта ДУ). Когда ЖК-монитор работает, индикатор горит зеленым цветом, когда
выключен (режим «ПИТАНИЕ ВЫКЛ.»), индикатор горит красным цветом. Когда монитор находится в
энергосберегающем режиме, индикатор горит и зеленым, и красным цветом. Если задана функция
«РАСПИСАНИЕ РАБОТЫ», индикатор мигает зеленым и горит красным цветом. В случае обнаружения
неисправности, индикатор мерцает красным цветом.
Главный переключатель питания – Переключатель On/Off для включения/отключения питания от сети.
ПРИМЕЧАНИЕ: Режим блокировки кнопок управления
Данный элемент управления полностью блокирует доступ ко всем функциям кнопок управления. Для активации
функции блокировки кнопок управления одновременно нажмите и удерживайте обе кнопки “S” и “T” более 3
секунд. Для возврата в режим пользователя одновременно нажмите и удерживайте обе кнопки “S” и “T” в
течение трех (3) секунд.
ViewSonic CD4220 7
