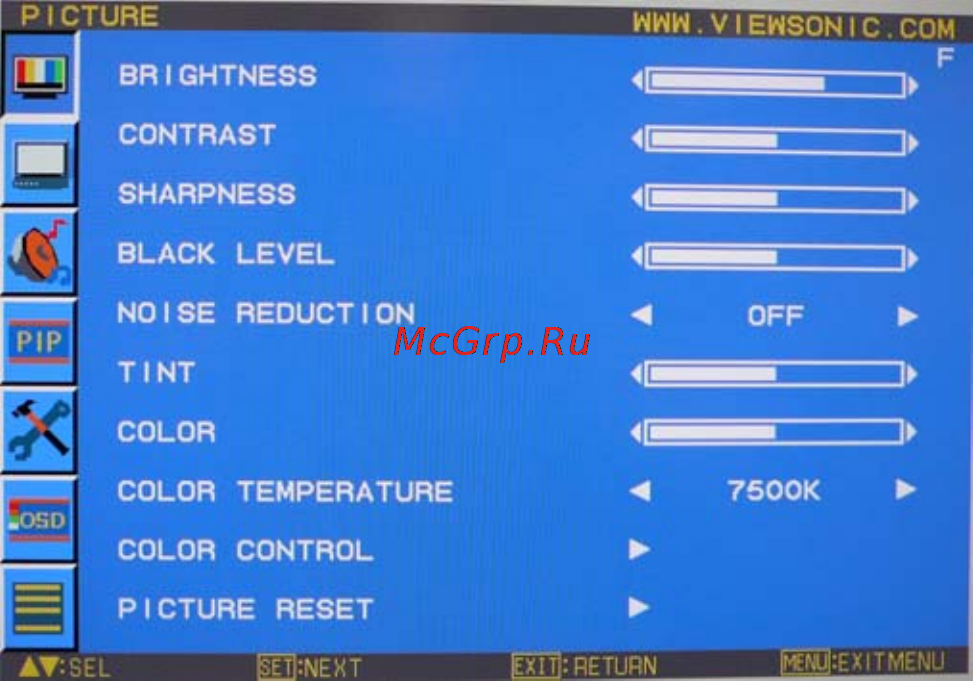

PICTURE (ИЗОБРАЖЕНИЕ)
BRIGHTNESS (ЯРКОСТЬ)
Настройка ярко и изображения по отнош ию к фону.
Нажмите кнопку для увеличения яркости
кнопку ост
y Настройка ярко ш ходному сигналу.
y Нажмите кнопку контрастности.
y Нажмите кнопку контрастности.
SHARPNESS (РЕЗКОСТЬ)
y Данная функция позволяет в цифровой форме сохранять четкое изображение в любом временном режиме.
y Вы можете настроить изображение, сделать его более четким или мягким, а также задать значение для каждого
режима изображения отдельно. .
y Нажмите кнопку + для увеличения резкости.
y Нажмите кнопку – для у ти.
LACK LEVEL ( ОВЕНЬ ЧЕРНОГО)
Настройка общ яркости изображения и фона экрана.
у для увеличения уровня черного
у для уменьшения уровня черного
NOISE REDUCTION (ШУМОПОДАВЛЕНИЕ)
* : только для входов VIDEO<S>, VIDEO
y Настройка уровня подавления шума.
y Нажмите кнопку + для увеличения уровня подавления.
y Нажмите кнопку - для уменьшения уровня подавления.
ТОН)
* : только для входов INPUT RGB1 (HDMI INPUT MODE-HD), DVD/HD, VIDEO<S>, VIDEO
y Регулировка тона экрана.
y Нажмите кнопку + для добавления зеленоватого тона в телесные тона.
y Нажмите кнопку – для добавления розоватого тона в телесные тона.
COLOR (ЦВЕТ)
* : только для входов INPUT RGB1 (HDMI INPUT MODE-HD), DVD/HD, VIDEO<S>, VIDEO
y Регулировка цвета экрана.
y Нажмите кнопку + для увеличения насыщенности цвета экрана.
y Нажмите кнопку - для уменьшения насыщенности цвета экрана.
COLOR TEMPERATURE (ЦВЕТОВАЯ ТЕМПЕРАТУРА)
y Настройка цветовой температуры экрана.
y При уменьшении цветовой температуры изображение становится красноватым, при увеличении цветовой
температуры – голубоватым.
COLOR CONTROL (РЕГУЛИРОВКА ЦВЕТА)
y Регулировка уровня красного, зеленого и синего цветов отображается с помощью цветовых полос.
y R: Красный, G: Зеленый, B: Синий
PICTURE RESET (СБРОС ИЗОБРАЖЕНИЯ)
y Выбор пункта «Сброс изображения» позволяет сбросить все заданные настройки изображения в меню OSD.
y Выберите «Yes» (Да) и нажмите кнопку «SET» (ВВОД), чтобы вернуться к заводским настройкам.
y Нажмите кнопку «EXIT» (ВЫХОД) для отмены и возврата к предыдущему меню.
y ст ен
y
y
+
–
.
и.
Нажмите
CONTRAST (КО
для уменьшения ярк
НТРАСТНОСТЬ)
сти изображения по отно
+ для увеличения
– для уменьшения
ению к в
меньшения резкос
B УР
y ей
y Нажмите кнопк
y Нажмите кнопк
+
–
.
.
TINT (
ViewSonic CD4220 24
