< Функция нумерации пульта дистанционного управления >
При подсоединении нескольких мониторов CD4220, используя кабели RS-232C, вы можете управля
одним монитором или всеми мониторами
ть каким-либо
при помощи пульта ДУ.
онитору CD4220 при помощи MONITOR ID (ID
, а
ПЕРВИЧНОГО монитора и нажатии кнопки DISPLAY (ОТОБРАЖЕНИЕ)
вом углу экрана появляется выбранный номер ID.
1. Назначьте произвольный номер ID каждому подсоединенному м
МОНИТОРА).
Номера ID выбираются от 1 до 26.
Рекомендуется назначать последовательные номера ID от 1 и выше.
2. Режим дистанционного управления первого монитора CD4220 устанавливается в качестве ПЕРВИЧНОГО
режим остальных мониторов – качестве ВТОРИЧНОГО.
3. При направлении пульта ДУ на датчик ДУ
на пульте ДУ в верхнем ле

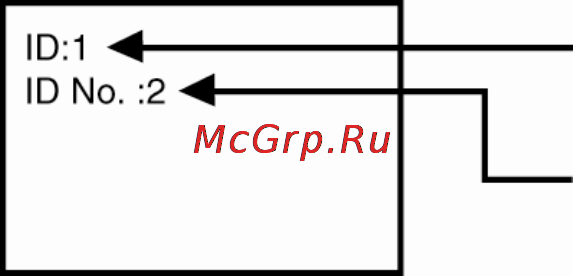

Номер ID текущего просматриваемого монитора
Выбор номера ID монитора, которым вы хотите управлять, при помощи кнопок
ID
+/- на пульте ДУ.
торым вы хотите управлять, отображается монитора, ко
углу экрана
.
в верхнем левом
управлять всеми подсоединенными мониторами.
ДУ на датчик ДУ ПЕРВИЧНОГО монитора.
ДУ
Выбор ALL (ВСЕ) позволяет
4. Направьте пульт
Меню OSD появиться на экране монитора с выбранным номером ID.
ПРИМЕЧАНИЕ:
При выборе ID меню OSD отображается на ПЕРВИЧНОМ мониторе; нажмите снова кнопку DISPLAY на пульте
д я отмены выбл ора ID в меню OSD и затем начинайте управление выбранным монитором.
РЕКОМЕНДАЦИЯ:
Если режим дистанционного управления установлен неправильно и команды пульта ДУ не выполняются, нажмите
любую кнопку на панели управления монитора для отображения экранного меню и измените режим
дистанционного управления при помощи функции «ДОПОЛНИТЕЛЬНЫХ ПАРАМЕТРОВ». Нажатие и удержание
кнопки DISPLAY на пульте ДУ в течение 5 или более секунд восстанавливает НОРМАЛЬНЫЙ режим
дистанционного управления.
ViewSonic CD4220 33
