18

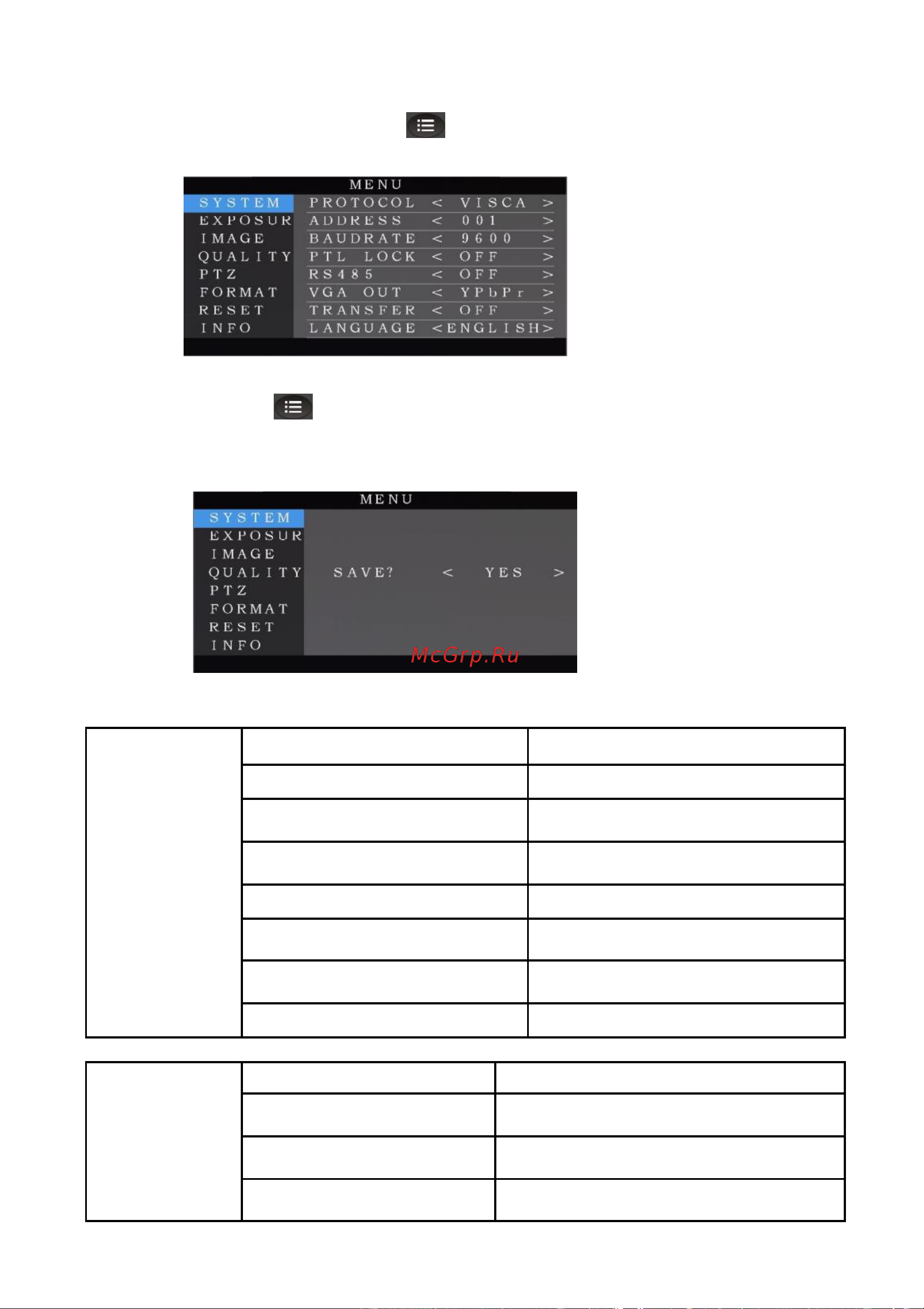

OSD меню (экранное меню)
1.
В рабочем режиме нажмите кнопку меню на пульте для перехода на экранное меню
2.
Для выбора основного меню используйте навигационную кнопку. После выбора, подсветка основ-
ного меню изменится на голубую и справа будут показаны все параметры подменю:
3.
Нажмите на правую навигационную кнопку для вход в подменю. Используйте кнопки вверх и
вниз для выбора параметра.
4.
Нажмите снова кнопку для возврата к предыдущему меню. Нажмите и удерживайте для
выхода из режима экранного меню. Перед выходом появится информационное сообщение с напоми-
нанием о необходимости сохранения всех настроек. (для выбора нужной опции используйте кнопку
влево или вправо).
5.
Перечень настроек экранного меню
SYSTEM
(Система)
PROTOCOL
VISCA, PELCO-P, PELCO-D
ADDRESS
VISCA:1~7 PELCO-P/D: 1~255
BAUD RATE (скорость передачи информации)
2400, 4800, 9600, 115200
PTLLOCK
Блокировка протокола: блокировка протокола после
настройки во избежание случайных изменений.
RS485
RS485 вкл/выкл
VGA
VGA выход может быть установлен как YPbPr или
VGA (настроенный)
TRANSFER
Функция управления с удаленного ИК пульта ДУ
через протокол VISCA или порт USB
LANGUAGE
Китайский, Английский, Испанский, Русский
Экспозиция
EXPOSURE MODE
AUTO, MANUAL, BRIGHT, SHUTTER, IRIS
Затвор
Выдержка: 1/8~1/10000, действительно только в ручном
режиме
IRIS
Установка диафрагмы:CLOSE~F1.8, действительно только
в ручном режиме
GAIN
Установка усиления :CLOSE~F1.8, действительно только
в ручном режиме
