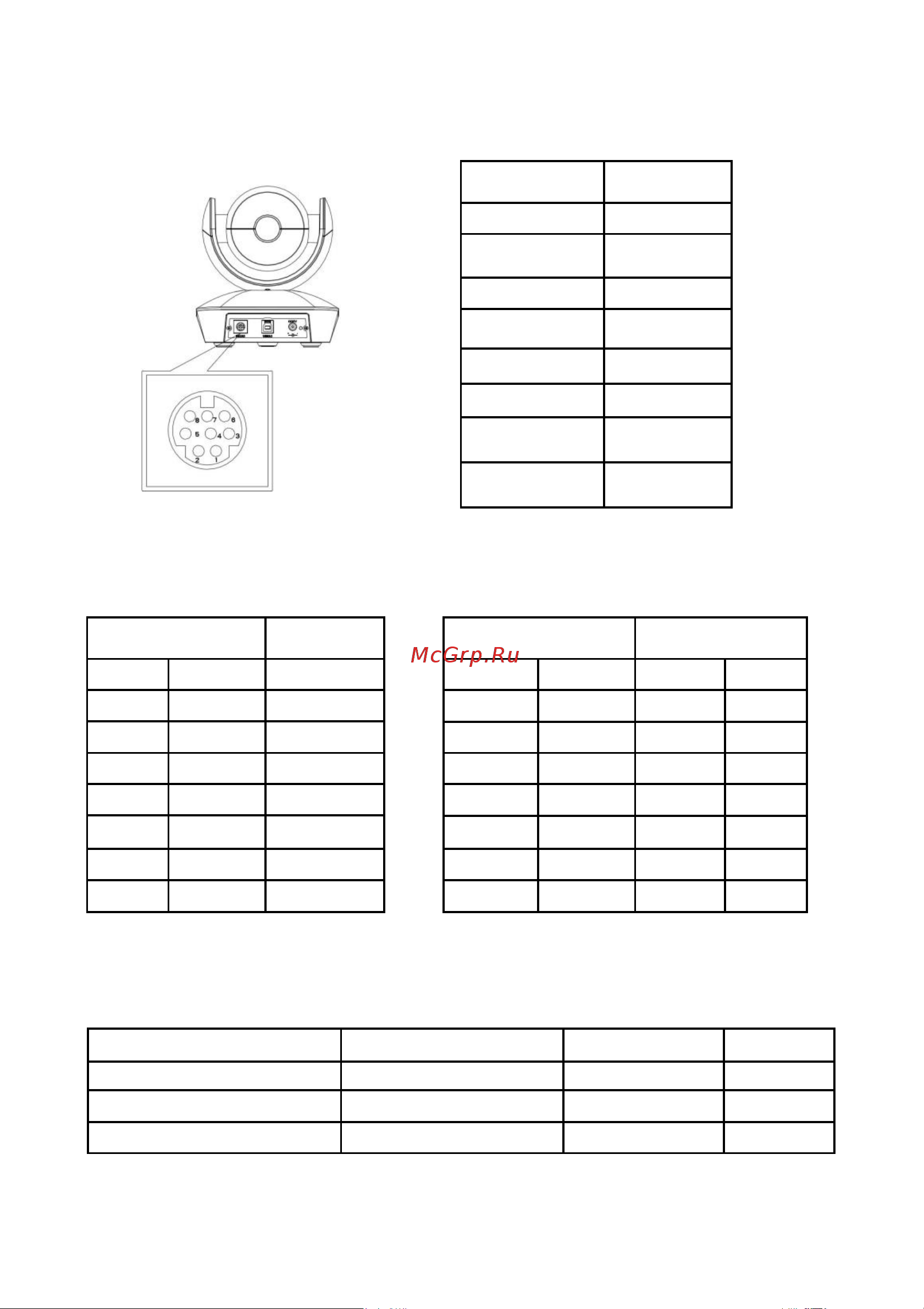

![Clevermic 1010U [9/22] Порт visca in rs232](/views2/2030723/page9/bg9.png)
8
Порт VISCA IN(RS232)
VISCA IN &RS485 Подключение VISCA IN &DB9 Подключение
КОНФИГУРАЦИЯ ПОСЛЕДОВАТЕЛЬНОГО ПОРТА
Параметр
Значение
Параметр
Значение
Скорость передачи информации
2400/4800/9600/115200
Стоповый бит
1 бит
Стартовый бит
1 бит
Контрольный бит
Нет
Бит данных
8 бит
No.
Функции
1
DTR
2
DSR
3
TXD
4
GND
5
RXD
6
A
7
IR OUT
8
B
Камера VISCA IN
RS485
1
DTR
2
DSR
3
TXD
4
GND
GND
5
RXD
6
A(+)
A(+)
7
IR OUT
8
B(-)
B(-)
Камера VISCA IN
Windows DB-9
1
DTR
6
DSR
2
DSR
4
DTR
3
TXD
2
RXD
4
GND
5
GND
5
RXD
3
TXD
6
A(+)
7
IR OUT
8
B(-)
