Clevermic 1010U [6/22] Интерфейс камеры
![Clevermic 1010U [6/22] Интерфейс камеры](/views2/2030723/page6/bg6.png)
5

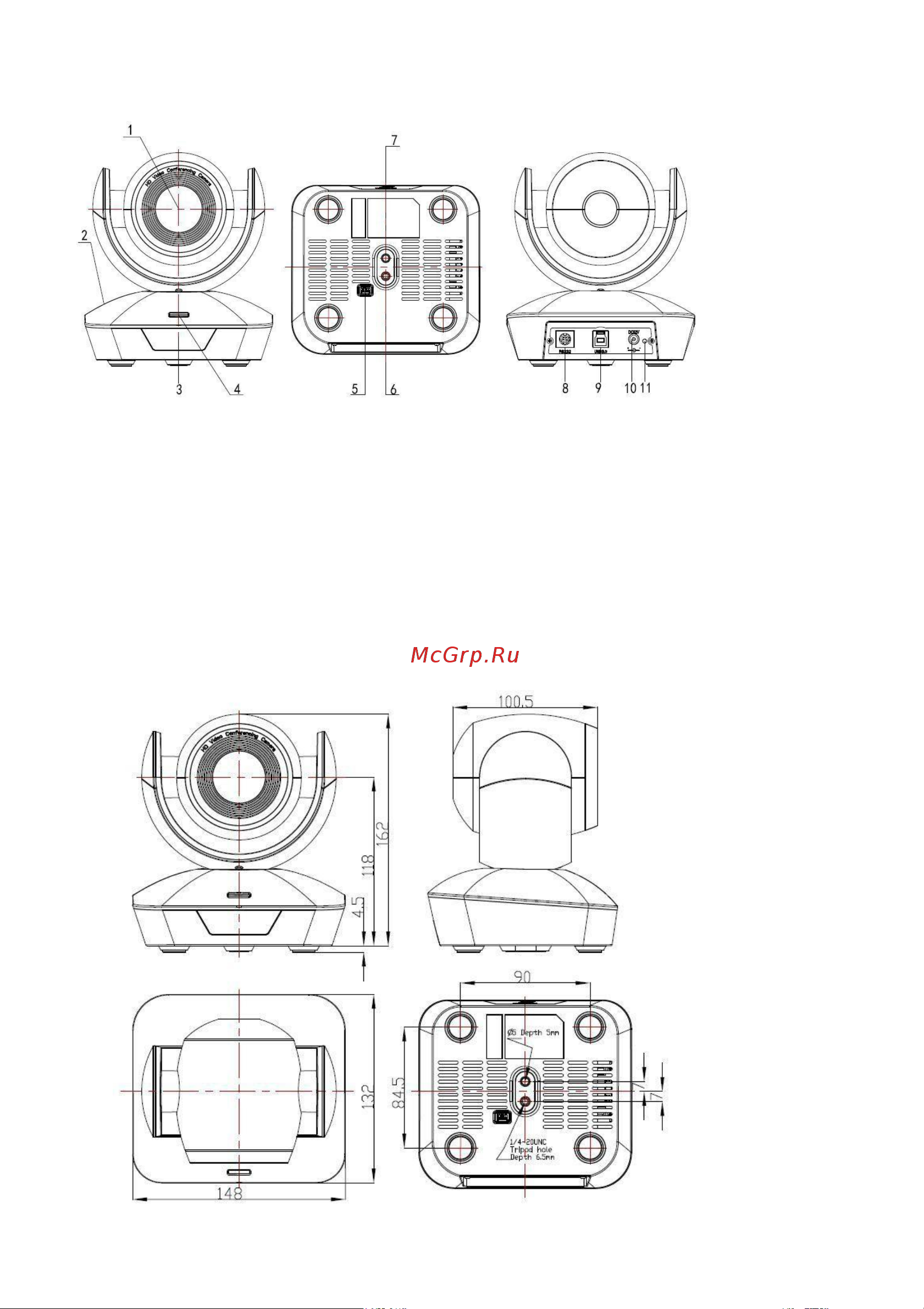

Интерфейс камеры
1.
Линза камеры 6. Порт USB 3.0
2.
Основание камеры 7. Резьбовое отверстие для штатива
3.
Панель приема ИК сигнала 8. Вход питания 12 VDC
4.
Индикатор 9. Инсталляционное отверстие
5.
DIP переключатель 10. Индикатор питания (красный)
11. Порт RS232(VISCA IN)
Габаритные размеры камеры
