3
Комплект поставки
После распаковки коробки проверьте комплект поставки.
Камера .......................................... 1
Адаптер питания .......................... 1
Кабель питания ............................ 1
Кабель RS232. .............................. 1
Кабель USB 3.0 ............................. 1
Пульт ДУ ...................................... 1
Руководство пользователя ........... 1
Двусторонний скотч ..................... 4

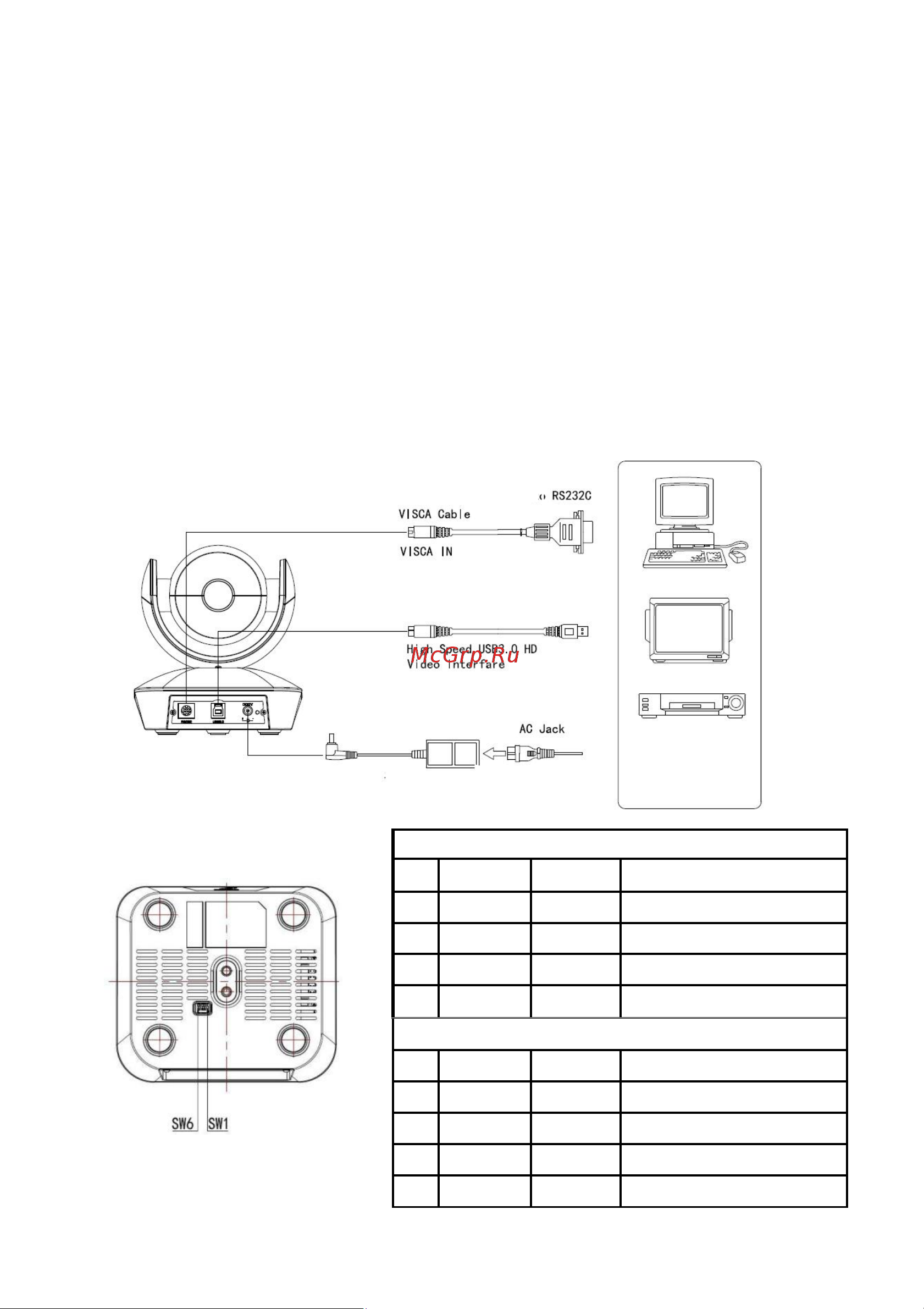

Быстрая установка
1. Перед включением питания проверьте все соединения кабелей.
к
Высокоскоростной USB 3.0 HD
видео интерфейс
АС адаптер
PC, TV или VCR
с интерфейсом
Вход DC 12V Сетевой кабель
видеовхода
2. Установки DIP-переключателя (на нижней части камеры).
DIP переключатель (ARM)
SW-1
SW-2
Функция
1
ВЫКЛ.
ВЫКЛ.
Режим обновления
2
ВКЛ.
ВЫКЛ.
Режим отладки
3
ВЫКЛ
ВКЛ.
Не определено
4
ВКЛ.
ВКЛ.
Рабочий режим
DIP переключатель (USB)
SW-5
SW-6
Функции
1
ВЫКЛ.
ВЫКЛ.
Не определено
2
ВКЛ.
ВЫКЛ.
Рабочий режим
3
ВЫКЛ.
ВКЛ.
Режим обновления
4
ВКЛ.
ВКЛ.
Не определено
