Honda ST1300A [28/140] Узлы и их расположение
![Honda ST1300A [28/140] Узлы и их расположение](/views2/1010315/page28/bg1c.png)
18
УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

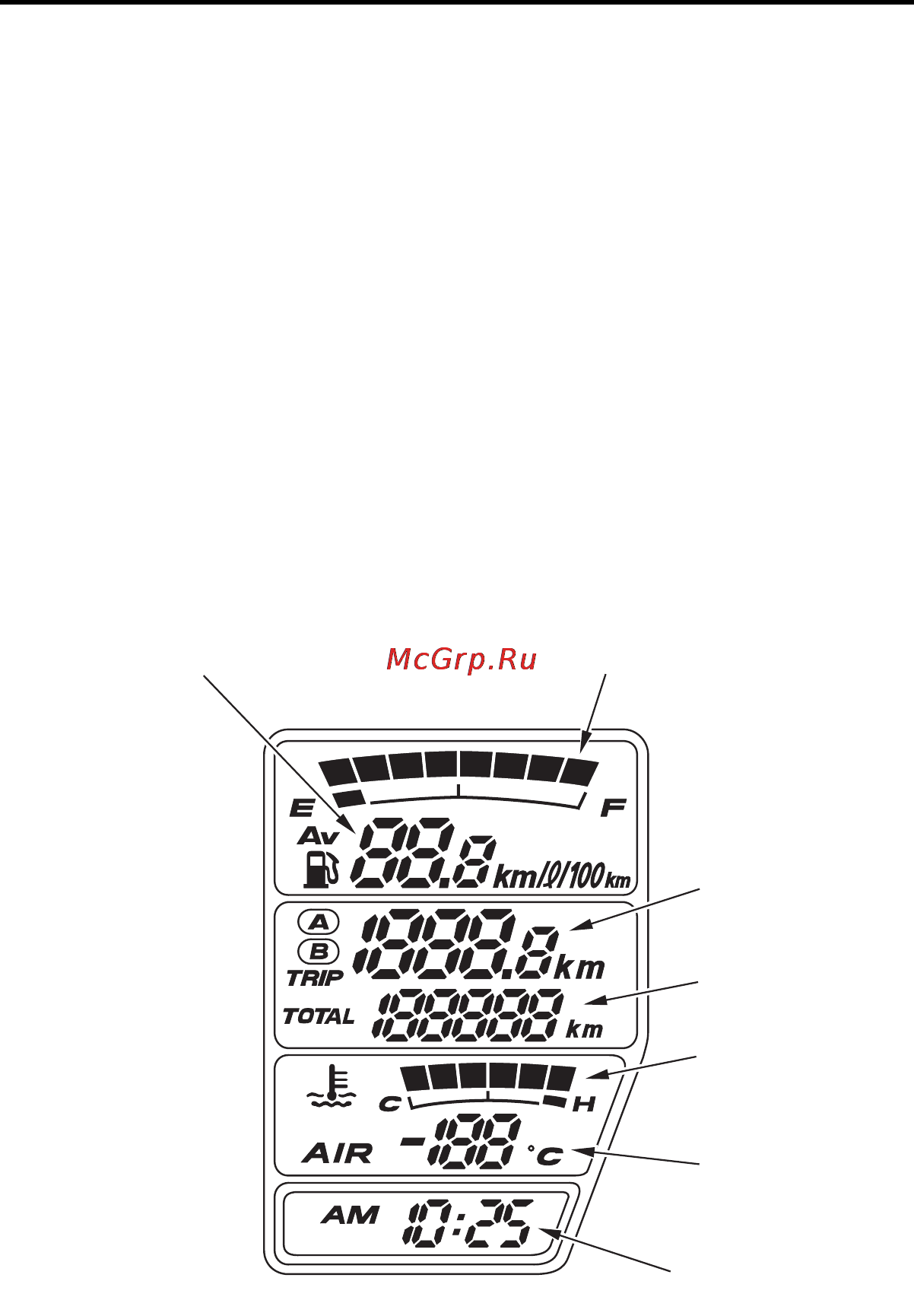

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
Данный мотоцикл оснащён многофункциональным дисплеем, имеющим
различные режимы индикации.
В данном разделе разъясняются функции и принципы работы дисплея.
Исходный режим индикации
При повороте ключа зажигания в положение ON все индикаторы,
сигнализаторы и указатели включатся на короткое время, чтобы водитель
имел возможность убедиться в исправности жидкокристаллического
дисплея. (Кроме цифровых часов)
Единицы "миль/ч" и "миль" используются только на версии Е.
Показания цифровых часов и счетчика пробега сбрасываются при
отсоединении аккумуляторной батареи.
Указатель расхода топлива Указатель уровня топлива
Указатель пробега
за поездку
Одометр
Указатель темпе+
ратуры охлажда+
ющей жидкости
Указатель темпе+
ратуры воздуха
Цифровые часы
